CH20M45 B BUS BK/OR 2010

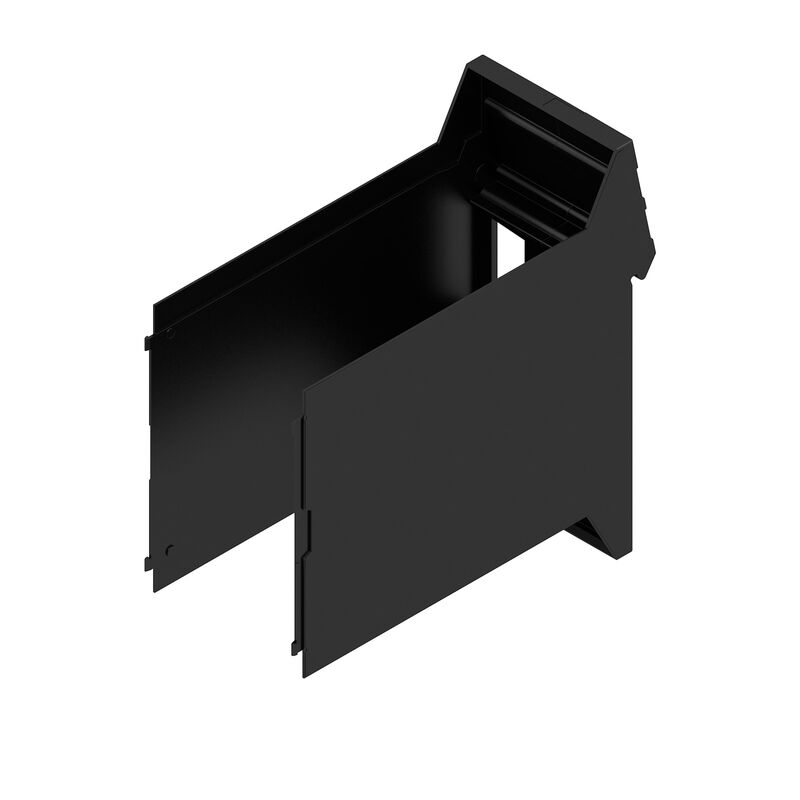

Zdjęcie produktu
CH20M45 B BUS BK/OR 2010
Zdjęcie produktu
CH20M45 B BUS BK/OR 2010
Zaleta produktu
Element bazowy z wycięciem BUS
CH20M45 B BUS BK/OR 2010
Rysunek wymiarowy

CH20M45 B BUS BK/OR 2010

Obudowa modułowa, Obudowy OMNIMATE - seria CH20M czarny, Element bazowy, Wgłębienie we wnęce obszaru stopy na styk szyny zbiorczej, Szerokość: 45 mm

Nr. produktu 1177020000
Otwórz w konfiguratorze
Pobierz kartę katalogową Wsparcie inżynieryjne Pobieranie produktów
Akcesoria 4 Produkty pokrewne 6
Dopuszczenia General ordering data Размеры и массы Temperatury Environmental Product Compliance Dane materiałowe Dane ogólne Właściwości zespołu Testy mechaniczne Testy termiczne Właściwości komponentu Projekt – wymagania IN Opcje indywidualizacji Важное примечание Klasyfikacje

Dopuszczenia

ROHS
Zgodny

General ordering data

Wersja
Obudowa modułowa, Obudowy OMNIMATE - seria CH20M czarny, Element bazowy, Wgłębienie we wnęce obszaru stopy na styk szyny zbiorczej, Szerokość: 45 mm
Nr zam.
1177020000
Typ
CH20M45 B BUS BK/OR 2010
GTIN (EAN)
4032248970483
Ilość
6 szt.

Размеры и массы

Głębokość
108 mm
Głębokość (cale)
4,252 inch
Wysokość
109,3 mm
Wysokość (cale)
4,303 inch
Szerokość
45 mm
Szerokość (cale)
1,772 inch
Masa netto
49,5 g

Temperatury

Temperatura otoczenia
-25 °C…85 °C
Zakres temperatury stosowania
-40...120 ℃
Wilgotność
5 - 93% wilg. wzgl., Tu = 40°C, brak kondensacji

Environmental Product Compliance

Status zgodności z dyrektywą RoHS
Compliant without exemption
REACH SVHC
Bez SVHC powyżej 0,1 wt%

Dane materiałowe

grupa materiałów izolacyjnych
I
Klasa palności wg UL 94
V-0
Materiał izolacyjny
PA 66 GF 30
Materiał podstawowy
tworzywo sztuczne
Porównywalny wskaźnik śledzenia (CTI)
600 ≤ CTI
Powierzchnia
nieobrobiony

Dane ogólne

Barwny
czarny
możliwość zalewania
Nie
Stopień ochrony
IP20 po zamontowaniu
Szyna montażowa
TS 35
Tabela kolorów (podobny)
RAL 9011

Właściwości zespołu

Liczba gniazd dla złącz żeńskich zamontowanego podzespołu, maks.
12
Liczba płytek drukowanych, maks.
2
Ilość poziomów przyłączeniowych, maks
3
Liczba biegunów, maks.
48
Wysokość komponentów na płytce drukowanej (zastosowanie 1 płytek drukowanych), maks.
38,6 mm
Wysokość komponentów na płytce drukowanej (zastosowanie 2 płytek drukowanych), maks.
34,7 mm
Rodzaj montażu płytki drukowanej
dwustronne

Testy mechaniczne

Zgodnie ze standardem
DIN EN 61373:1999 (udary i wibracje)
Warunki testu
pięć obudów zamontowanych w rzędzie
200g dodatkowej masy na PCB
dwa PCB zamontowane
Niezawodne osie
X
Y
Z
Test zderzeniowy
  • Ogólne wskazówki dotyczące testowania:
    Wszystkie testy mechaniczne zostały przeprowadzone na przykładowej konfiguracji lub z uwzględnieniem zależnej regulacji. Podane wyniki nie zastępują testów istotnych dla aprobaty. Są to jedynie wartości orientacyjne.
  • Kategoria testu:
    1
  • Liczba uderzeń na oś:
    3 w kierunku dodatnim i ujemnym
  • Czas trwania zderzenia:
    30 ms
  • Przyspieszenie poziome:
    30 m/s²
  • Przyspieszenie pionowe:
    30 m/s²
  • Przyspieszenie wzdłużne:
    50 m/s²
Test wibracyjny
  • Kategoria testu:
    1B
  • Czas trwania testu:
    5 godzin na oś
  • Skuteczne przyspieszenie:
    7,9 m/s²

Testy termiczne

Testy termiczne
  • Ogólne wskazówki dotyczące testowania:
    Wszystkie testy techniczne zostały przeprowadzone na przykładowej konfiguracji lub z uwzględnieniem zależnej regulacji. Podane wyniki nie zastępują testów istotnych dla aprobaty. Są to jedynie wartości orientacyjne.
  • Warunki testu:
    siedeom obudów zamontowanych w rzędzie - brak odstępu
  • Badane osie:
    poziomy
  • Temperatura otoczenia:
    55 °C
  • Rozpraszanie mocy, maks.:
    4,2 W
  • Temperatura otoczenia:
    50 °C
  • Rozpraszanie mocy, maks.:
    4,8 W
  • Temperatura otoczenia:
    40 °C
  • Rozpraszanie mocy, maks.:
    5,9 W
  • Temperatura otoczenia:
    20 °C
  • Rozpraszanie mocy, maks.:
    8,25 W

Właściwości komponentu

Ilość poziomów przyłączeniowych, maks
3
Kolor stopki przyczepianej
pomarańczowy
Wycięcie w obszarze stopki zatrzaskowej jako przygotowanie do
Contact bus
contact non inclus !

Projekt – wymagania IN

grubość płytki drukowanej
1,6 mm
tolerancja grubości płytki drukowanej
±0,15 mm
tolerancja konturu płytki drukowanej
±0.1 mm

Opcje indywidualizacji

Możliwości obróbki
Obróbka laserowa
Możliwość zastosowania etykiet specjalnych
Tak
Proces zamówienia na życzenie klienta
Patrz wytyczne w sekcji do pobrania
Warianty kolorystyczne
Más bajo pedido

Важное примечание

Informacje produktowe
Контур монтажной платы, ограниченные зоны и другую информацию для проектирования монтажных плат можно найти в описании технологии подключения в разделе соответствующих штекерных соединителей в загрузках.

Klasyfikacje

ETIM 8.0
EC001031
ETIM 9.0
EC001031
ETIM 10.0
EC001031
ECLASS 14.0
27-19-06-01
ECLASS 15.0
27-19-06-01
