Свойства
| Версия | Модульный корпус, OMNIMATE Housing — серия CH20M кремнисто-серый, Основа корпуса, Ширина: 6.1 mm |
| Заказ № | 2771460000 |
| Тип | CH20M6 BP 4P-4P GY LF 1 1261516 |
| GTIN (EAN) | 4064675032199 |
| Кол. | 50 Штука |

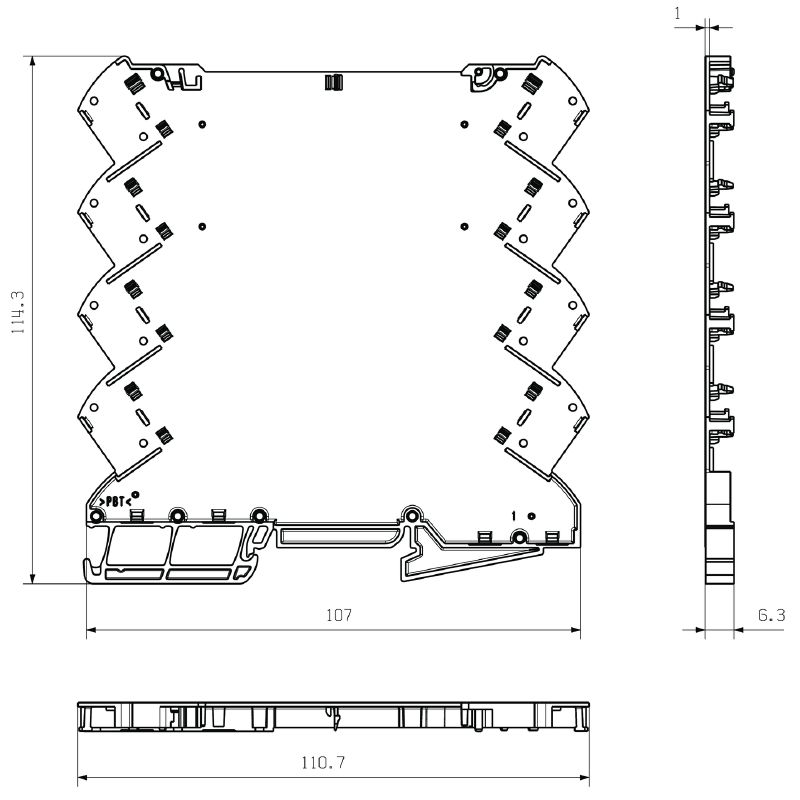

| Глубина | 114,3 mm |
| Глубина (дюймов) | 4,5 inch |
| Высота | 110,7 mm |
| Высота (в дюймах) | 4,358 inch |
| Ширина | 6,1 mm |
| Ширина (в дюймах) | 0,24 inch |
| Масса нетто | 1,46 g |
| Состояние соответствия RoHS | Соответствует без исключения |
| REACH SVHC | No SVHC above 0.1 wt% |
| Группа изоляционного материала | II |
| Изоляционный материал | PBT |
| Класс пожаростойкости UL 94 | V-0 |
| Материал | Пластмасса |
| Поверхность | необработанный |
| Сравнительный показатель пробоя (CTI) | 400 ≤ CTI <600 |
| Вид защиты | IP20 в установленном состоянии |
| Рейка | TS 35 |
| Способность к заливке | Нет |
| Таблица цветов (аналогич.) | RAL 7032 |
| Цветовой код | кремнисто-серый |
| Количество печатных плат, макс. | 1 |
| Количество уровней подключения, макс. | 8 |
| Кол-во полюсов, макс. | 8 |
| Высота компонентов на печатной плате, макс. | 3,5 mm |
| Тип комплектации печатной платы | односторонний |
| В соответствии со стандартом | DIN EN 61373:1999 (удары и вибрация) |
| Условия тестирования |
Доп. вес 50 г на печатной плате
5 последовательно установленных корпусов с торцевыми кронштейнами WEW 35/1 (1059000000) |
| Опробованные оси |
X
Y Z |
| Ударное испытание |
|
| Испытание на вибрацию |
|
| Количество уровней подключения, макс. | 8 |
| Допуск на толщину печатной платы | ±0,1 мм |
| Сертификат на очертания печатной платы | ±0,1 мм |
| Толщина печатной платы | 0,8 mm |
| Альтернативные цвета | Дополнительно – по запросу |
| Возможна маркировка по заказу клиента | Да |
| Возможны вырезы по заказу клиента | Да |
| Процесс оформления заказа для клиента | См. руководство ниже загрузок |
| Технические данные |
[CAD data -- PCB Reference Layout](https://mdcop.weidmueller.com/mediadelivery/asset/900_73555)
[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_199690) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2771460000) |
| Каталог | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 7.0 | EC001031 |
| ETIM 8.0 | EC001031 |
| ETIM 9.0 | EC001031 |
| ECLASS 11.0 | 27-18-27-92 |
| ECLASS 12.0 | 27-18-27-92 |
| ECLASS 13.0 | 27-19-06-01 |
| ECLASS 14.0 | 27-19-06-01 |
| ROHS | Соответствовать |
