TRP 24VDC 2CO PB
TERMSERIES, Релейный модуль, Количество контактов: 2, Переключающий контакт AgNi, Номинальное напряжение: 24 В (DC) ±20 %, Ток: 8 A, PUSH IN, Кнопка проверки доступна: Да
№ продукта
2988340000
Свойства
| Версия | TERMSERIES, Релейный модуль, Количество контактов: 2, Переключающий контакт AgNi, Номинальное напряжение: 24 В (DC) ±20 %, Ток: 8 A, PUSH IN, Кнопка проверки доступна: Да |
| Заказ № | 2988340000 |
| Тип | TRP 24VDC 2CO PB |
| GTIN (EAN) | 4099986859142 |
| Кол. | 5 Штука |
| Глубина | 97,5 mm |
| Глубина (дюймов) | 3,839 inch |
| Высота | 89,4 mm |
| Высота (в дюймах) | 3,52 inch |
| Ширина | 12,8 mm |
| Ширина (в дюймах) | 0,504 inch |
| Масса нетто | 61 g |
| Температура хранения | -40 °C...70 °C |
| Рабочая температура | -40 °C...60 °C |
| Влажность | Отн. влажность 5…85 %, без образования конденсата |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | 9e2cbc49-76d9-4611-b8ec-5b4f549a0aa9 |
| Состояние соответствия RoHS | Соответствует с исключением |
| Исключение из RoHS (если применимо/известно) | 7a, 7cI |
| Температура окружающей среды (рабочая), макс. | 60 °C |
| Сечение подсоединяемого провода AWG, мин. | AWG 26 |
| Сечение подсоединяемого провода AWG, макс. | AWG 14 |
| Тип провода |
жесткий медный провод
гибкий медный провод |
| Уровень загрязнения | 2 |
| Номинальное напряжение | 24 В (DC) ±20 % |
| Номинальный ток, DC | 16,7 мА |
| Мощность удержания | 495 mW |
| Индикация состояния | Зеленый светодиод |

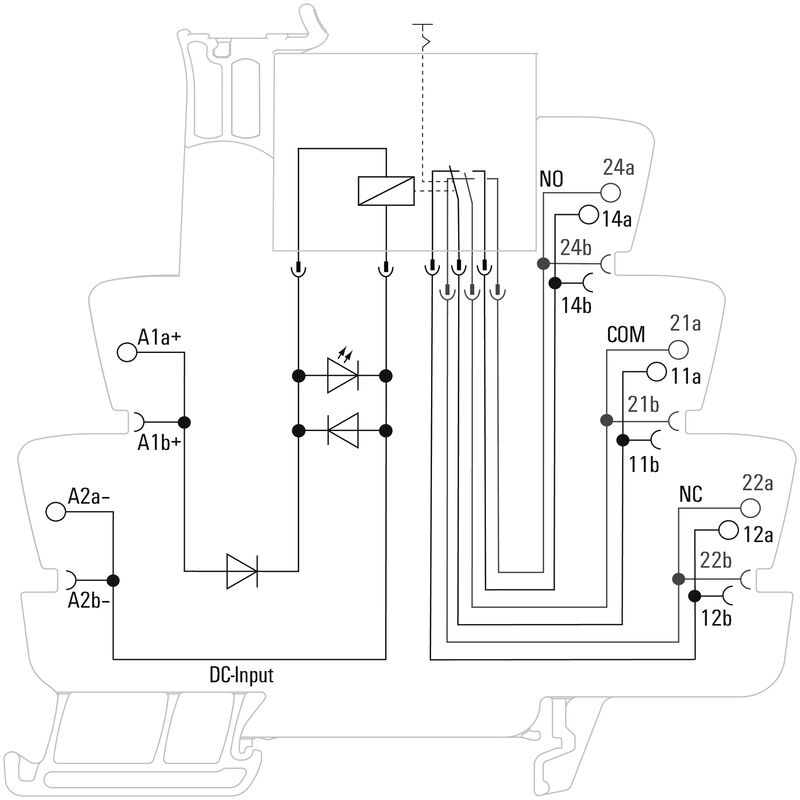

| Схема защиты |
Безынерционный диод
Защита от переполюсовки |
| Напряжение катушки запасного реле отличается от номинального управляющего напряжения | Нет |
| Напряжение катушки запасного реле | 24 В DC |
| Номинальное напряжение переключения | 250 V AC |
| Непрерывный ток | 8 A |
| Макс. частота коммутации при номинальной нагрузке | 0,1 Hz |
| Макс. коммутируемое напряжение, AC | 250 V |
| Коммутационное перенапряжение пост. тока, макс. | 250 V |
| Мин. коммутационная способность | 100 mA @ 10 V |
| Пусковой ток | 30 A / 4 с |
| Переключающая способность перем. напряжения (резистивная), макс. | 2000 VA |

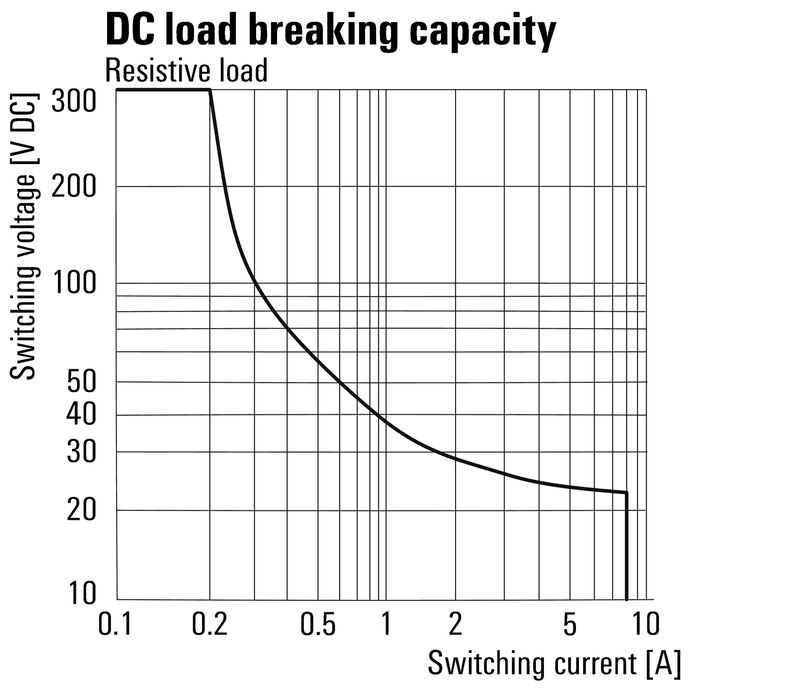

| Переключающая способность пост. напряжения (резистивная), макс. | 192W @ 24V |
| Задержка включения | ≤ 15 мс |
| Задержка выключения | ≤ 16 мс |
| Защитная цепь |
Безынерционный диод
Защита от переполюсовки |
| Тип контакта | 2 Переключающий контакт (AgNi) |
| Срок службы | 5*106 коммутаций |
| Рабочая высота |
≤ 2000 м
над уровнем моря |
| Рейка | TS 35 |
| Кнопка проверки доступна | Да |
| Версия кнопки проверки |
Тестовая кнопка с фиксацией
Тестовая кнопка без фиксации |
| Механический индикатор положения переключателя | Да |
| Цветовой код | черный |
| Компонент с классом горючести UL94 |
|
| Степень загрязнения | 2 |
| Категория перенапряжения | III |
| Геометрический зазор (вход-выход) | ≥ 5,5 мм |
| Электрическая прочность вход-выход | 2,5 KVeff / 1 Min. |
| Тип развязки на входе и выходе | Усиленная изоляция |
| Диэлектрическая прочность открытого контакта | 1 kVeff / 1 min |
| Электрическая прочность относительно монтажной рейки | 4 кВэфф / 1 мин. |
| Импульсное перенапряжение, до | 6 кВ (1,2/50 мкс) |
| Вид защиты | IP20 |
| Выдерживаемое импульсное напряжение на соседних контактах | 4 кВ (1,2/50 мкс) |
| Сертификат № (cULus) | E141197 |
| Метод проводного соединения | PUSH IN |
| Длина снятия изоляции Измерительное соединение | 9 mm |
| Диапазон размеров зажимаемых проводников, измерительное соединение, | 1,5 mm² |
| Диапазон зажима, мин. | 0,14 mm² |
| Диапазон зажима, макс. | 2,5 mm² |
| Поперечное сечение подключаемого провода AWG, мин. | AWG 26 |
| Поперечное сечение подключаемого провода AWG, макс. | AWG 14 |
| Сечение подключаемого провода, одножильного, мин. | 0,14 mm² |
| Сечение подключаемого проводника, однопроволочного, макс. | 1,5 mm² |
| Сечение подключаемого провода, одножильного, мин. (AWG) | AWG 26 |
| Сечение подключаемого провода, одножильного, макс. (AWG) | AWG 16 |
| Сечение подсоединяемого провода, тонкий скрученный, мин. | 0,14 mm² |
| Сечение подключаемого проводника, тонкопроволочного, макс. | 2,5 mm² |
| Сечение подключаемого провода, гибкого, мин. (AWG) | AWG 26 |
| Сечение подключаемого провода, гибкого, макс. (AWG) | AWG 14 |
| Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/4, мин. | 0,25 mm² |
| Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/4, макс. | 1,5 mm² |
| Сечение подключаемого провода, многожильного, 46228 AEH (DIN 46228-1), макс. | 0,25 mm² |
| Сечение подключаемого провода, многожильного, 46228 AEH (DIN 46228-1), макс. | 1,5 mm² |
| Сечение подключаемого провода, гибкого, 2 зажимаемых провода, мин. | 0,5 mm² |
| Сечение подключаемого провода, многожильного, 2 зажимаемых проводника, макс. | 1 mm² |
| Размер лезвия | 0,4 x 2,0 мм |
| Одобрение / сертификат / документ о соответствии | [EU Konformitätserklärung / EU declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_317592) |
| Технические данные | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_315469) |
| Пользовательская документация | [Beipackzettel / Package Insert – multilingual](https://mdcop.weidmueller.com/mediadelivery/asset/900_93137) |
| Каталог | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC001437 |
| ETIM 7.0 | EC001437 |
| ETIM 8.0 | EC001437 |
| ETIM 9.0 | EC001437 |
| ECLASS 9.0 | 27-37-16-01 |
| ECLASS 9.1 | 27-37-16-01 |
| ECLASS 10.0 | 27-37-16-01 |
| ECLASS 11.0 | 27-37-16-01 |
| ECLASS 12.0 | 27-37-16-01 |
| ECLASS 13.0 | 27-37-16-01 |
| ECLASS 14.0 | 27-37-16-01 |
| Сертификаты |   |
| ROHS | Соответствовать |
| UL File Number Search | [Сайт UL](LINK/UL_search.html) |
| Сертификат № (cULus) | E141197 |
