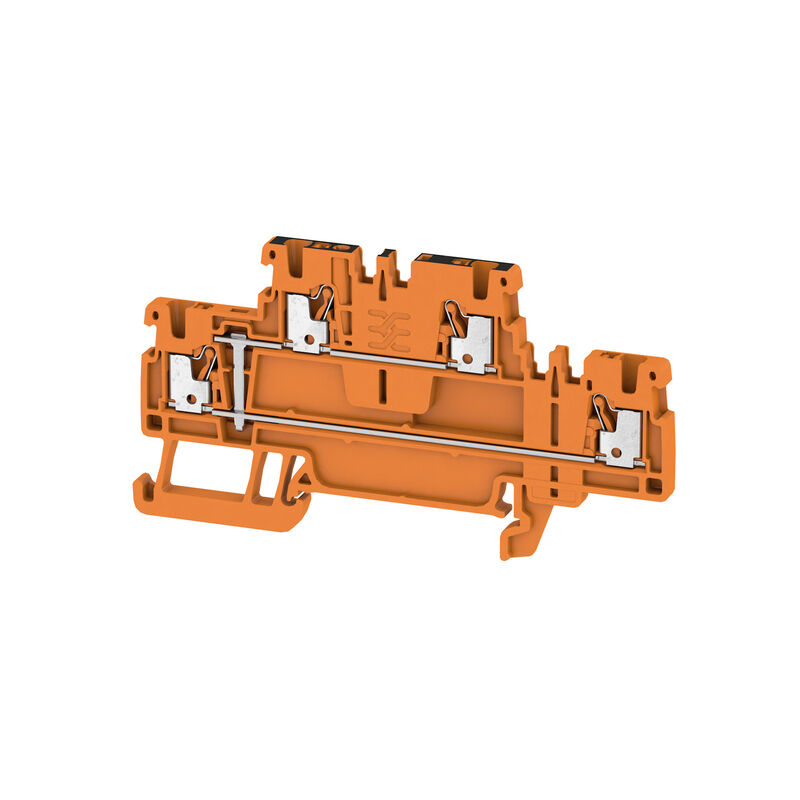

フィードスルー端子, 二重層端子, PUSH IN, 1.5 mm², 500 V, 17.5 A, 橙色

商品番号 2471460000
コンフィギュレータで開く
データシートのダウンロード エンジニアリング・サポート 製品ダウンロード
付属品 57 関連製品 1068
承認 一般注文データ 寸法と重量 温度 環境製品コンプライアンス 材料データ 評価データIECEx/ATEX システム仕様 追加の技術データ クランプ用コンダクタ（追加接続） クランプ用コンダクタ（定格接続） CSA評価データ 全般 評価データ UL評価データ 分類

承認

Jóváhagyások
![](https://assets.dam.weidmueller.com/assets/api/8761d6a8-633c-4aff-8793-97a5d2b0ca50/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/680ba583-8621-4d57-b79a-2859678ecdf9/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/cbf09862-97e9-475d-b71a-c6db1e3e9933/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/52b59257-358c-4bc4-9ea4-df407cebf157/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/35c2d189-508a-474d-b19d-eb9035fb9c7c/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/0a8958f9-c226-4e12-af16-493ec79d92c5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/2fb608f0-c73d-4515-a7a5-878046a505f4/DAP_Master_ICON,w_80,q_80)
ROHS
適合
UL File Number Search
[UL ウェブサイト](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
証明書番号（cURus）
E60693
証明書番号（cURusEX）
E184763

一般注文データ

Version
フィードスルー端子, 二重層端子, PUSH IN, 1.5 mm², 500 V, 17.5 A, 橙色
Référence
2471460000
Tipo
A2T 1.5 VL OR
GTIN (EAN)
4050118485455
数量
50 items

寸法と重量

Profondeur
45 mm
奥行き（インチ）
1,772 inch
DIN レールを含む奥行き
46 mm
Posizione verticale
84 mm
高さ（インチ）
3,307 inch
Larghezza
3,5 mm
幅（インチ）
0,138 inch
Net weight
8,667 g

温度

Temperatura di magazzinaggio
-25 °C...55 °C
Temperatura ambiente
-5 °C…40 °C
連続動作温度、最小
−60 °C
連続動作温度、最大
130 °C

環境製品コンプライアンス

RoHS 対応状況
準拠 (免除なし)
REACH SVHC
0.1wt%を超えるSVHCは含まれていません

材料データ

Alapanyag
Wemid
色
橙色
操作要素の色
橙色
UL 94 可燃性等級
V-0

評価データIECEx/ATEX

証明書番号（ATEX）
TUEV16ATEX7909U
証明書番号（IECEX）
IECEXTUR16.0036U
最大電圧（ATEX）
440 V
電流（ATEX）
13.5 A
最大導体断面積（ATEX）
1.5 mm²
最大電圧（IECEX）
440 V
電流（IEEX）
13.5 A
最大導体断面積（IECEX）
1.5 mm²
マーキング EN 60079-7
Ex eb II C Gb
Kennzeichnung Ex 2014/34/EU
II 2 G D

システム仕様

Ändplatta krävs
はい
電位数
1
レベル数
2
レベルごとのクランプポイント数
2
層ごとの電位数
1
内部で交差接続されたレベル
はい
PE 接続
いいえ
Mounting rail
TS 35
N 関数
いいえ
PE function
No
PEN funkció
No

追加の技術データ

Einbauhinweis
レール
Explosion-tested version
はい
Type of fixing
篏合仕様
Type of mounting
TS 35
スナップインペグ付属
いいえ
篏合仕様
いいえ
開放側面
右

クランプ用コンダクタ（追加接続）

Anschlussart, weiterer Anschluss
PUSH IN

クランプ用コンダクタ（定格接続）

IEC 60947-1 準拠のゲージ
A1
クランプ範囲、最大
1,5 mm²
クランプ範囲、最小
0,14 mm²
プラスチックカラー付きフェルール端子のチューブ長さ DIN 46228/4
  • チューブ長:
    • 最小：:
      6 mm
    • 最大.:
      8 mm
  • 導体接続断面:
    • 最小：:
      0,14 mm²
    • 最大.:
      0,75 mm²
プラスチック製カラーなしのフェルール端子のチューブ長さ DIN 46228/1
  • チューブ長:
    • 最小：:
      5 mm
  • 導体接続断面:
    • 公称:
      0,25 mm²
  • チューブ長:
    • 公称:
      6 mm
  • 導体接続断面:
    • 最小：:
      0,5 mm²
    • 最大.:
      1 mm²
  • チューブ長:
    • 公称:
      10 mm
  • 導体接続断面:
    • 公称:
      1,5 mm²
刃寸法
0.4 x 2.0 mm
導体接続断面積 AWG、最大.
AWG 14
接続数
4
接続断面、撚線、最大
1,5 mm²
接続断面、撚線、最小
0,14 mm²
接続断面、細径撚線、最小
0,14 mm²
接続方向
上部
接続方式
PUSH IN
接続方式 2
PUSH IN
被覆剥き長さ
8 mm
配線接続断面 AWG、最小
AWG 26
配線接続断面、ソリッドコア、最小
0,14 mm²
配線接続断面、ワイヤエンドフェルール付 DIN 46228/1 の細径撚線、最大
1,5 mm²
配線接続断面、ワイヤエンドフェルール付 DIN 46228/1 の細径撚線、最小
0,14 mm²
配線接続断面、ワイヤエンドフェルール付 DIN 46228/4 の細径撚線、最大
1 mm²
配線接続断面、ワイヤエンドフェルール付 DIN 46228/4 の細径撚線、最小
0,14 mm²
配線接続断面、細径撚線、最大
1,5 mm²
配線接続断面、細径撚線、最小
0,14 mm²
配線接続断面ソリッドコア、最大
1,5 mm²

CSA評価データ

証明書番号（CSA）
200039-70089609
配線の最大断面（CSA）
14 AWG
配線の最小断面（CSA）
26 AWG
電圧規模B（CSA）
300 V
電圧規模C（CSA）
300 V
電圧規模D（CSA）
600 V
電流の規模B（CSA）
13 A
電流の規模C（CSA）
13 A
電流の規模D（CSA）
5 A

全般

Mounting rail
TS 35
Normer
IEC 60947-7-1
Sezione di collegamento cavo AWG, max.
AWG 14
Wskazówka montażowa
レール
Поперечное сечение подключаемого провода AWG, мин.
AWG 26

評価データ

Rated cross-section
1,5 mm²
Napięcie znamionowe
500 V
Rated DC voltage
500 V
Nominal current
17,5 A
最大導体電流
17,5 A
표준 규격
IEC 60947-7-1
IEC 60947-7-x 準拠の容量抵抗
1,83 mΩ
Tensione impulsiva di dimensionamento
6 kV
Teljesítményveszteség az IEC 60947-7-x szerint
0,56 W
サージ電圧カテゴリー
III
汚染度
3

UL評価データ

コンダクタサイズファクトリ配線最小（cURus）
26 AWG
コンダクタサイズフィールド配線、最大（cURus）
14 AWG
コンダクタサイズフィールド配線、最小（cURus）
26 AWG
導体サイズ工場配線最大（cURus）
14 AWG
現在のサイズ C（cURus）
13 A
現在のサイズ D（cURus）
5 A
証明書番号（cURus）
E60693
電圧サイズ B（cURus）
300 V
電圧サイズ C（cURus）
300 V
電圧サイズ D（cURus）
600 V
電流サイズ B（cURus）
13 A

分類

ETIM 8.0
EC000897
ETIM 9.0
EC000897
ETIM 10.0
EC000897
ECLASS 14.0
27-25-01-02
ECLASS 15.0
27-25-01-02
