Egenskaper

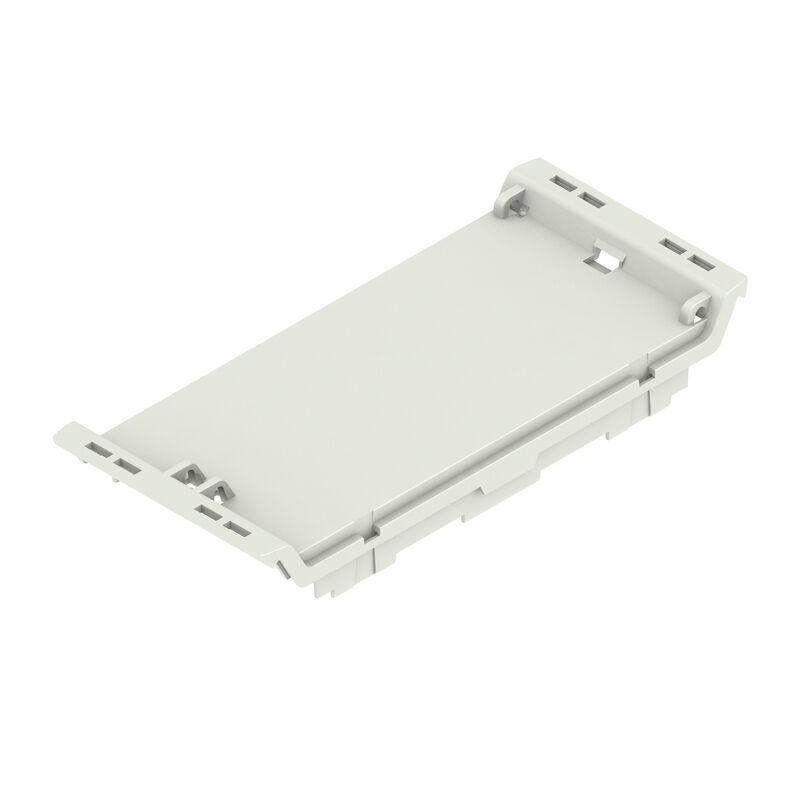

| Utförande | Modulär kapsling, OMNIMATE Housing – serie CH20M ljusgrå, Frontelement, inklusive förberedelse för vändbar kåpa, Bredd: 45 mm |
| Art.nr. | 1164770000 |
| Typ | CH20M45 F LGY 2018 |
| GTIN (EAN) | 4032248954728 |
| Förp. | 30 items |
| Djup | 15,5 mm |
| Byggdjup (tum) | 0,61 inch |
| Höjd | 100 mm |
| Bygghöjd (tum) | 3,937 inch |
| Bredd | 45 mm |
| Byggbredd (tum) | 1,772 inch |
| Nettovikt | 4,033 g |
| Temperaturområde för användning | -40 °C...120 °C |
| Fuktighet | 5–93% rel. fuktighet, Tu = 40 °C, ingen kondens |
| RoHS-kompatibilitetsstatus | Kompatibel utan undantag |
| REACH SVHC | No SVHC above 0.1 wt% |
| Brännbarhetsklass enligt UL 94 | V-0 |
| CTI (Comparative Tracking Index) | 600 ≤ CTI |
| Isoleringsmaterial | PA 66 GF 30 |
| Isoleringsmaterialgrupp | I |
| Färgkod | ljusgrå |
| Färgtabell (jämförbar) | RAL 7035 |
| Gjutbarhet | Nej |
| Skyddsklass | IP20 efter installation |
| Integrerbar märkning | Nej |
| Monteringsbar fliplock | Ja |
| Alternativa färger | Mer på begäran |
| Behandlingsmöjligheter |
Laserbehandling
Fräsning |
| Kundspecifik beställningsprocess | Se riktlinjer under downloads |
| Kundspecifik märkning möjlig | Ja |
| Kundspecifika utskärningar möjliga | Ja |
| Teknikuppgifter Data | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_53862) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1164770000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1164770000) |
| Användardokumentation |
[Guideline customerspecific housings](https://mdcop.weidmueller.com/mediadelivery/asset/900_177964)
[Guideline kundenspezifische Gehäuse](https://mdcop.weidmueller.com/mediadelivery/asset/900_177965) |
| Kataloger | [Catalogues in PDF-format](LINK/Catalog.html) |
| Broschyrer |
[FL ANALO.SIGN.CONV. EN](http://download.weidmueller.com/asset/download/file/38237)
[MB DEVICE MANUF. EN](http://download.weidmueller.com/asset/download/file/38257) [FL MACHINE SAFETY EN](http://download.weidmueller.com/asset/download/file/38228) [FL 72H SAMPLE SER EN](http://download.weidmueller.com/asset/download/file/38294) [PO OMNIMATE EN](http://download.weidmueller.com/asset/download/file/38132) |
| ETIM 7.0 | EC001031 |
| ETIM 8.0 | EC001031 |
| ETIM 9.0 | EC001031 |
| ECLASS 11.0 | 27-18-27-92 |
| ECLASS 12.0 | 27-18-27-92 |
| ECLASS 13.0 | 27-19-06-03 |
| ECLASS 14.0 | 27-19-06-03 |
| ROHS | Uppfyllelse |
