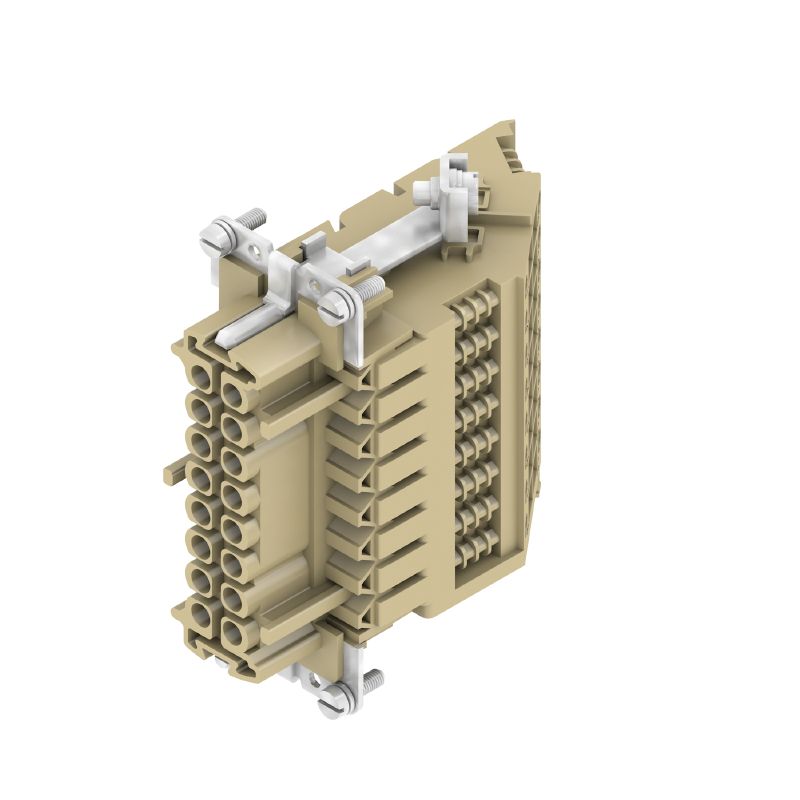

DSTV HE BL16 S

HDC - Kontakt, Hylsa, 500 V, 16 A, Antal poler: 16, Skruvanslutning, Byggstorlek: 6

Produkt-ID 1848580000

Utförande	HDC - Kontakt, Hylsa, 500 V, 16 A, Antal poler: 16, Skruvanslutning, Byggstorlek: 6
Art.nr.	1848580000
Typ	DSTV HE BL16 S
GTIN (EAN)	4032248371693
Förp.	10 items

Nettovikt

188,4 g

REACH SVHC	Lead 7439-92-1
SCIP	d0694b55-f1aa-4d24-a200-c532c6ffc384
RoHS-kompatibilitetsstatus	Kompatibel

Anslutningstyp	Skruvanslutning
Antal poler	16
BG	6
Brännbarhetsklass enligt UL 94	V-0
Byggstorlek	6
Färgkod	beige
Genomgångsmotstånd (6)	≤3 mΩ
Isolationshållfasthet	10¹⁰ Ω
Isoleringsmaterial	PC glasfiberförstärkt (UL-listad och järnväg-kvalificerad)
Isoleringsmaterialgrupp	IIIa
Låg rökutveckling enligt DIN EN 45545-2	Ja
Märkspänning (DIN EN 61984)	500 V
Märkstötspänning (DIN EN 61984)	6 kV
Märkström (DIN EN 61984)	16 A
Material	Kopparlegering
Märkspänning enligt UL/CSA	600 V AC/DC
Nedsmutsningsgrad	3
Serie	DSTV-HE
Stickcykler Ag	≥ 200
Typ	Hylsa
Yta	Silver passiverad
Åtdragningsmoment max., huvudkontakt	0,7 Nm
Åtdragningsmoment min., huvudkontakt	0,5 Nm

Anslutningstyp PE	Skruvanslutning
Avisoleringslängd PE-anslutning	10 mm
Klingmått krysspår	Gr. PZ1
Klingmått slits (PE-anslutning)	SD 0,8 x 4,0
Ledaranslutningsarea AWG (PE), max.	AWG 12
Ledardiameter, AWG (PE), min.	AWG 20
Montageskruv	M 4
Märkarea	4 mm²
Tightening torque, max. PE connection	1,6 Nm
Tightening torque, min. PE connection	1,2 Nm

Anslutningstyp	Skruvanslutning
Avisoleringslängd nominellt	12 mm
BG	6
Byggstorlek	6
Genomgångsmotstånd (6)	≤3 mΩ
Klingmått	Gr. PZ0
Klingmått slits (skruvanslutning)	SD 0,6 x 3,5
Klämskruv	M 3
Ledararea, fintrådig med ändhylsa DIN 46228/4, max.	4 mm²
Ledararea, fintrådig med ändhylsor DIN 46228/4, min.	0,5 mm²
Ledararea, fintrådig, min.	0,5 mm²
Ledardiameter, AWG, max	AWG 12
Ledardiameter, AWG, min.	AWG 20
Ledardiameter, entrådig max.	4 mm²
Ledardiameter, entrådig min.	0,5 mm²
Ledardiameter, fintrådig, max.	4 mm²
Ledardiameter, max.	4 mm²
Ledardiameter, min.	0,5 mm²
Material	Kopparlegering
Yta	Silver passiverad
Åtdragningsmoment max., huvudkontakt	0,7 Nm
Åtdragningsmoment min., huvudkontakt	0,5 Nm

Godkännande/Certifikat/Dokument om överensstämmelse	[Manufacturer's declaration](https://mdcop.weidmueller.com/mediadelivery/asset/900_198690)
Teknikuppgifter Data	[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_166259)
CADENAS eCATALOG	[CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1848580000)
Kataloger	[Catalogues in PDF-format](LINK/Catalog.html)
Broschyrer	[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293)

Godkännanden	![UR](/picture/UR.gif) ![VDE](/picture/VDE.gif)
ROHS	Uppfyllelse
UL File Number Search	[UL-webbplats](LINK/UL_search.html)
Certifikat nr. (UR)	E92202
