Egenskaper
| Utförande | Ändhylsa, Tvilling-ändhylsa, 15 mm, 12 mm, ljusblå |
| Art.nr. | 9202840000 |

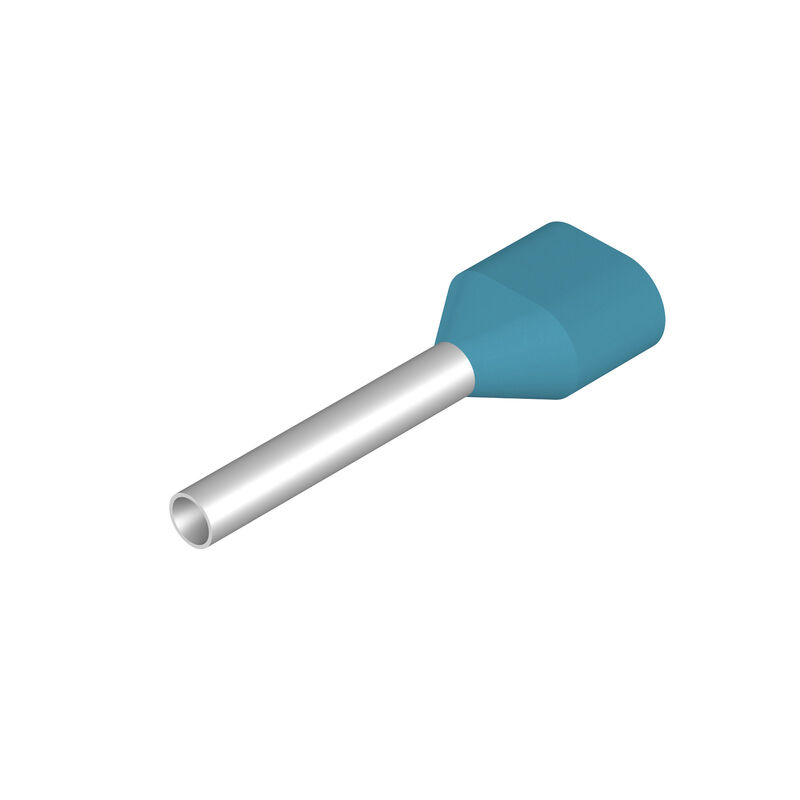

| Typ | H0,75/19TS ZH HBL |
| GTIN (EAN) | 4032248515783 |
| Förp. | 500 items |
| Förpackning | lös |
| Nettovikt | 0,16 g |
| RoHS-kompatibilitetsstatus | Kompatibel utan undantag |
| REACH SVHC | No SVHC above 0.1 wt% |
| Artikelbeskrivning | Dubbel-ändhylsa, färg ljusblå |
| Utförande | Tvilling-ändhylsa |
| Avisoleringslängd | 15 mm |
| färgkod | övriga |
| Kontaktytans diameter (D1) | 1,7 mm |
| Kontaktytans längd (L2) | 12 mm |
| Kragbredd (B) | 3 mm |
| Kraghöjd | 5,5 mm |
| L1 i mm | 19 mm |
| Ledardiameter | 0,75 mm² |
| Ledardiameter, AWG, max | AWG 18 |
| Metallkapseltjocklek (S1) | 0,15 mm |
| Tjocklek plastkrage (S2) | 0,3 mm |
| Teknikuppgifter Data | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_305358) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.9202840000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=9202840000) |
| Användardokumentation |
[Technical information - EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_106826)
[Technical information - DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_106827) |
| Kataloger | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000005 |
| ETIM 7.0 | EC000005 |
| ETIM 8.0 | EC000005 |
| ETIM 9.0 | EC000005 |
| ECLASS 9.0 | 27-40-02-01 |
| ECLASS 9.1 | 27-40-02-01 |
| ECLASS 10.0 | 27-40-02-01 |
| ECLASS 11.0 | 27-40-02-01 |
| ECLASS 12.0 | 27-40-02-01 |
| ECLASS 13.0 | 27-40-02-01 |
| ECLASS 14.0 | 27-40-02-01 |
| Godkännanden |  |
| ROHS | Uppfyllelse |
| UL File Number Search | [UL-webbplats](LINK/UL_search.html) |
| Certifikat nr. (UR) | E354986 |
