Egenskaper

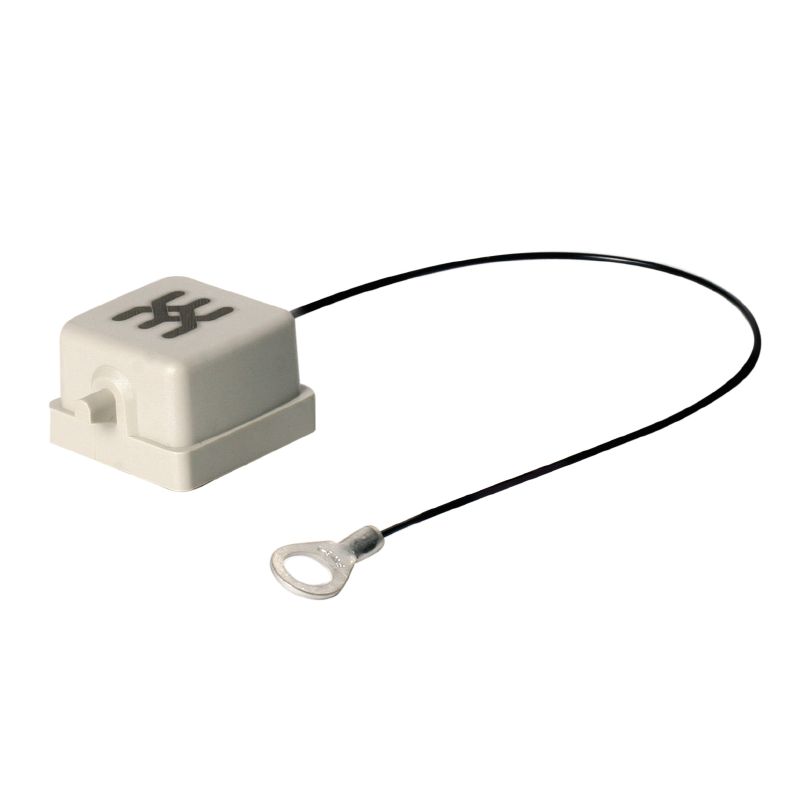

| Utförande | HDC - kapsling, Byggstorlek: 1, Skyddsklass: IP65 (i ijackat tillstånd), Lock för kapslingsunderdel, Tvärförregling på underdelen, Standard |
| Art.nr. | 1665760000 |
| Typ | HDC 07A DODL 2BO |
| GTIN (EAN) | 4008190422783 |
| Förp. | 1 items |
| Djup | 26,8 mm |
| Byggdjup (tum) | 1,055 inch |
| Höjd | 17,5 mm |
| Bygghöjd (tum) | 0,689 inch |
| Bredd | 36,5 mm |
| Byggbredd (tum) | 1,437 inch |
| Nettovikt | 7 g |
| Gränsvärde, temperatur | -40 °C ... 125 °C |
| RoHS-kompatibilitetsstatus | Kompatibel utan undantag |
| REACH SVHC | Potassium perfluorobutane sulfonate 29420-49-3 |
| SCIP | 2f94735a-9fba-4903-842f-4fb9aa902310 |
| Kemikaliebeständighet |
|
| Bredd kapsling | 26,8 mm |
| Höjd kapsling B | 17,5 mm |
| Kabelingång | med hane |
| Längd kapsling | 26,8 mm |
| Brännbarhetsklass enligt UL 94 | V-0 |
| EMC-kapslingar | Nej |
| Kapslingsmaterial | Plast |
| Skyddsklass | IP65 (i ijackat tillstånd) |
| Åtdragningsmoment | 0,5 Nm |
| BG | 1 |
| Bygelutförande | Överkopplingsbygel |
| Byggform | Standard |
| Byggstorlek | 1 |
| Färg (RAL) | RAL 1001 |
| Kabelingång | med hane |
| Lämplig för ModuPlug® | Nej |
| Typ | Lock |
| Utförande kapsling | Lock för kapslingsunderdel |
| Utförande låssystem | Tvärförregling på underdelen |
| Åtdragningsmoment | 0,5 Nm |
| Överdel/Underdel/Lock | Lock |
| Godkännande/Certifikat/Dokument om överensstämmelse | [Manufacturer's declaration](https://mdcop.weidmueller.com/mediadelivery/asset/900_198690) |
| Teknikuppgifter Data |
[CAD data -- 1665760000_HDC_07A_DODL_2BO_STP.dxf](https://mdcop.weidmueller.com/mediadelivery/asset/900_39096)
[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_79550) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1665760000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1665760000) |
| Meddelande om produktändring |
[20220214 Technical change to HDC housings](https://mdcop.weidmueller.com/mediadelivery/asset/900_252005)
[20220214 Technische Änderung bei HDC-Gehäusen](https://mdcop.weidmueller.com/mediadelivery/asset/900_252006) |
| Teknisk dokumentation | [1665760000_HDC_07A_DODL_2BO_STP_Blatt__1.pdf](https://mdcop.weidmueller.com/mediadelivery/asset/900_39093) |
| Kataloger | [Catalogues in PDF-format](LINK/Catalog.html) |
| Broschyrer |
[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293)
[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293) |
| ETIM 6.0 | EC000437 |
| ETIM 7.0 | EC000437 |
| ETIM 8.0 | EC000437 |
| ETIM 9.0 | EC000437 |
| ECLASS 9.0 | 27-44-02-02 |
| ECLASS 9.1 | 27-44-02-02 |
| ECLASS 10.0 | 27-44-02-02 |
| ECLASS 11.0 | 27-44-02-02 |
| ECLASS 12.0 | 27-44-02-02 |
| ECLASS 13.0 | 27-44-02-02 |
| ECLASS 14.0 | 27-44-02-02 |
| Godkännanden |  |
| ROHS | Uppfyllelse |
| UL File Number Search | [UL-webbplats](LINK/UL_search.html) |
| Certifikat nr (cURus) | E92202 |
