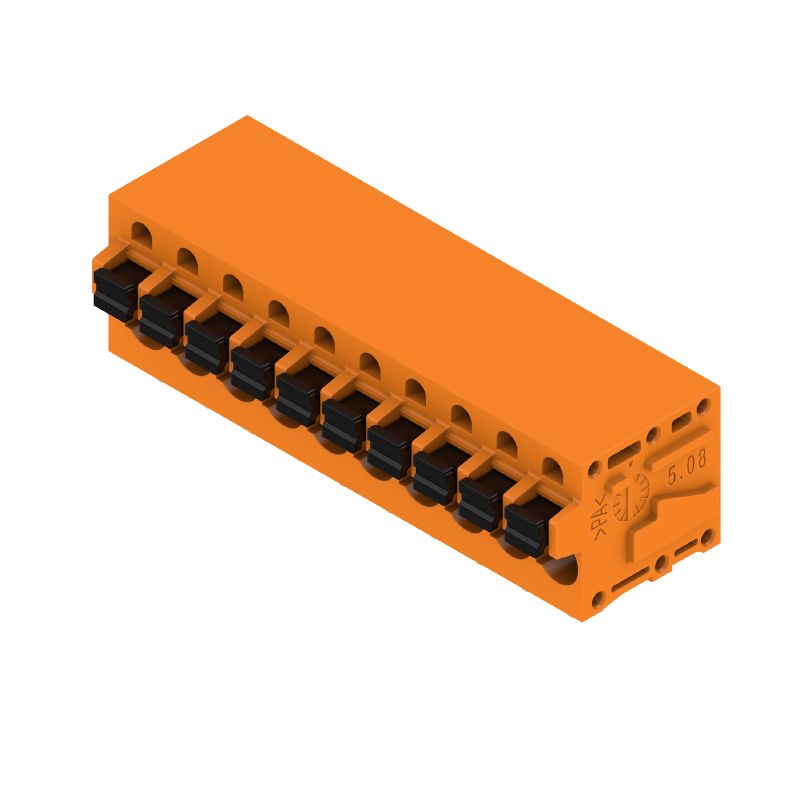

Zdjęcie produktu
LMF 5.08/10/90 3.5SN OR BX

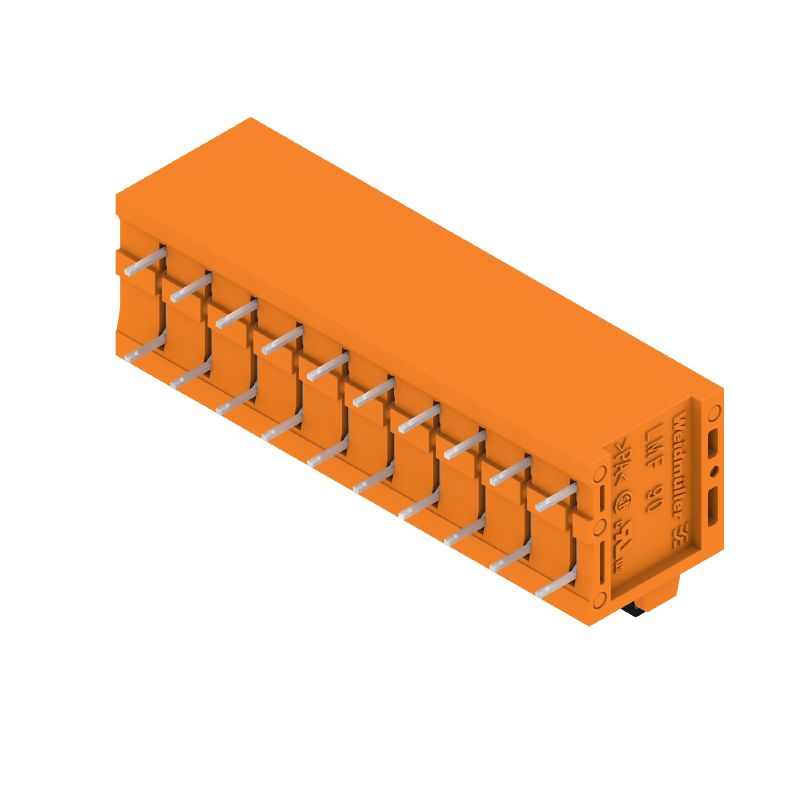

Zdjęcie produktu
LMF 5.08/10/90 3.5SN OR BX
Rysunek wymiarowany
LMF 5.08/10/90 3.5SN OR BX
Wykres
LMF 5.08/10/90 3.5SN OR BX
Wykres
LMF 5.08/10/90 3.5SN OR BX
Zaleta produktu
Optional conductor outlet direction
Stable mechanical design
LMF 5.08/10/90 3.5SN OR BX
Zaleta produktu
High reliability of the current capacity
LMF 5.08/10/90 3.5SN OR BX
Zaleta produktu
Direct conductor entry
Cross section up to 2.5 mm²
LMF 5.08/10/90 3.5SN OR BX
Zaleta produktu
Maintenance through test point

LMF 5.08/10/90 3.5SN OR BX

Zacisk płytki drukowanej, 5.08 mm, Liczba biegunów: 10, 90°, Długość kołka lutowniczego (l): 3.5 mm, cynowana, pomarańczowy, PUSH IN z aktuatorem, Zakres zaciskania, maks. : 2.5 mm², skrzynia

Nr. produktu 1330800000
Pobierz kartę katalogową Wsparcie inżynieryjne Pobieranie produktów
Akcesoria 1 Produkty pokrewne 15
Dopuszczenia Ogólne dane zamówieniowe Wymiary i masa Zgodność produktu z wymogami środowiska naturalnego Parametry systemu Dane materiałowe Przewody pasujące do złącza Номинальные характеристики по IEC Dane znamionowe wg CSA Dane znamionowe wg UL 1059 Opakowanie Testy typu Ważna informacja Klasyfikacje

Dopuszczenia

Dopuszczenia
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Zgodny
UL File Number Search
[Witryna UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certificate No. (cURus)
E60693

Ogólne dane zamówieniowe

Wersja
Zacisk płytki drukowanej, 5.08 mm, Liczba biegunów: 10, 90°, Długość kołka lutowniczego (l): 3.5 mm, cynowana, pomarańczowy, PUSH IN z aktuatorem, Zakres zaciskania, maks. : 2.5 mm², skrzynia
Nr zam.
1330800000
Typ
LMF 5.08/10/90 3.5SN OR BX
GTIN (EAN)
4050118134919
Qty.
25 szt.
parametry produktu
IEC: 400 V / 24 A / 0.5 - 2.5 mm²
UL: 300 V / 20 A / AWG 24 - AWG 12
opakowanie
skrzynia

Wymiary i masa

Głębokość
19,2 mm
Depth (inches)
0,756 inch
Wysokość
18,3 mm
Wysokość (cale)
0,72 inch
Najmniejsza wysokość montażu
14,8 mm
Szerokość
53,42 mm
Szerokość (cale)
2,103 inch
Nettogewicht
14,795 g

Zgodność produktu z wymogami środowiska naturalnego

Status zgodności z dyrektywą RoHS
Zgodne, bez wyłączenia
REACH SVHC
Bez SVHC powyżej 0,1 wt%

Parametry systemu

Rodzina produktów
OMNIMATE Signal - seria LMF
Metoda wykonywania złącz
PUSH IN z aktuatorem
montaż na płytce drukowanej
Połączenie lutowane THR
Kierunek odejścia przewodu
90°
Raster w mm (P)
5,08 mm
Raster w calach (P)
0,2 "
Liczba biegunów
10
Pin series quantity
1
z możliwością połączenia szeregowego przez klienta
Nie
Liczba rzędów
1
maksymalnie urzędowane bieguny w każdym rzędzie
24
Długość kołka lutowniczego (l)
3,5 mm
Wymiary kołka lutowniczego
d = 0,8 mm
0,6 x 0,8 mm
Średnica otworu oczka lutowniczego (D)
1,1 mm
Tolerancia de diámetro de la perforación (D)
+ 0,1 mm
Número de terminales de soldadura por polo
2
Screwdriver blade
0,6 x 3,5
końcówka wkrętaka norma
DIN 5264
Długość odizolowania
10 mm
L1 in mm
45,72 mm
L1 w calach
1,8 "
zabezpieczenie przed dotykiem wg DIN VDE 0470
IP 20
zabezpieczenie przed dotykiem wg DIN VDE 57 106
zabezpieczony przed dotknięciem palcami
Stopień ochrony
IP20

Dane materiałowe

Insulating material
Wemid (PA)
Colour
pomarańczowy
Colour of operational elements
czarny
Colour chart (similar)
RAL 2000
Comparative Tracking Index (CTI)
≥ 600
UL 94 flammability rating
V-0
Contact material
Stop Cu
Contact surface
cynowana
Coating
4-6 μm SN
Tinning type
matowe
Layer structure of solder connection
4...6 undefined Sn matowe
Temperatura magazynowania, min.
-40 °C
Temperatura magazynowania, max.
70 °C
Temperatura pracy, min.
-50 °C
Temperatura pracy, max.
120 °C
Zakres temperatur montaż, min.
-25 °C
Zakres temperatur montaż, max.
120 °C

Przewody pasujące do złącza

Clamping range, min.
0,12 mm²
Upínací rozsah, max.
2,5 mm²
Wire connection cross section AWG, min.
AWG 24
Průřez propojení AWG, max.
AWG 12
Solid, min. H05(07) V-U
0,5 mm²
eindrähtig, max. H05(07) V-U
2,5 mm²
Flexible, min. H05(07) V-K
0,25 mm²
Flexible, max. H05(07) V-K
2,5 mm²
mit AEH mit Kragen DIN 46 228/4, min.
0,25 mm²
w. plastic collar ferrule, DIN 46228 pt 4, max.
2,5 mm²
w. wire end ferrule, DIN 46228 pt 1, min.
0,25 mm²
w. wire end ferrule, DIN 46228 pt 1, max.
2,5 mm²
Plug gauge in accordance with EN 60999 a x b; ø
2,4 mm x 1,5 mm
Clampable conductor
  • Przekrój poprzeczny przyłączanego przewodu:
    • Typ:
      cienkodrutowe
    • znamionowy:
      0,5 mm²
  • przewód i końcówka tulejkowa:
    • Długość zdejmowania izolacji:
      • znamionowy:
        12 mm
    • Zalecana tulejka kablowa:
      9025870000
    • Długość zdejmowania izolacji:
      • znamionowy:
        10 mm
    • Zalecana tulejka kablowa:
      9004050000
  • Przekrój poprzeczny przyłączanego przewodu:
    • Typ:
      cienkodrutowe
    • znamionowy:
      0,75 mm²
  • przewód i końcówka tulejkowa:
    • Długość zdejmowania izolacji:
      • znamionowy:
        12 mm
    • Zalecana tulejka kablowa:
      9025860000
    • Długość zdejmowania izolacji:
      • znamionowy:
        10 mm
    • Zalecana tulejka kablowa:
      0542500000
  • Przekrój poprzeczny przyłączanego przewodu:
    • Typ:
      cienkodrutowe
    • znamionowy:
      1 mm²
  • przewód i końcówka tulejkowa:
    • Długość zdejmowania izolacji:
      • znamionowy:
        12 mm
    • Zalecana tulejka kablowa:
      9019100000
    • Długość zdejmowania izolacji:
      • znamionowy:
        10 mm
    • Zalecana tulejka kablowa:
      0282800000
  • Przekrój poprzeczny przyłączanego przewodu:
    • Typ:
      cienkodrutowe
    • znamionowy:
      1,5 mm²
  • przewód i końcówka tulejkowa:
    • Długość zdejmowania izolacji:
      • znamionowy:
        10 mm
    • Zalecana tulejka kablowa:
      0186500000
    • Długość zdejmowania izolacji:
      • znamionowy:
        12 mm
    • Zalecana tulejka kablowa:
      0635100000
  • Przekrój poprzeczny przyłączanego przewodu:
    • Typ:
      cienkodrutowe
    • znamionowy:
      2,5 mm²
  • przewód i końcówka tulejkowa:
    • Długość zdejmowania izolacji:
      • znamionowy:
        10 mm
    • Zalecana tulejka kablowa:
      9004080000
Texto de referencia
Długość tulejek należy dobrać zależnie od produktu i napięcia znamionowego.
Zewnętrzna średnica kołnierza wykonanego z tworzywa sztucznego nie powinna być większa niż podziałka (P)

Номинальные характеристики по IEC

пройдены испытания по стандарту
IEC 60664-1
IEC 61984
Rated current, min. number of poles (Tu=20°C)
24 A
Rated current, max. number of poles (Tu=20°C)
24 A
Rated current, min. number of poles (Tu=40°C)
24 A
Rated current, max. number of poles (Tu=40°C)
24 A
Rated voltage for surge voltage class / pollution degree II/2
400 V
Rated voltage for surge voltage class / pollution degree III/2
320 V
Rated voltage for surge voltage class / pollution degree III/3
250 V
Rated impulse voltage for surge voltage class/ pollution degree II/2
4 kV
Rated impulse voltage for surge voltage class/ pollution degree III/2
4 kV
Rated impulse voltage for surge voltage class/ contamination degree III/3
4 kV
Short-time withstand current resistance
3 x 1s z 120 A

Dane znamionowe wg CSA

Instytut (CSA)
CSA
Nr certyfikatu (CSA)
20039-1815154
Napięcie znamionowe (grupa użytkowa B / CSA)
300 V
Napięcie znamionowe (grupa użytkowa D / CSA)
300 V
Prąd znamionowy (grupa użytkowa B / CSA)
20 A
Prąd znamionowy (grupa użytkowa D / CSA)
10 A
przekrój przyłącza przewodu AWG, min.
AWG 24
przekrój przyłącza przewodu AWG, maks.
AWG 12
Odniesienie do wartości znamionowych
W specyfikacji podano wartości minimalne, szczegóły – patrz certyfikat.

Dane znamionowe wg UL 1059

Instytut (cURus)
CURUS
Nr certyfikatu (cURus)
E60693
Napięcie znamionowe (grupa użytkowa B / UL 1059)
300 V
Rated voltage (Use group D / UL 1059)
300 V
Prąd znamionowy (grupa użytkowa B / UL 1059)
20 A
Rated current (Use group D / UL 1059)
10 A
Wire cross-section, AWG, min.
AWG 24
przekrój przyłącza przewodu AWG, maks.
AWG 12
Odniesienie do wartości znamionowych
W specyfikacji podano wartości minimalne, szczegóły – patrz certyfikat.

Opakowanie

opakowanie
skrzynia
Długość VPE
351 mm
Szerokość VPE
138 mm
Wysokość VPE
31 mm

Testy typu

Test: wytrzymałość znaczników
  • Standard:
    IEC 61984 rozdziały 6.2 i 7.3.2 / 10.11
  • Test:
    znacznik początku, identyfikacja typu, typ materiału, znacznik zatwierdzenia UL, znacznik atestu CSA, wytrzymałość, raster, znacznik daty
  • Ocena:
    dostępny
Test: przekrój zaciskowy
  • Standard:
    IEC 60999-1 rozdziały 7 i 9.1 / 11.99, IEC 60947-1 rozdział 8.2.4.5.1 / 03.11
  • Typ przewodnika:
    • Typ przewodnika oraz przekrój przewodnika:
      pełny 0,12 mm²
    • Typ przewodnika oraz przekrój przewodnika:
      giętki 0,12 mm²
    • Typ przewodnika oraz przekrój przewodnika:
      pełny 2,5 mm²
    • Typ przewodnika oraz przekrój przewodnika:
      bez izolacji 2,5 mm²
    • Typ przewodnika oraz przekrój przewodnika:
      AWG 26/1
    • Typ przewodnika oraz przekrój przewodnika:
      AWG 26/19
    • Typ przewodnika oraz przekrój przewodnika:
      AWG 14/1
    • Typ przewodnika oraz przekrój przewodnika:
      AWG 12/19
  • Ocena:
    sprawdzony
Test uszkodzenia i przypadkowego poluzowania przewodników
  • Standard:
    IEC 60999-1 rozdział 9.4 / 11.99
  • Wymaganie:
    0,2 kg
  • Typ przewodnika:
    • Typ przewodnika oraz przekrój przewodnika:
      bez izolacji 0,25 mm²
    • Typ przewodnika oraz przekrój przewodnika:
      AWG 26/1
    • Typ przewodnika oraz przekrój przewodnika:
      AWG26/19
  • Ocena:
    sprawdzony
  • Wymaganie:
    0,3 kg
  • Typ przewodnika:
    • Typ przewodnika oraz przekrój przewodnika:
      H05V-U0.5
    • Typ przewodnika oraz przekrój przewodnika:
      H05V-K0.5
  • Ocena:
    sprawdzony
  • Wymaganie:
    0,7 kg
  • Typ przewodnika:
    • Typ przewodnika oraz przekrój przewodnika:
      H07V-U2.5
    • Typ przewodnika oraz przekrój przewodnika:
      H07V-K2.5
    • Typ przewodnika oraz przekrój przewodnika:
      AWG 14/1
  • Ocena:
    sprawdzony
  • Wymaganie:
    0,9 kg
  • Typ przewodnika:
    • Typ przewodnika oraz przekrój przewodnika:
      AWG 12/19
  • Ocena:
    sprawdzony
Test wyciągania
  • Standard:
    IEC 60999-1 rozdział 9.5 / 11.99
  • Wymaganie:
    ≥10 N
  • Typ przewodnika:
    • Typ przewodnika oraz przekrój przewodnika:
      AWG 26/1
    • Typ przewodnika oraz przekrój przewodnika:
      AWG 26/19
  • Ocena:
    sprawdzony
  • Wymaganie:
    ≥15 N
  • Typ przewodnika:
    • Typ przewodnika oraz przekrój przewodnika:
      bez izolacji 0,25 mm²
  • Ocena:
    sprawdzony
  • Wymaganie:
    ≥20 N
  • Typ przewodnika:
    • Typ przewodnika oraz przekrój przewodnika:
      H05V-U0.5
    • Typ przewodnika oraz przekrój przewodnika:
      H05V-K0.5
  • Ocena:
    sprawdzony
  • Wymaganie:
    ≥50 N
  • Typ przewodnika:
    • Typ przewodnika oraz przekrój przewodnika:
      H07V-U2.5
    • Typ przewodnika oraz przekrój przewodnika:
      H07V-K2.5
    • Typ przewodnika oraz przekrój przewodnika:
      AWG 14/1
  • Ocena:
    sprawdzony
  • Wymaganie:
    ≥60 N
  • Typ przewodnika:
    • Typ przewodnika oraz przekrój przewodnika:
      AWG 12/19
  • Ocena:
    sprawdzony

Ważna informacja

IPC shoda
Zgodność: produkty są projektowane, wytwarzane oraz dostarczane zgodnie z uznanymi normami międzynarodowymi, właściwości produktów są zgodne z gwarantowanymi w karcie katalogowej lub ich jakość wykonania jest zgodna z wymogami klasy 2 wg IPC-A-610. Na życzenie mogą być ocenione dalsze wymagania dotyczące produktów.
Uwagi
  • Dodatkowe warianty na specjalne zamówienie
  • Prąd znamionowy przy nominalnym przekroju i min. liczbie biegunów.
  • Końcówka tulejkowa bez kołnierza z tworzywa sztucznego według DIN 46228/1
  • Końcówka tulejkowa z kołnierzem z tworzywa sztucznego według DIN 46228/4
  • Symbol P na rysunkach oznacza raster
  • Dane pomiarowe odnoszą się do danego elementu Odcinki powietrzne i pełzające do innych elementów należy kształtować odpowiednio do obowiazujących w danym przypadku norm użytkowych.
  • Odczep probierczy można wykorzystywać tylko jako punkt pomiaru potencjału.
  • Długoterminowe składowanie produktu przy średniej temperaturze 50°C i maksymalnej wilgotności 70%, 36 miesięcy
    •

    Klasyfikacje

    ETIM 8.0
    EC002643
    ETIM 9.0
    EC002643
    ETIM 10.0
    EC002643
    ECLASS 14.0
    27-46-01-01
    ECLASS 15.0
    27-46-01-01
