Egenskaper
| Utförande | Gränssnitt, RSM, Fjäderanslutning |
| Art.nr. | 1456570000 |

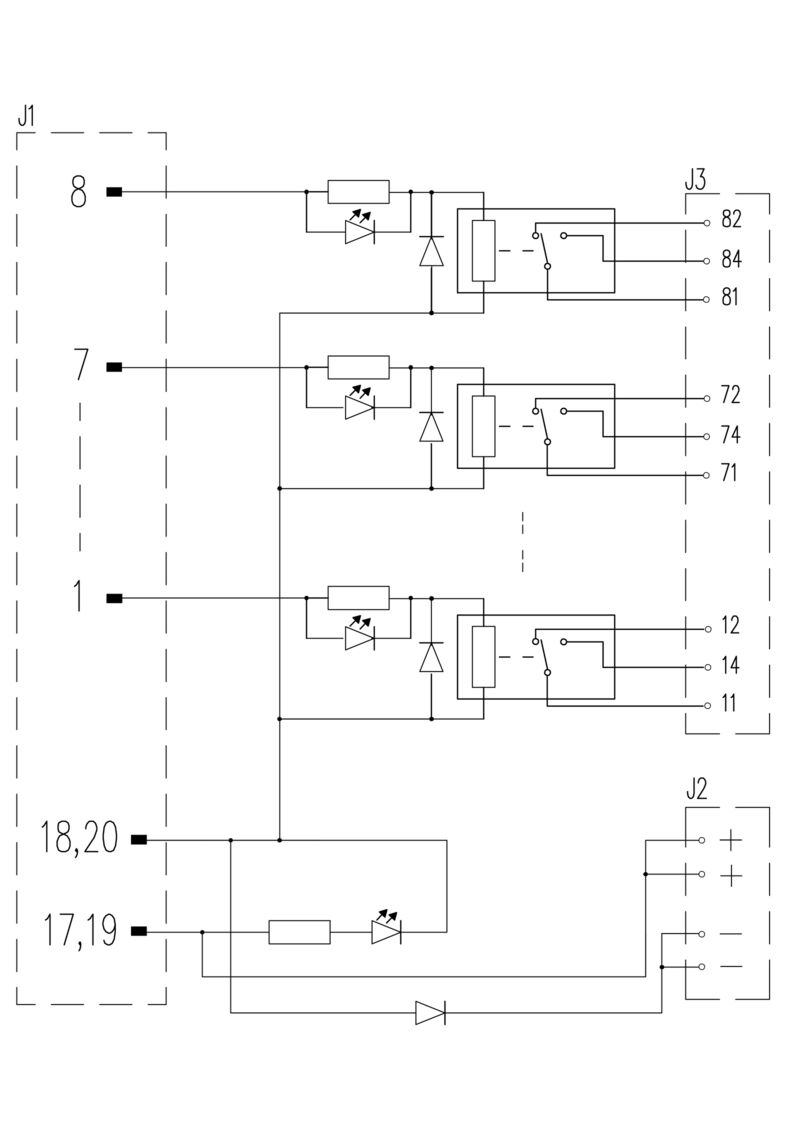

| Typ | RSMS-8H 24V+ 1CO Z |
| GTIN (EAN) | 4050118263053 |
| Förp. | 1 items |
| Djup | 61 mm |
| Byggdjup (tum) | 2,402 inch |
| Höjd | 109 mm |
| Bygghöjd (tum) | 4,291 inch |
| Bredd | 72 mm |
| Byggbredd (tum) | 2,835 inch |
| Nettovikt | 217,084 g |
| Lagertemperatur | -40...60 °C |
| Drifttemperatur | -25...50 °C |
| RoHS-kompatibilitetsstatus | Kompatibel med undantag |
| RoHS-undantag (om tillämpligt/känt) | 7a, 7cI |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | 71d9bdc4-a0b5-4af0-93bd-2ad4e523fb14 |
| Drifttemperatur UL, max | 25 °C |
| Drifttemperatur UL, min. | 0 °C |
| Märkspänning DC UN (matning) | 24 V |
| Märkström (tvåtrådsmatning) | 1 A |
| Märkspänning DC UN (ingång) | 24 V |
| Märkspänning AC UN (utgång) | 250 V |
| Märkström Imax. (utgång) | 3,5 A |
| Lysdiod statusvisning per relä | grön |
| Säkring per relä | Nej |
| Försörjningsspänning lysdiodstatus | gul |
| Spänningsförsörjningssäkring | Nej |
| Anslutning (fältsida) | LM3RZF 5.08 |
| Anslutning (styrsida) | Hankontakt enligt IEC 60603-13/DIN 41651 |
| Antal poler (styrningssida) | 20-polig hankontakt |
| Mekanisk livslängd | 5 x 106 kopplingscykler |
| ingångsspänning | 24 V DC ± 10% |
| ingångsström | 7.1 mA |
| Relätyp | RSS |
| Typ av utgång | Potential-free contact |
| Material kontakter | AgNi 90/10 |
| Märkspänning | ≤ 250 V AC |
| Maximal kontinuerlig AC-ström | 4,5 A |
| Min. kontaktspänning | 5 V |
| Min. kontaktström | 100 mA |
| Nedsmutsningsgrad | 2 |
| Impulsspänningskontroll | 6 kV |
| Isolationskontroll spänning AC | 1,2 kV |
| Nominell ingångsspänning | <50 V AC |
| Nominell utgångsspänning | 250 V AC |
| Överspänningskategori ingång/utgång | III |
| Överspänningskategori utgång/utgång | II |
| Nedsmutsningsgrad | 2 |
| Impulsspänningskontroll | 6 kV |
| Isolationskontroll spänning AC | 1,2 kV |
| Avstånd ingång/utgång | ≥ 5,5 mm |
| Anslutningstyp | Fjäderanslutning |
| Avisoleringslängd | 7,5 mm |
| Fast, max. H05(07) V-K | 2,5 mm² |
| Fast, min. H05(07) V-U | 0,2 mm² |
| Flexibel med hylsa, max. | 1,5 mm² |
| Flexibel med hylsa, min. | 0,25 mm² |
| Flexibel, max. H05(07) V-K | 1,5 mm² |
| Flexibel, min. H05(07) V-K | 0,2 mm² |
| Hylsa med plastkrage max | 1,5 mm² |
| Klämområde, max. | 2,5 mm² |
| Klämområde, min. | 0,13 mm² |
| Ledardiameter, AWG , max. | AWG 14 |
| Ledardiameter, AWG , min. | AWG 24 |
| Typ av anslutning | Fjäderanslutning |
| Klämområde min. | 0,13 mm² |
| Klämområde max. | 2,5 mm² |
| Fast, min. H05(07) V-U | 0,13 mm² |
| Fast, max. H05(07) V-K | 2,5 mm² |
| Flexibel, min. H05(07) V-K | 0,13 mm² |
| Flexibel, max. H05(07) V-K | 2,5 mm² |
| Flexibel med hylsa, max. | 1,5 mm² |
| Flexibel med hylsa, min. | 0,25 mm² |
| Hylsa med plastkrage, max. | 1,5 mm² |
| Ledardiameter, AWG , min. | AWG 26 |
| Ledardiameter, AWG , max. | AWG 14 |
| Avisoleringslängd | 6 mm |
| Godkännande/Certifikat/Dokument om överensstämmelse | [Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_153588) |
| Teknikuppgifter Data | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_278285) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1456570000) |
| Kataloger | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002780 |
| ETIM 7.0 | EC002780 |
| ETIM 8.0 | EC002780 |
| ETIM 9.0 | EC002780 |
| ECLASS 9.0 | 27-14-11-52 |
| ECLASS 9.1 | 27-24-22-16 |
| ECLASS 10.0 | 27-14-11-52 |
| ECLASS 11.0 | 27-14-11-52 |
| ECLASS 12.0 | 27-14-11-52 |
| ECLASS 13.0 | 27-14-11-52 |
| ECLASS 14.0 | 27-14-11-52 |
| Godkännanden |   |
| ROHS | Uppfyllelse |
| UL File Number Search | [UL-webbplats](LINK/UL_search.html) |
| Certifikat nr. (UR) | E141197 |
