RSV1,6 LS9 GR 3,2 SN
Obrázek výrobku
RSV1,6 LS9 GR 3,2 SN
Obrázek výrobku
RSV1,6 LS9 GR 3,2 SN
Dimensional drawing
RSV1,6 LS9 GR 3,2 SN
Graph
RSV1,6 LS9 GR 3,2 SN
Graph

RSV1,6 LS9 GR 3,2 SN

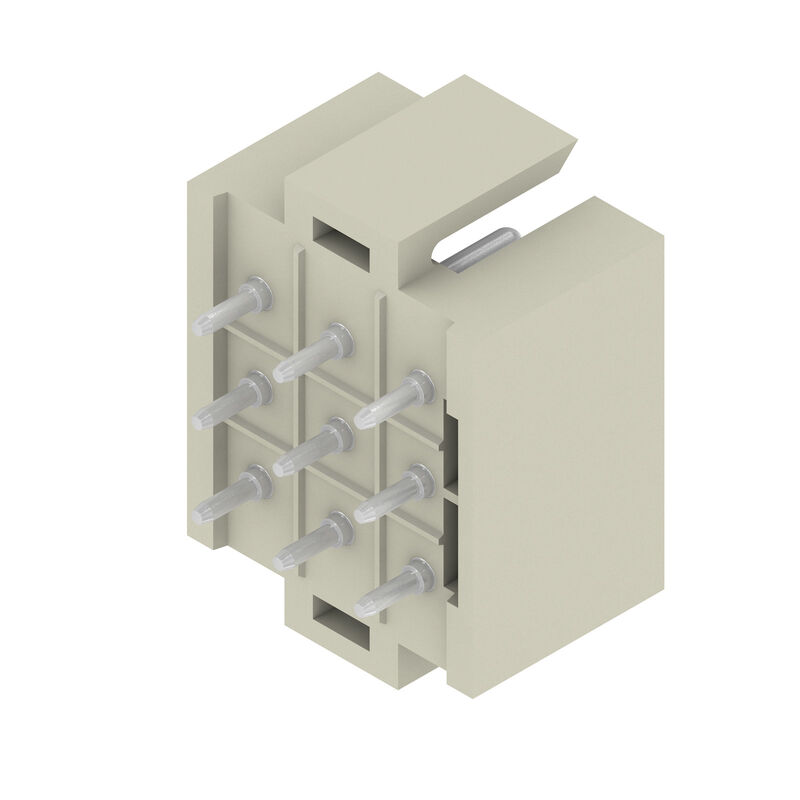

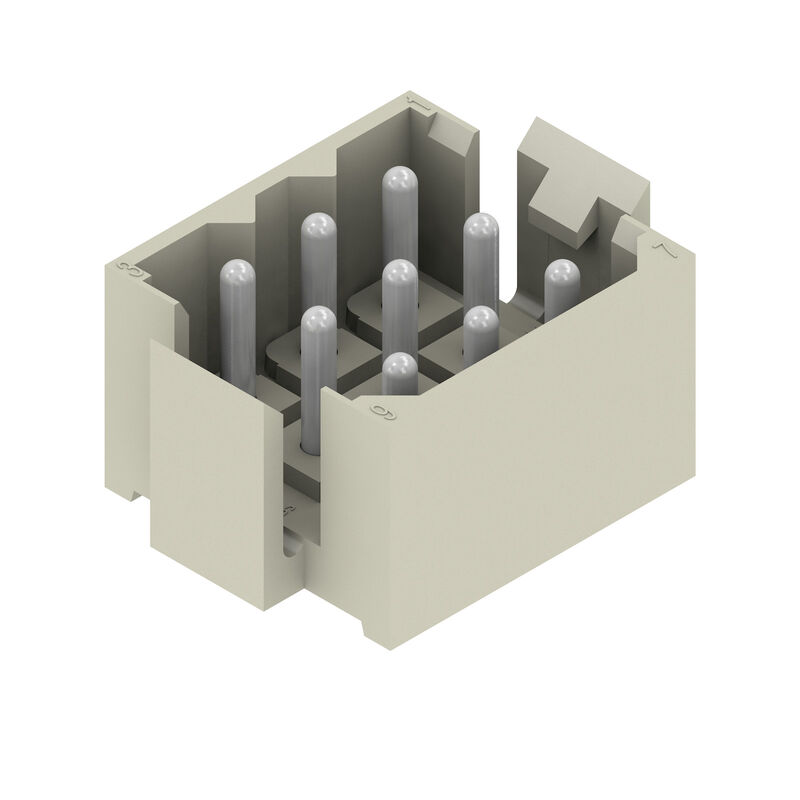

NYÁK dugaszoló csatlakozó, tűs érintkezősor, Oldalt zárt, THT-forrasztott csatlakozás, 5.00 mm, Pólusszám: 9, 180°, Forrasztótüske hossza (l): 3.2 mm, ónozott, Kavicsszürke, Doboz

ID výrobku 1442500000
Stáhnout datový list Technická podpora Dokumenty ke stažení
Příslušenství 1 Příbuzné výrobky 6
Agréments Általános rendelési adatok Dimensions et poids Conformité environnementale du produit Caractéristiques du système Données des matériaux Données nominales selon CEI Données nominales selon CSA Dati di dimensionamento sec. UL 1059 Emballage Fontos megjegyzés Classificazioni

Agréments

Approvals
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/70d4994d-1e1f-4a62-8b8a-96bcbd57aca3/DAP_Master_ICON,w_80,q_80)
ROHS
Conforme
UL File Number Search
[UL 웹사이트](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certificate No. (UR)
E92202

Általános rendelési adatok

Version
NYÁK dugaszoló csatlakozó, tűs érintkezősor, Oldalt zárt, THT-forrasztott csatlakozás, 5.00 mm, Pólusszám: 9, 180°, Forrasztótüske hossza (l): 3.2 mm, ónozott, Kavicsszürke, Doboz
Order No.
1442500000
Type
RSV1,6 LS9 GR 3,2 SN
GTIN (EAN)
4008190029654
Qty.
50 items
제품 데이터
IEC: 500 V / 14 A
UL: 300 V / 10 A
패키징
박스

Dimensions et poids

Depth
17,6 mm
Depth (inches)
0,693 inch
Height
11,8 mm
Altezza (pollici)
0,465 inch
Altezza minima
11,8 mm
Width
23,8 mm
Larghezza (pollici)
0,937 inch
Net weight
4,14 g

Conformité environnementale du produit

RoHS Compliance Status
Megfelel, kivétellel
RoHS Exemption (if applicable/known)
6c
REACH SVHC
Lead 7439-92-1
SCIP
68d3d3f5-e017-411e-997f-7ad2b75c9062
Product Carbon Footprint
  • 요람에서 게이트까지:
    0.064 kg CO2 eq.

Caractéristiques du système

Product family
OMNIMATE Signal - série RSV
Type of connection
Áramköri lap csatlakozás
Mounting onto the PCB
Collegamento a saldare THT
Pitch in mm (P)
5 mm
Pitch in inches (P)
0,197 "
Outgoing elbow
180°
Number of poles
9
Number of solder pins per pole
1
Solder pin length (l)
3,2 mm
Solder pin dimensions
d = 0.97 mm
Solder eyelet hole diameter (D)
1,3 mm
Tolerancja średnicy otworu oczka lutowniczego (D)
+ 0,1 mm
L1 in mm
10 mm
L1 w calach
0,394 "
Liczba rzędów
3
liczba rzędów z biegunami
3
zabezpieczenie przed dotykiem wg DIN VDE 57 106
zabezpieczony przed dotknięciem palcami w stanie wetkniętym
zabezpieczenie przed dotykiem wg DIN VDE 0470
IP 20 w stanie wetkniętym
element kodowany
Tak
Siła wtykania/biegun, maks.
9 N
Siła ciągnięcia / biegun, maks.
18 N

Données des matériaux

Insulating material
PA 66/6
Colour
Kavicsszürke
Colour chart (similar)
RAL 7032
Insulating material group
I
Comparative Tracking Index (CTI)
≥ 600
UL 94 flammability rating
V-0
Contact material
Cu-alloy
Contact surface
tinned
Temperatura magazynowania, min.
−40 °C
Temperatura magazynowania, max.
70 °C
Temperatura pracy, min.
−50 °C
Temperatura pracy, max.
100 °C
Zakres temperatur montaż, min.
−25 °C
Zakres temperatur montaż, max.
100 °C

Données nominales selon CEI

testé selon la norme
IEC 60664-1
IEC 61984
Rated current, min. number of poles (Tu=20°C)
14 A
Rated current, max. number of poles (Tu=20°C)
10 A
Rated current, min. number of poles (Tu=40°C)
12 A
Rated current, max. number of poles (Tu=40°C)
8,5 A
Rated voltage for surge voltage class / pollution degree II/2
500 V
Rated voltage for surge voltage class / pollution degree III/2
320 V
Rated voltage for surge voltage class / pollution degree III/3
250 V
Rated impulse voltage for surge voltage class/ pollution degree II/2
2,5 kV
Rated impulse voltage for surge voltage class/ pollution degree III/2
2,5 kV
Rated impulse voltage for surge voltage class/ contamination degree III/3
4 kV
Short-time withstand current resistance
3 x 1s with 120 A

Données nominales selon CSA

Institute (CSA)
CSA
Certificate No. (CSA)
53975-13
Rated voltage (Use group C / CSA)
300 V
Rated current (Use group C / CSA)
13 A
Reference to approval values
В технических характеристиках приведены максимальное значения, подробные сведения см. в сертификате об утверждении.

Dati di dimensionamento sec. UL 1059

Institute (UR)
UR
Certificate No. (UR)
E92202
Reference to approval values
W specyfikacji podano wartości minimalne, szczegóły – patrz certyfikat.

Emballage

Packaging
Boîte
VPE length
117 mm
VPE width
104 mm
VPE height
65 mm

Fontos megjegyzés

IPC conformity
A termékek fejlesztése, gyártása és szállítása a nemzetközileg elismert IPC-A-610 szabvány „megengedhető” kategóriája szerint történt. A termékekkel kapcsolatos további követelményeket kérésre kiértékeljük.
Notes

• Altre varianti su richiesta
• Corrente nominale relativa alla sezione nominale e al numero min. di poli
• Distanza tra le file: vedere la disposizione dei fori
• I dati di dimensionamento si riferiscono ai singoli componenti. Per le distanze in aria e superficiali rispetto agli altri componenti, fare riferimento alle relative norme in funzione dell'applicazione.
• Stoccaggio a lungo termine del prodotto con una temperatura media di 50 °C e un’umidità massima del 70 %, 36 mesi

Classificazioni

ETIM 8.0
EC002637
ETIM 9.0
EC002637
ETIM 10.0
EC002637
ECLASS 14.0
27-46-02-01
ECLASS 15.0
27-46-02-01
