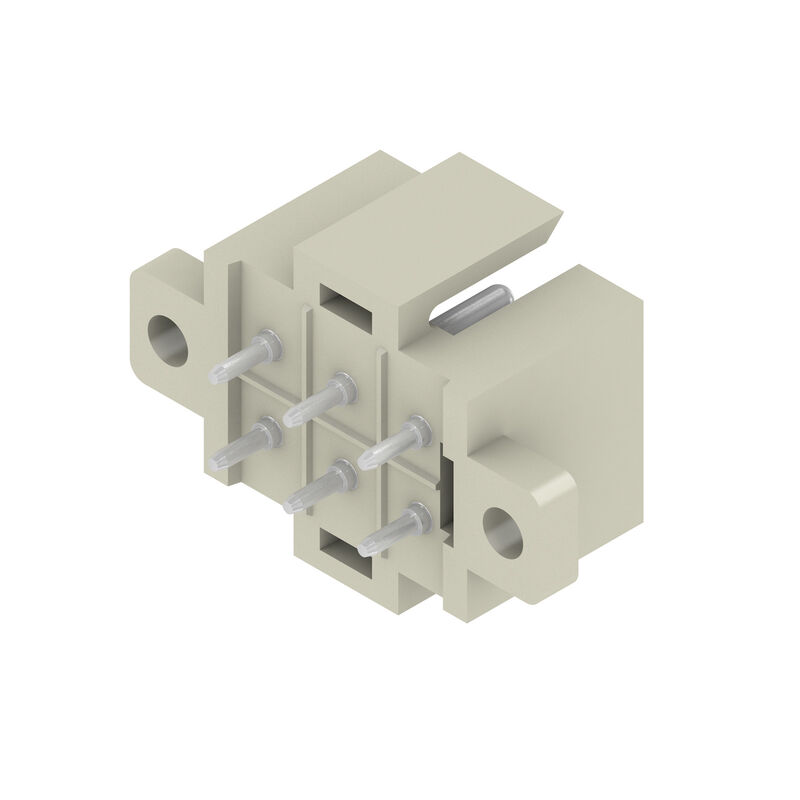

RSV1,6 LSF6 GR 3,2 SN
Product image

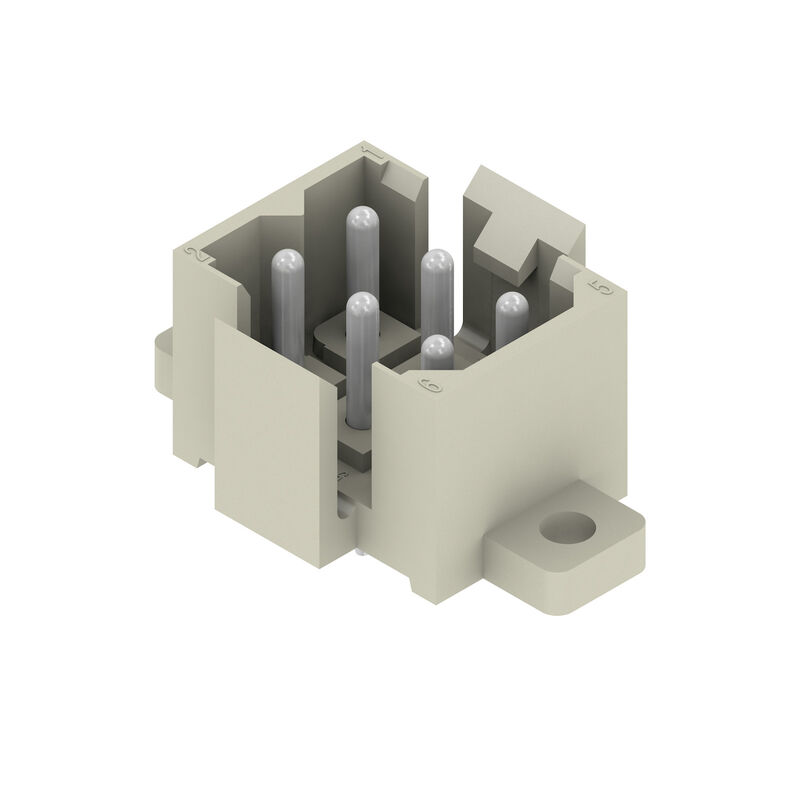

RSV1,6 LSF6 GR 3,2 SN
Product image
RSV1,6 LSF6 GR 3,2 SN
Dimensional drawing
RSV1,6 LSF6 GR 3,2 SN
Graph
RSV1,6 LSF6 GR 3,2 SN
Graph

RSV1,6 LSF6 GR 3,2 SN

NYÁK dugaszoló csatlakozó, tűs érintkezősor, Peremes aljzat, THT-forrasztott csatlakozás, 5.00 mm, Pólusszám: 6, 180°, Forrasztótüske hossza (l): 3.2 mm, ónozott, Kavicsszürke, Doboz

Cikkszám 1441900000
Adatlap letöltése Engineering Support Product Downloads
Tartozékok 1 Kapcsolódó termékek 10
Tanúsítványok Általános rendelési adatok Méretek és tömegek Termékek környezetvédelmi megfelelősége Rendszerspecifikációk Anyagjellemzők Névleges adatok IEC szerint CSA névleges adatok UL 1059 névleges adatok Csomagolás Fontos megjegyzés Besorolások

Tanúsítványok

Jóváhagyások
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319226/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319262/-S800/-T1z1mm-S80)
ROHS
Megfelel
UL File Number Search
[UL weboldal](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Tanúsítvány száma (UR)
E92202

Általános rendelési adatok

Változat
NYÁK dugaszoló csatlakozó, tűs érintkezősor, Peremes aljzat, THT-forrasztott csatlakozás, 5.00 mm, Pólusszám: 6, 180°, Forrasztótüske hossza (l): 3.2 mm, ónozott, Kavicsszürke, Doboz
Rendelési szám
1441900000
Típus
RSV1,6 LSF6 GR 3,2 SN
GTIN (EAN)
4008190011000
Qty.
50  Darab
Termékadatok
IEC: 500 V / 14 A
UL: 300 V / 10 A
Csomagolás
Doboz

Méretek és tömegek

Mélység
17,6  mm
Mélység (coll)
0,693  inch
Magasság
11,8  mm
Magasság (coll)
0,465  inch
Legalacsonyabb változat magassága
11,8  mm
Szélesség
18,8  mm
Szélesség (coll)
0,74  inch
Nettó tömeg
3,32  g

Termékek környezetvédelmi megfelelősége

RoHS megfelelőségi állapot
Megfelel, kivétellel
RoHS alóli kivétel (ha van/ismert ilyen)
6c
REACH SVHC
Lead 7439-92-1
SCIP
68d3d3f5-e017-411e-997f-7ad2b75c9062

Rendszerspecifikációk

Termékcsalád
OMNIMATE Signal - sorozat RSV
Csatlakozás típusa
Áramköri lap csatlakozás
Felszerelés NYÁK-ra
THT-forrasztott csatlakozás
Raszter mm-ben (P)
5  mm
Raszter inch-ben (P)
0,197  "
Kimenő könyök
180°
Pólusszám
6
Forrasztótüskék száma pólusonként
1
Forrasztótüske hossza (l)
3,2  mm
Forrasztótüske méretei
d = 0,97 mm
Forrasztószem lyukátmérő (D)
1,3  mm
Forrasztószem lyukátmérő tűrés (D)
+ 0,1 mm
L1, mm
10  mm
L1, inch
0,394  "
Sorok száma
2
Érintkezősorok száma
2
Érintésvédelem a DIN VDE 57 106 szerint
Érintésbiztos dugaszolás
Érintésvédelem a DIN VDE 0470 szerint
IP20 dugaszolt
Kódolható
Igen
Dugaszolási erő/pólus, max.
9  N
Húzóerő / pólus, max.
18  N

Anyagjellemzők

Szigetelőanyag
PA 66/6
Szín
Kavicsszürke
Színskála (hasonló)
RAL 7032
Szigetelőanyag csoport
I
Kúszóútképzési összehasonlítási szám (CTI)
≥ 600
UL 94 éghetőségi osztály
V-0
Érintkező anyaga
Cu-ötvözet
Érintkező felület
ónozott
Tárolási hőmérséklet, min.
-40  °C
Tárolási hőmérséklet, max.
70  °C
Üzemi hőmérséklet, min.
-50  °C
Üzemi hőmérséklet, max.
100  °C
Hőmérsékleti tartomány, telepítés, min.
-25  °C
Hőmérsékleti tartomány, telepítés, max.
100  °C

Névleges adatok IEC szerint

szabvány szerint tesztelve
IEC 60664-1
IEC 61984
Névleges áram, min. pólusszám (Tu=20 °C)
14  A
Névleges áram, maximális pólusszám (Tu=20 °C)
10  A
Névleges áram, min. pólusszám (Tu=40°C)
12  A
Névleges áram, maximális pólusszám (Tu=40°C)
8,5  A
Névleges feszültség a II/2 túlfeszültség osztályhoz / szennyezés mértékéhez
500  V
Névleges feszültség a III/2 túlfeszültség osztályhoz / szennyezés mértékéhez
320  V
Névleges feszültség a III/3 túlfeszültség osztályhoz / szennyezés mértékéhez
250  V
Névleges lökőfeszültség a II/2 túlfeszültség osztályhoz / szennyezés mértékéhez
2,5  kV
Névleges lökőfeszültség a III/2 túlfeszültség osztályhoz / szennyezés mértékéhez
2,5  kV
Névleges lökőfeszültség a III/3 túlfeszültség osztályhoz / szennyeződés mértékéhez
4  kV
Rövid idejű határáram ellenállás
3 x 1s mit 120 A

CSA névleges adatok

Intézet (CSA)
CSA
Tanúsítvány száma (CSA)
53975-13
Névleges feszültség (C felhasználási csoport / CSA)
300  V
Névleges áram (C felhasználási csoport / CSA)
13  A
Hivatkozás a tanúsítási értékekre
A megadott adatok maximális értékek - lásd a tanúsítványt.

UL 1059 névleges adatok

Intézet (UR)
UR
Tanúsítvány száma (UR)
E92202
Hivatkozás a tanúsítási értékekre
A megadott adatok maximális értékek - lásd a tanúsítványt.

Csomagolás

Csomagolás
Doboz
VPE hosszúság
169  mm
VPE szélesség
99  mm
VPE magasság
43  mm

Fontos megjegyzés

IPC megfelelőség
A termékek fejlesztése, gyártása és szállítása a nemzetközileg elismert IPC-A-610 szabvány „megengedhető” kategóriája szerint történt. A termékekkel kapcsolatos további követelményeket kérésre kiértékeljük.
Megjegyzések
  • További változatok külön kérésre
  • A névleges áram a névleges keresztmetszettől és a minimális pólusszámtól függ.
  • Sorok közötti hézag: lásd a furatelrendezést
  • A névleges adatok kizárólag magától a komponenstől függenek. A más komponensek felé érvényes hézagokat és kúszóutakat a vonatkozó alkalmazási szabvány szerint kell tervezni.
  • A termék hosszú idejű tárolása 50 °C átlagos hőmérsékleten és maximum 70% páratartalmon, 36 hónap


Besorolások

ETIM 6.0
EC002637
ETIM 7.0
EC002637
ETIM 8.0
EC002637
ETIM 9.0
EC002637
ETIM 10.0
EC002637
ECLASS 9.0
27-44-04-02
ECLASS 9,1
27-44-04-02
ECLASS 10.0
27-44-04-02
ECLASS 11.0
27-46-02-01
ECLASS 12.0
27-46-02-01
ECLASS 13.0
27-46-02-01
ECLASS 14.0
27-46-02-01
ECLASS 15.0
27-46-02-01
