SAIL-M12BG-4S10U
SAIL-M12BG-4S10U
Rozměrový výkres
Straight socket
SAIL-M12BG-4S10U
Schéma pólů
Socket
SAIL-M12BG-4S10U
Schéma připojení

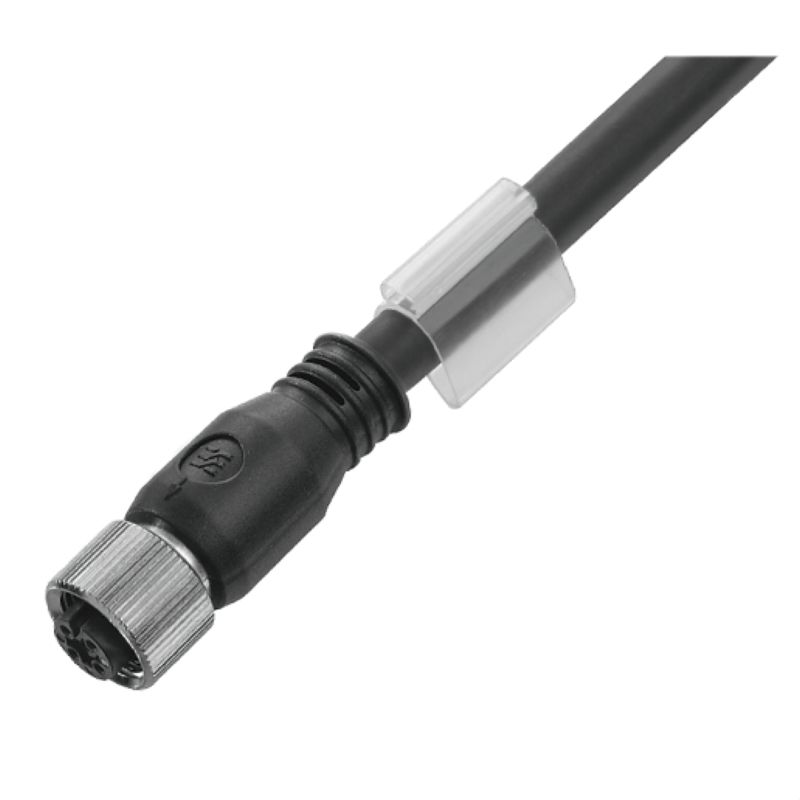

SAIL-M12BG-4S10U

Vedení senzoru/aktoru, jeden konec bez konektoru, M12, Počet pólů : 4, 10 m, Zásuvka, rovná, Stíněný: Ano, LED: Ne, Materiál pláště: PUR, Halogen: Ne

ID výrobku 1812541000
Stáhnout datový list Technická podpora Dokumenty ke stažení
Příslušenství 6 Příbuzné výrobky 13
Osvědčení Všeobecné objednací údaje Rozměry a hmotnosti Shoda produktu s prostředím Technické specifikace kabelu Všeobecné technické údaje Elektrické vlastnosti Obecné standardy Standardy Konektor, vlevo Konektor, pravý Obrázky produktů Klasifikace

Osvědčení

Schválení
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/0d1637a4-c7dd-4915-8bc8-4c9de8d8b393/DAP_Master_ICON,w_80,q_80)
ROHS
Shoda
UL File Number Search
[Web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Č. osvědčení (cULus)
E307231

Všeobecné objednací údaje

Verze
Vedení senzoru/aktoru, jeden konec bez konektoru, M12, Počet pólů : 4, 10 m, Zásuvka, rovná, Stíněný: Ano, LED: Ne, Materiál pláště: PUR, Halogen: Ne
Číslo objednávky
1812541000
Typ
SAIL-M12BG-4S10U
GTIN (EAN)
4032248567362
Množství
1 ks

Rozměry a hmotnosti

Čistá hmotnost
418 g

Shoda produktu s prostředím

Stav souladu se směrnicí RoHS
V souladu s výjimkou
Výjimka ze směrnice RoHS (je-li použitelné/známo)
6c
REACH SVHC
Lead 7439-92-1
SCIP
1c533b66-fcff-4da5-b89f-fd55fbf5cb55

Technické specifikace kabelu

Acceleration
5 m/s²
Antal poler
4
Bending cycles
2 mil.
Bending radius, min., moving
10 *průměr
Bending radius, min., stationary
5 *průměr
Cable length
10 m
Cable Material
PUR bez obsahu halogenů
Cavi ibridi
Ne
Configurable cable length
Ne
Core cross-section
0.34 mm²
Drain wire integrated
No
Gaine selon UL AWM
20549 (80 °C / 300 V)
Halogen
Ne
Hydrolysis and microbe resistant
Ano
Hygroskopiskt mantelmaterial
Ne
Insulation
PP
Irradiation crosslinked
Ne
Kodowanie kolorami
černá
hnědá
bílá
modrá
Nucleo secondo UL AWM Style
10493 (80 °C / 300 V)
Number of wires
4
Outside diameter
5.4 mm ± 0.2 mm
Resistance to oils
Yes
Resistance to spread of flame
In accordance with UL1581 UL / CUL FT2
v souladu s IEC 60332-2-2
Sheath material
PUR
Sheathing colour
černá
Shielded
Ano
Sin LABS
Ano
Speed
3 m/s
Suitable for cable carriers
Ano
Säker mot svetsstänk
Ne
Temperaturområde, fast lagd
-40...80 °C
Temperaturområde, rörligt
-25...80 °C
Vridningslängd
1 m
Welding spark resistance
Ne
Прочность при кручении
180 °/m

Všeobecné technické údaje

Cykly zapojování
≥ 100
Hlavní materiál krytu
PUR
Jmenovité napětí
250 V
Jmenovitý proud
4 A
Kódování
A-kódování
LED
Ne
Materiál kroužku se závitem
Tlakově litý zinek
Odpor izolace
109 Ω
Povrch kontaktu
Pozlacené
propojeno můstkem
Ne
Připojovací závit
M12
Rozsah teplot krytu
-25…+85 °C
Stupeň krytí
IP65
IP66
IP67
IP68
přišroubované
Utahovací moment
M12: 0,8 - 1,2 Nm
Verze
Zásuvka, rovná
Závažnost znečištění
3

Elektrické vlastnosti

Insulation resistance
109 Ω
Jmenovité napětí
250 V

Obecné standardy

Certificate no. (cULus)
E307231
Connector standard
IEC 61076-2-101

Standardy

Connector standard
IEC 61076-2-101

Konektor, vlevo

Zástrčka vlevo
M12, A-kódování, IP69, Kontakt samice, přímý, Plast, stíněné

Konektor, pravý

Zástrčka vpravo
volný konec vodiče

Obrázky produktů

Název ilustrace 06
Ideální nástroj: Screwty ® s momentovou funkcí
Podnadpis obrázku-06
Light, securely screwed-in round plug-in connectors. Screwty set DM / VPE: 1 / Order No.: 1920000000 Adapters: M12, M12 F, M8, M8 F

Klasifikace

ETIM 8.0
EC001855
ETIM 9.0
EC001855
ETIM 10.0
EC001855
ECLASS 14.0
27-06-03-11
ECLASS 15.0
27-06-03-11
