SAIL-ZW-M8BW-3L10U
SAIL-ZW-M8BW-3L10U
Profilritning
Twin male connector, straight
SAIL-ZW-M8BW-3L10U
Profilritning
Angled socket
SAIL-ZW-M8BW-3L10U
Polschema
Male
SAIL-ZW-M8BW-3L10U
Polschema
Socket
SAIL-ZW-M8BW-3L10U
Kopplingsbild

SAIL-ZW-M8BW-3L10U

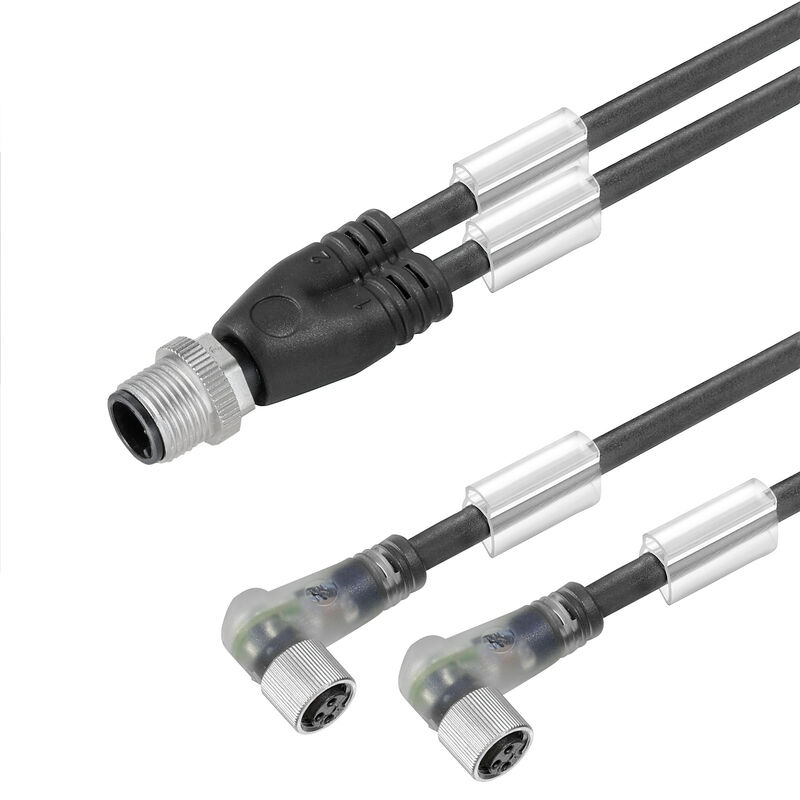

Sensor/Aktuator-Ledning, Anslutningsledning, M12 / M8, Antal poler : 3, 10 m, Tvillingkablar, hane, rak, 2x hona, vinklad, Skärmad: Nej, LED: Ja, Mantelmaterial: PUR, Halogener: Nej

Produkt-ID 9457411000
Ladda ner datablad Teknisk support Nedladdningar av produkter
Tillbehör 6 Använda produkter 7
Godkännanden Allmänna beställningsdata Mått och vikter Miljööverenstämmelse för produkt Tekniska data för kabel Allmänna tekniska data Elektriska egenskaper Allmänna standarder Normer Kontakt vänster Produktillustrationer Klassificeringar

Godkännanden

Homologaciones
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
ROHS
Uppfyllelse

Allmänna beställningsdata

Version
Sensor/Aktuator-Ledning, Anslutningsledning, M12 / M8, Antal poler : 3, 10 m, Tvillingkablar, hane, rak, 2x hona, vinklad, Skärmad: Nej, LED: Ja, Mantelmaterial: PUR, Halogener: Nej
Order No.
9457411000
Type
SAIL-ZW-M8BW-3L10U
GTIN (EAN)
4008190300890
Förp.
1 items

Mått och vikter

Nettovikt
450 g

Miljööverenstämmelse för produkt

RoHS Compliance Status
Kompatibel med undantag
RoHS Exemption (if applicable/known)
6c, 7cI
REACH SVHC
Lead 7439-92-1
SCIP
1c533b66-fcff-4da5-b89f-fd55fbf5cb55

Tekniska data för kabel

Acceleration
5 m/s²
Bending cycles
12 milj.
Bending cycles at torsion
> 5 Mio.
Bending radius, min., moving
10 x kabeldiameter
Bending radius, min., stationary
5 x kabeldiameter
Colour coding
brun
blå
svart
Configurable cable length
Nej
Core cross-section
0,25 mm²
Core in accordance with UL AWM style
10493 (80 °C / 300 V)
Halogen
Nej
Hydrolysis and microbe resistant
Ja
Insulation
PP
Kabellängd
10 m
Length of torsion
1 m
Mantelfärg
svart
Number of poles
3
Oljebeständighet
motsvarande IEC 60811:404
Outer cladding in accordance with UL AWM style
20549 (80 °C / 300 V)
Outside diameter
4.1 mm ± 0.2 mm
Resistance to spread of flame
In accordance with UL1581 UL / CUL FT2
enligt IEC 60332-2-2
Resistant to welding beads
Nej
Sheath material
PUR
Shielded
Nej
Släpkedjetålighet
Ja
Speed
5 m/s
Temperature range, moving
-25...80 °C
Temperature range, stationary
-40...80 °C
Torsion resistance
360 °/m
Welding spark resistance
Nej

Allmänna tekniska data

AF mérete
12 mm
Cicli di inserimento
≥ 100
Coding
M12 = A-kodad/M8 = ingen
Connection thread
M12 / M8
Contact material
CuZn35PB2
Contact surface
förgylld
Grado di protezione
IP65
IP66
IP67
IP68
i åtdraget tillstånd
Housing main material
PUR
Insulation resistance
108 Ω
jumpered
Nej
LED
Ja
Materiał pierścienia gwintowanego
Mässing, förnicklad
Zinkpressgjutning
Névleges áram
4 A
Tension nominale
24 V
Tightening torque
M8: 0,5 - 0,6 Nm
Version
Tvillingkablar, hane, rak
2x hona, vinklad
Диапазон температур корпуса
-25…+85 °C
오염 심각도
3

Elektriska egenskaper

Insulation resistance
108 Ω
Tensión nominal
24 V

Allmänna standarder

Kontaktdon Norm
IEC 61076-2-101
IEC 61076-2-104

Normer

Kontaktdon Norm
IEC 61076-2-101
IEC 61076-2-104

Kontakt vänster

Stickkontakt vänster
sida, M12, A-kodad, Antal poler: 3, IP68, hankontakt, rak, oskärmad

Produktillustrationer

Överskrift för figur 08
Det idealiska verktyget: Screwty ® med momentfunktion
Bildtext-08
Light, securely screwed-in round plug-in connectors. Screwty set DM / VPE: 1 / Order No.: 1920000000 Adapters: M12, M12 F, M8, M8 F

Klassificeringar

ETIM 8.0
EC001855
ETIM 9.0
EC001855
ETIM 10.0
EC001855
ECLASS 14.0
27-06-03-11
ECLASS 15.0
27-06-03-11
