Egenskaper

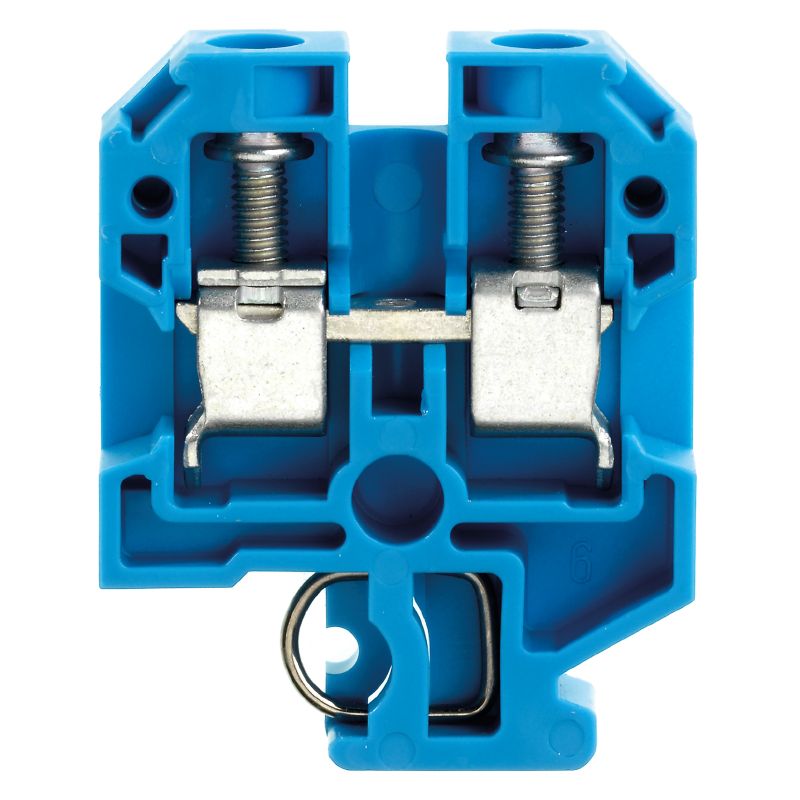

| Utförande | Genomgångsplintblock, Skruvanslutning, blå, 10 mm², 57 A, 800 V, Antal anslutningar: 2, Antal våningar: 1, TS 32, V-2, PA 66, 100 °C |
| Art.nr. | 0110080000 |
| Typ | SAK 10 BL |
| GTIN (EAN) | 4008190151799 |
| Förp. | 100 items |
| Djup | 49 mm |
| Byggdjup (tum) | 1,929 inch |
| Höjd | 40 mm |
| Bygghöjd (tum) | 1,575 inch |
| Bredd | 10 mm |
| Byggbredd (tum) | 0,394 inch |
| Nettovikt | 19,67 g |
| Lagertemperatur | -25 °C...55 °C |
| Temperaturområde för användning | For operating temperature range see EC Design Test Certificate / IEC Ex-Certificate of Conformity |
| Varaktig driftstemperatur, min. | −50 °C |
| Varaktig driftstemperatur, max. | 100 °C |
| RoHS-kompatibilitetsstatus | Kompatibel utan undantag |
| REACH SVHC | No SVHC above 0.1 wt% |
| Material | PA 66 |
| Färgkod | blå |
| Brännbarhetsklass enligt UL 94 | V-2 |
| Certifikat nr. (ATEX) | TUEV18ATEX8207U |
| Certifikat nr. (IECEX) | IECEXTUR18.0017U |
| Ström (ATEX) | 57 A |
| Ledararea max. (ATEX) | 16 mm² |
| Max. spänning (IECEX) | 550 V |
| Ström (IECEX) | 57 A |
| Ledararea max. (IECEX) | 16 mm² |
| Temperaturområde för användning | For operating temperature range see EC Design Test Certificate / IEC Ex-Certificate of Conformity |
| Märkning EN 60079-7 | Ex eb II C Gb |
| Ex 2014/34/EU märkning | II 2 G D |
| Utförande |
Skruvanslutning
för skruvbar överkoppling öppen på en sida |
| Ändplatta krävs | Ja |
| Antal potentialer | 1 |
| Antal våningar | 1 |
| Antal klämställen per våning | 2 |
| Antal potentialer per våning | 1 |
| Nivåer internt överkopplade | Nej |
| PE-anslutning | Nej |
| Skena | TS 32 |
| N-Funktion | Ja |
| PE-Funktion | Nej |
| PEN-Funktion | Nej |
| Antal likadana plintar | 1 |
| explosionstestat utförande | Nej |
| Montagesätt | ihakad |
| Monteringstyp | ihakad |
| Öppna sidor | höger |
| Anslutningstyp, ytterligare anslutning | Skruvanslutning |
| Ledardiameter, fintrådig med ändhylsa DIN 46228/1, ytterligare anslutning, max. | 10 mm² |
| Anslutningsarea, flertrådig, max. | 16 mm² |
| Anslutningsarea, flertrådig, min. | 1,5 mm² |
| Anslutningsområde, max. | 16 mm² |
| Anslutningsområde, min. | 1,5 mm² |
| Anslutningsriktning | på sidan |
| Anslutningstyp | Skruvanslutning |
| Antal anslutningar | 2 |
| Avisoleringslängd | 12 mm |
| Klingmått | 1,0 x 5,5 mm |
| Klämskruv | M 4 |
| Ledararea, entrådig, max. | 10 mm² |
| Ledararea, entrådig, min. | 1,5 mm² |
| Ledararea, fintrådig med ändhylsa DIN 46228/1, max. | 10 mm² |
| Ledararea, fintrådig med ändhylsa DIN 46228/1, min. | 1,5 mm² |
| Ledararea, fintrådig med ändhylsa DIN 46228/4, max. | 10 mm² |
| Ledararea, fintrådig med ändhylsor DIN 46228/4, min. | 1,5 mm² |
| Ledararea, fintrådig, min. | 1,5 mm² |
| Ledardiameter, AWG, max | AWG 6 |
| Ledardiameter, AWG, min. | AWG 14 |
| Ledardiameter, fintrådig, max. | 16 mm² |
| Tolkdorn enligt 60 947-1 | B6 |
| Tvilling-ändhylsa, max. | 6 mm² |
| Tvilling-ändhylsa, min. | 0,75 mm² |
| Åtdragningsmoment, max. | 2,4 Nm |
| Åtdragningsmoment, min. | 2 Nm |
| Certifikat nr. (CSA) | 154685-1501714 |
| Ledararea max. (CSA) | 6 AWG |
| Ledararea min. (CSA) | 14 AWG |
| Spänning grupp C (CSA) | 600 V |
| Ström Gr C (CSA) | 65 A |
| Ledardiameter, AWG, max | AWG 6 |
| Ledardiameter, AWG, min. | AWG 14 |
| Normer | IEC 60947-7-1 |
| Skena | TS 32 |
| Märkarea | 10 mm² |
| Märkspänning | 800 V |
| Märkspänning DC | 800 V |
| Märkström | 57 A |
| Ström med max. ledare | 76 A |
| Normer | IEC 60947-7-1 |
| Genomgångsmotstånd enligt IEC 60947-7-x | 0,56 mΩ |
| Märkstötspänning | 8 kV |
| Förlusteffekt enligt IEC 60947-7-x | 1,82 W |
| Nedsmutsningsgrad | 3 |
| Överspänningskategori | III |
| Certifikat nr. (UR) | E60693 |
| Ledarstorlek Factory wiring max (UR) | 6 AWG |
| Ledarstorlek Factory wiring min (UR) | 14 AWG |
| Ledarstorlek Field wiring max (UR) | 6 AWG |
| Ledarstorlek Field wiring min (UR) | 14 AWG |
| Spänning grupp C (UR) | 600 V |
| Ström Gr C (UR) | 60 A |
| Godkännande/Certifikat/Dokument om överensstämmelse |
[Attestation Of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_35467)
[cfat sak !=](https://mdcop.weidmueller.com/mediadelivery/asset/900_207087) [UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284523) [UKCA Ex Attestation of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_253945) [CB Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_89280) [CB Test Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_89281) [Lloyds Register Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_153736) [IECEx Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_207097) [ATEX Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_207098) [DNV Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_320351) [Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_36613) |
| Teknikuppgifter Data | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_58772) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.0110080000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=0110080000) |
| Meddelande om produktändring | [20210308 Technical Change SAK PA 32](https://mdcop.weidmueller.com/mediadelivery/asset/900_200383) |
| Användardokumentation |
[StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149)
[NTI SAK 10/32](https://mdcop.weidmueller.com/mediadelivery/asset/900_207105) |
| Kataloger | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000897 |
| ETIM 7.0 | EC000897 |
| ETIM 8.0 | EC000897 |
| ETIM 9.0 | EC000897 |
| ECLASS 9.0 | 27-14-11-20 |
| ECLASS 9.1 | 27-14-11-20 |
| ECLASS 10.0 | 27-14-11-20 |
| ECLASS 11.0 | 27-14-11-20 |
| ECLASS 12.0 | 27-14-11-20 |
| ECLASS 13.0 | 27-25-01-01 |
| ECLASS 14.0 | 27-25-01-01 |
| Godkännanden |            |
| ROHS | Uppfyllelse |
| UL File Number Search | [UL-webbplats](LINK/UL_search.html) |
| Certifikat nr. (UR) | E60693 |
| Certifikat nr (cURusEX) | E184763 |
