Egenskaper

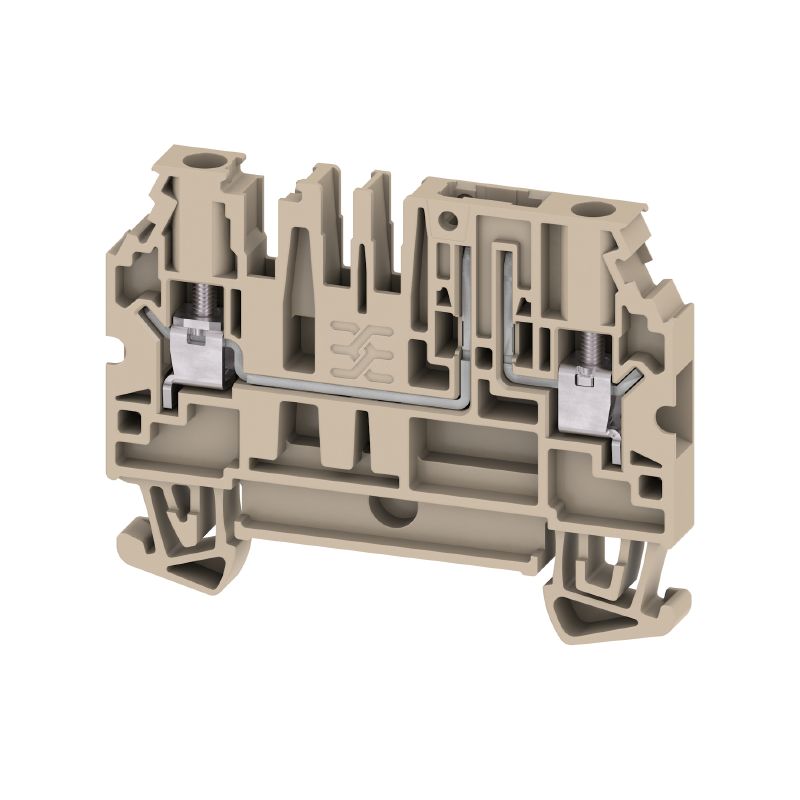

| Utförande | Frånskiljbar mätplint, Skruvanslutning, mörkbeige, 4 mm², 28 A, 500 V, Antal anslutningar: 2, Antal våningar: 1 |
| Art.nr. | 2892780000 |
| Typ | W2C 4 DT W/O DTLV |
| GTIN (EAN) | 4064675884439 |
| Förp. | 50 items |
| Djup | 48 mm |
| Byggdjup (tum) | 1,89 inch |
| Höjd | 60 mm |
| Bygghöjd (tum) | 2,362 inch |
| Bredd | 6,1 mm |
| Byggbredd (tum) | 0,24 inch |
| Nettovikt | 12,42 g |
| Varaktig driftstemperatur, min. | −60 °C |
| Varaktig driftstemperatur, max. | 130 °C |
| RoHS-kompatibilitetsstatus | Kompatibel utan undantag |
| REACH SVHC | No SVHC above 0.1 wt% |
| Material | Wemid |
| Färgkod | mörkbeige |
| Brännbarhetsklass enligt UL 94 | V-0 |
| Ändplatta krävs | Ja |
| Antal potentialer | 1 |
| Antal våningar | 1 |
| Antal klämställen per våning | 2 |
| Antal potentialer per våning | 1 |
| Nivåer internt överkopplade | Nej |
| Skena | TS 35 |
| N-Funktion | Nej |
| PE-Funktion | Nej |
| PEN-Funktion | Nej |
| explosionstestat utförande | Nej |
| Monteringstyp | TS 35 |
| rastbar | Ja |
| Öppna sidor | höger |
| Anslutningstyp, ytterligare anslutning | Skruvanslutning |
| Anslutningsarea, flertrådig, max. | 6 mm² |
| Anslutningsarea, flertrådig, min. | 0,25 mm² |
| Anslutningsområde, max. | 6 mm² |
| Anslutningsområde, min. | 0,25 mm² |
| Anslutningsriktning | på sidan |
| Anslutningstyp | Skruvanslutning |
| Anslutningstyp 2 | Skruvanslutning |
| Antal anslutningar | 2 |
| Avisoleringslängd | 8 mm |
| Klingmått | 6 x 3,5 mm |
| Klämskruv | M 3 |
| Ledararea, entrådig, max. | 6 mm² |
| Ledararea, entrådig, min. | 0,25 mm² |
| Ledararea, fintrådig med ändhylsa DIN 46228/1, max. | 4 mm² |
| Ledararea, fintrådig med ändhylsa DIN 46228/1, min. | 0,25 mm² |
| Ledararea, fintrådig med ändhylsa DIN 46228/4, max. | 4 mm² |
| Ledararea, fintrådig med ändhylsor DIN 46228/4, min. | 0,25 mm² |
| Ledararea, fintrådig, min. | 0,25 mm² |
| Ledardiameter, AWG, max | AWG 10 |
| Ledardiameter, AWG, min. | AWG 24 |
| Ledardiameter, fintrådig, max. | 6 mm² |
| Tolkdorn enligt 60 947-1 | A3 |
| Tvilling-ändhylsa, max. | 1,5 mm² |
| Tvilling-ändhylsa, min. | 0,5 mm² |
| Åtdragningsmoment, max. | 0,8 Nm |
| Åtdragningsmoment, min. | 0,5 Nm |
| integrerad mäthylsa | Nej |
| Längsfrånskiljning | utan |
| Tvärfrånskiljning | utan |
| Ledardiameter, AWG, max | AWG 10 |
| Ledardiameter, AWG, min. | AWG 24 |
| Normer | IEC 60947-7-1 |
| Skena | TS 35 |
| PEN-Funktion | Nej |
| Märkarea | 4 mm² |
| Märkspänning | 500 V |
| Märkspänning DC | 500 V |
| Märkström | 28 A |
| Ström med max. ledare | 28 A |
| Normer | IEC 60947-7-1 |
| Genomgångsmotstånd enligt IEC 60947-7-x | 1 mΩ |
| Märkstötspänning | 6 kV |
| Nedsmutsningsgrad | 3 |
| Överspänningskategori | III |
| Certifikat nr (cURus) | E60693 |
| Ledarstorlek Factory wiring max (cURus) | 12 AWG |
| Ledarstorlek Factory wiring min (cURus) | 24 AWG |
| Ledarstorlek Field wiring max (cURus) | 12 AWG |
| Ledarstorlek Field wiring min (cURus) | 24 AWG |
| Godkännande/Certifikat/Dokument om överensstämmelse |
[Attestation of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_302466)
[IECEx Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_302463) [ATEX Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_302464) [UKCA Ex Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_302465) [CCC Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_307337) [CB Test Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_321644) [UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284527) [Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_317183) |
| Teknikuppgifter Data | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_301868) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2892780000) |
| Användardokumentation | [NTI W2C 4 DT](https://mdcop.weidmueller.com/mediadelivery/asset/900_302473) |
| Kataloger | [Catalogues in PDF-format](https://www.weidmueller.com/int/service/technical_product_catalogues.jsp) |
| ETIM 6.0 | EC000902 |
| ETIM 7.0 | EC000902 |
| ETIM 8.0 | EC000902 |
| ETIM 9.0 | EC000902 |
| ECLASS 9.0 | 27-14-11-26 |
| ECLASS 9.1 | 27-14-11-26 |
| ECLASS 10.0 | 27-14-11-26 |
| ECLASS 11.0 | 27-14-11-26 |
| ECLASS 12.0 | 27-14-11-26 |
| ECLASS 13.0 | 27-25-01-09 |
| ECLASS 14.0 | 27-25-01-09 |
| Godkännanden |   |
| ROHS | Uppfyllelse |
| UL File Number Search | [UL-webbplats](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html) |
| Certifikat nr (cURus) | E60693 |
