Egenskaper
| Utförande | strömövervakning, ingångsström: 0...1 A AC/ 0...5 A AC/ 0...10 A AC, Utgång : 0-20 mA, 0-10 V |
| Art.nr. | 8523400000 |
| Typ | WAS1 CMA 1/5/10A AC |
| GTIN (EAN) | 4032248151691 |
| Förp. | 1 items |
| Leveransstatus | Denna artikel kommer inte längre att finnas i framtiden. |
| Tillgänglig till | 31.12.2022 |
| Alternativ produkt | [2044850000](~/p/2044850000) |
| Djup | 92,4 mm |
| Byggdjup (tum) | 3,638 inch |
| Bredd | 22,5 mm |
| Byggbredd (tum) | 0,886 inch |
| Längd | 72 mm |
| Bygglängd (tum) | 2,835 inch |
| Nettovikt | 76,9 g |
| Lagertemperatur | -20 °C...70 °C |
| Drifttemperatur | 0 °C...70 °C |
| Fuktighet vid driftstemperatur | 0...95 % (ingen daggbildning) |
| SIL enligt IEC 61508 | Ingen |
| MTTF | 533 a |
| RoHS-kompatibilitetsstatus | Kompatibel med undantag |
| RoHS-undantag (om tillämpligt/känt) | 7a, 7cI |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | b25f3b7c-b874-4a4e-a8b2-4f423a7e2a65 |
| Antal ingångar | 1 |
| ingångsfrekvens | 50...60 Hz |
| ingångsström | 0...1 A AC/ 0...5 A AC/ 0...10 A AC |
| Antal utgångar | 1 |
| Begränsning av utgångssignal | ca. 13 V resp 24 mA |
| Lastmotstånd spänning | ≥ 1 kΩ |
| Lastmotstånd ström | ≤ 600 Ω |
| Offsetspänning | max. 0,05 V |
| Offsetström | max. 100 µA |
| Utgångsspänning, kommentar | 0...10 V |
| Utgångsström | 0(4)...20 mA |
| Brytspänning AC, max. | 0 V |
| Märkkopplingsström | 0,1 A |
| Statusindikering |
LED ON: OK; LED blinkar: signal ej i området; LED OFF: Error |
| Galvanisk isolation | 2-vägsisolering |
| Konfiguration | DIP-switchar |
| noggrannhet | 0,5 % FSR |
| Skena | TS 35 |
| Skyddsklass | IP20 |
| Spänningsförsörjning | 24 V DC ± 10 % |
| Strömupptagning | 40 mA @ IUT = 20 mA |
| Svarstid | typ. 700 ms |
| Temperaturkoefficient | ≤ 200 ppm/K |
| EMC-Normer |
EN 55011
EN 61000-6 |
| Galvanisk isolation | 2-vägsisolering |
| Isolationsspänning | 4 kVeff / 5 s |
| Märkspänning | 300 V |
| Nedsmutsningsgrad | 2 |
| Stöthållspänning | 6 kV |
| Överspänningskategori | III |
| Ledaranslutningsteknik | Skruvanslutning |
| Anslutningstyp | Skruvanslutning |
| Anslutningsområde, märkarea | 2,5 mm² |
| Anslutningsområde, min. | 0,5 mm² |
| Anslutningsområde, max. | 2,5 mm² |
| Produktinformation |
Denna produkt kommer snart att ersättas med en ny produkt. Använd inte med nya system. Kontakta vår tekniska support. |
| Godkännande/Certifikat/Dokument om överensstämmelse | [Application notes -- Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_35479) |
| Användardokumentation | [Device description -- Instruction sheet](https://mdcop.weidmueller.com/mediadelivery/asset/900_35433) |
| Kataloger | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002653 |
| ETIM 7.0 | EC002653 |
| ETIM 8.0 | EC002653 |
| ETIM 9.0 | EC002653 |
| ECLASS 9.0 | 27-21-01-20 |
| ECLASS 9.1 | 27-21-01-20 |
| ECLASS 10.0 | 27-21-01-20 |
| ECLASS 11.0 | 27-21-01-20 |
| ECLASS 12.0 | 27-21-01-20 |
| ECLASS 13.0 | 27-21-01-20 |
| ECLASS 14.0 | 27-21-01-20 |
| Annonstext lång |

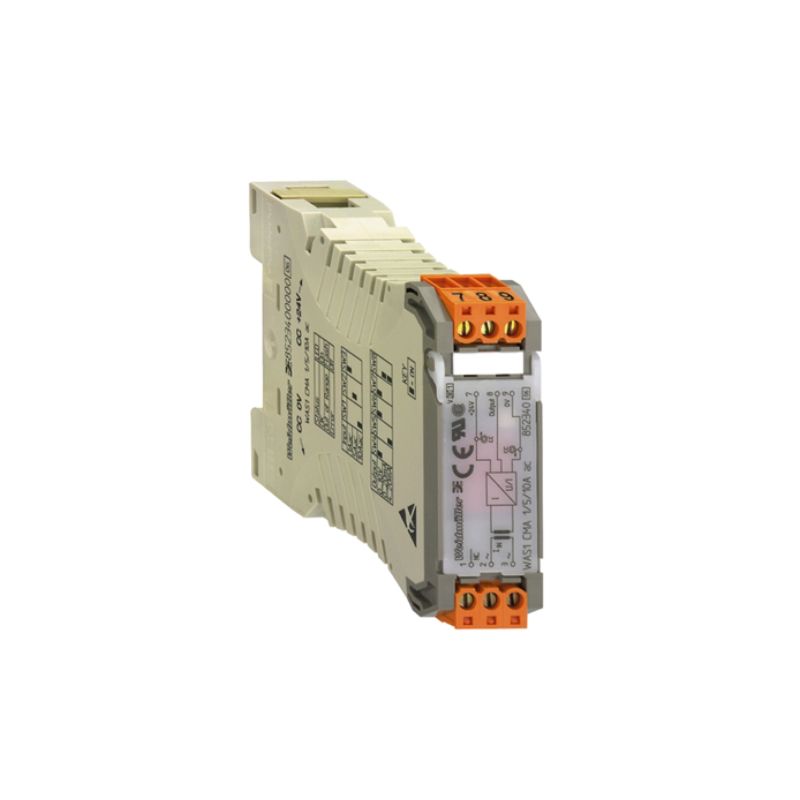

Övervakningskomponent för AC strömmar upp till 10A med normsignalutgång Kapsling för montage på TS35 Säker isolering EN 50178, 2-vägs-isolering upp till 6kV Typ WAS1 CMA 1/5/10A ac |
| Annonstext kort |
Övervakningskomponent för AC strömmar upp till 10A med normsignalutgång |
| Godkännanden |   |
| ROHS | Uppfyllelse |
| UL File Number Search | [UL-webbplats](LINK/UL_search.html) |
| Certifikat-Nr. (cULus) | E141197 |
