ZT 2.5/3AN/1
Produktillustration
ZT 2.5/3AN/1

ZT 2.5/3AN/1

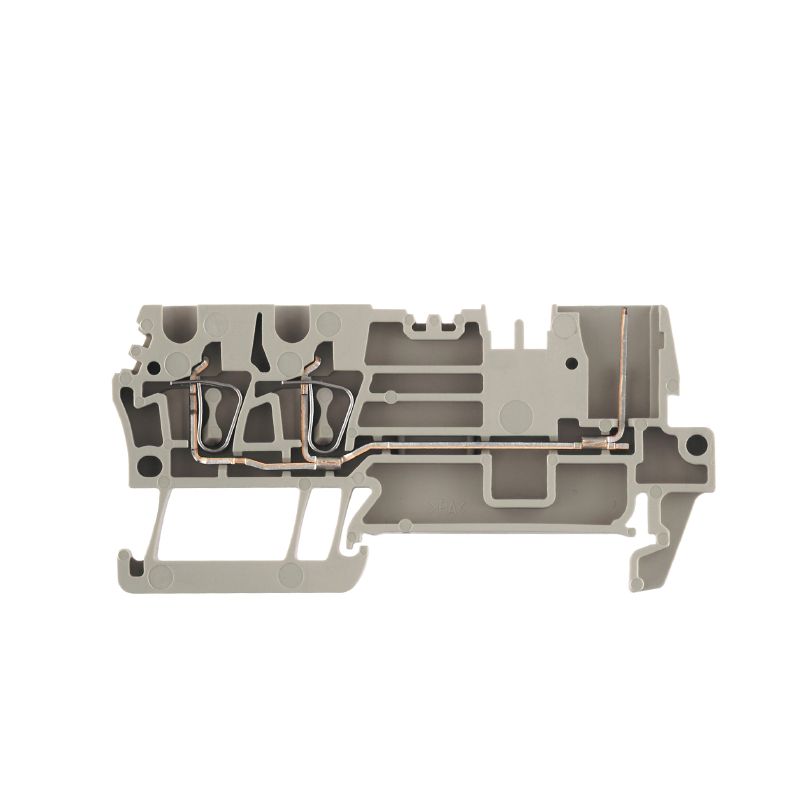

Z-series, Plug-in modular terminals, Rated cross-section: 2.5 mm², Tension-clamp connection, dark beige

Produkt-ID 1815090000
Öppna i konfiguratorn
Ladda ner datablad Teknisk support Nedladdningar av produkter
Tillbehör 34 Använda produkter 161
Homologaciones General ordering data Dimensiones y pesos Temperaturas Conformidad medioambiental del producto Material data System specifications Další technická data Klemmbare Leiter (Weiterer Anschluss) Vodiče k upevnění svorkou (jmenovité připojení) CSA rating data Všeobecně Datos nominales UL rating data Classifications

Homologaciones

Schválení
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/cbf09862-97e9-475d-b71a-c6db1e3e9933/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/35c2d189-508a-474d-b19d-eb9035fb9c7c/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
Megfelel
UL File Number Search
[UL weboldal](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Č. osvědčení (cURus)
E60693

General ordering data

Verze
Z-series, Plug-in modular terminals, Rated cross-section: 2.5 mm², Tension-clamp connection, dark beige
Art.nr.
1815090000
Typ
ZT 2.5/3AN/1
GTIN (EAN)
4032248370009
Množství
50 Pezzo

Dimensiones y pesos

Hloubka
34,5 mm
Depth (inches)
1,358 inch
Depth including DIN rail
35 mm
Výška
71,5 mm
Height (inches)
2,815 inch
Šířka
5,1 mm
Szélesség (coll)
0,201 inch
Čistá hmotnost
7,46 g

Temperaturas

Skladovací teplota
-25 °C...55 °C
Okolní teplota
-5 °C…40 °C
Temperatura d'esercizio continuo, min.
−50 °C
Temperatura d'esercizio continuo, max.
120 °C

Conformidad medioambiental del producto

Stav souladu se směrnicí RoHS
Conforme sin exención
REACH SVHC
Nincs 0,1 tömeg% feletti SVHC

Material data

Základní materiál
Wemid
Barevný
sötétbézs
Klasifikace hořlavosti UL 94
V-0

System specifications

Verze
2 tension-clamp connections - 1 plug-in connection
pluggable
Nutná koncová deska
Yes
Počet potenciálů
1
Szintek száma
1
Rögzítési pontok száma szintenként
3
Počet pólů na řadu
1
Úrovně propojené interně
No
PE připojení
No
Nosná lišta
TS 35
PE funkce
No

Další technická data

Otevřené strany
pravá
Typ montáže
gerastet
Verze testovaná ve výbušném prostředí
No

Klemmbare Leiter (Weiterer Anschluss)

Průřez vodiče, pružný plus plastová manžeta DIN 46228/1, další připojení, max.
2,5 mm²
Typ připojení, další připojení
steckbar

Vodiče k upevnění svorkou (jmenovité připojení)

Délka odizolování
10 mm
Délka tubusu pro vodičovou koncovku bez plastové objímky DIN 46228/1
  • Délka tubusu:
    • jmen.:
      10 mm
  • Průřez připojení vodiče:
    • jmen.:
      0,5 mm²
  • Délka tubusu:
    • jmen.:
      10 mm
  • Průřez připojení vodiče:
    • jmen.:
      0,75 mm²
  • Délka tubusu:
    • jmen.:
      10 mm
  • Průřez připojení vodiče:
    • jmen.:
      1 mm²
  • Délka tubusu:
    • min.:
      10 mm
    • max.:
      12 mm
  • Průřez připojení vodiče:
    • jmen.:
      1,5 mm²
  • Délka tubusu:
    • min.:
      10 mm
    • max.:
      12 mm
  • Průřez připojení vodiče:
    • jmen.:
      2,5 mm²
Délka tubusu pro vodičovou koncovku s plastovou objímkou DIN 46228/4
  • Délka tubusu:
    • min.:
      6 mm
    • max.:
      10 mm
  • Průřez připojení vodiče:
    • jmen.:
      0,5 mm²
  • Délka tubusu:
    • min.:
      6 mm
    • max.:
      12 mm
  • Průřez připojení vodiče:
    • jmen.:
      0,75 mm²
  • Délka tubusu:
    • min.:
      6 mm
    • max.:
      12 mm
  • Průřez připojení vodiče:
    • jmen.:
      1 mm²
  • Délka tubusu:
    • min.:
      8 mm
    • max.:
      12 mm
  • Průřez připojení vodiče:
    • jmen.:
      1,5 mm²
  • Délka tubusu:
    • min.:
      8 mm
    • max.:
      12 mm
  • Průřez připojení vodiče:
    • jmen.:
      2,5 mm²
Měřidlo podle IEC 60947-1
A2
Počet připojení
3
Průřez propojení AWG, max.
AWG 26
Průřez propojení AWG, min.
AWG 12
Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/1, max.
2,5 mm²
Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/1, min.
0,13 mm²
Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/4, max.
2,5 mm²
Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/4, min.
0,13 mm²
Průřez připojení vodiče, pevné jádro, max.
4 mm²
Průřez připojení vodiče, pevné jádro, min.
0,13 mm²
Průřez připojení vodičů, jemně stáčené, max.
4 mm²
Průřez připojení vodičů, jemně stáčené, min.
0,13 mm²
Průřez připojení vodičů, splétané, max.
4 mm²
Průřez připojení vodičů, splétané, min.
0,13 mm²
Směr připojení
oben
Typ připojení
Zugfederanschluss
Typ připojení 2
Steckanschluss
Upínací rozsah, max.
4 mm²
Upínací rozsah, min.
0,13 mm²
Velikost nože
0,6 x 3,5 mm

CSA rating data

Průřez vodiče max. (cCSAusX)
12 AWG
Průřez vodiče min. (cCSAusX)
26 AWG
Velikost napětí C (cCSAus)
300 V
Velikost napětí D (cCSAus)
600 V
Velikost proudu C (cCSAus)
20 A
Velikost proudu D (cCSAus)
5 A
Číslo osvědčení (cCSAus)
154685-1460993

Všeobecně

Nosná lišta
TS 35
Průřez propojení AWG, max.
AWG 26
Průřez propojení AWG, min.
AWG 12

Datos nominales

Jmenovitý průřez
2,5 mm²
Jmenovité napětí
500 V
Max. napětí opěry svodek a systém s možností zapojení
690 V
Jmenovité DC napětí
500 V
Jmenovitý proud
24 A
Proud při maximu vodičů
24 A
Resistenza di passaggio conforme a IEC 60947-7-x
1,33 mΩ
Jmenovité impulzní výdržné napětí
6 kV
Ztráta výkonu v souladu s normou IEC 60947-7-x
0,77 W
Kategorie rázového napětí
III
Závažnost znečištění
3

UL rating data

Průřez vodiče propojení v terénu max. (cURus)
12 AWG
Průřez vodiče propojení v terénu min. (cURus)
26 AWG
Průřez vodiče propojení z výroby max. (cURus)
12 AWG
Průřez vodiče propojení z výroby min. (cURus)
26 AWG
Velikost napětí C (cURus)
300 V
Velikost napětí D (cURus)
600 V
Velikost proudu C (cURus)
20 A
Velikost proudu D (cURus)
5 A
Č. osvědčení (cURus)
E60693

Classifications

ETIM 8.0
EC000897
ETIM 9.0
EC000897
ETIM 10.0
EC000897
ECLASS 14.0
27-25-01-17
ECLASS 15.0
27-25-01-17
