Данный продукт вскоре больше не будет доступен.

Последняя дата заказа: /Date(1793401200000)/

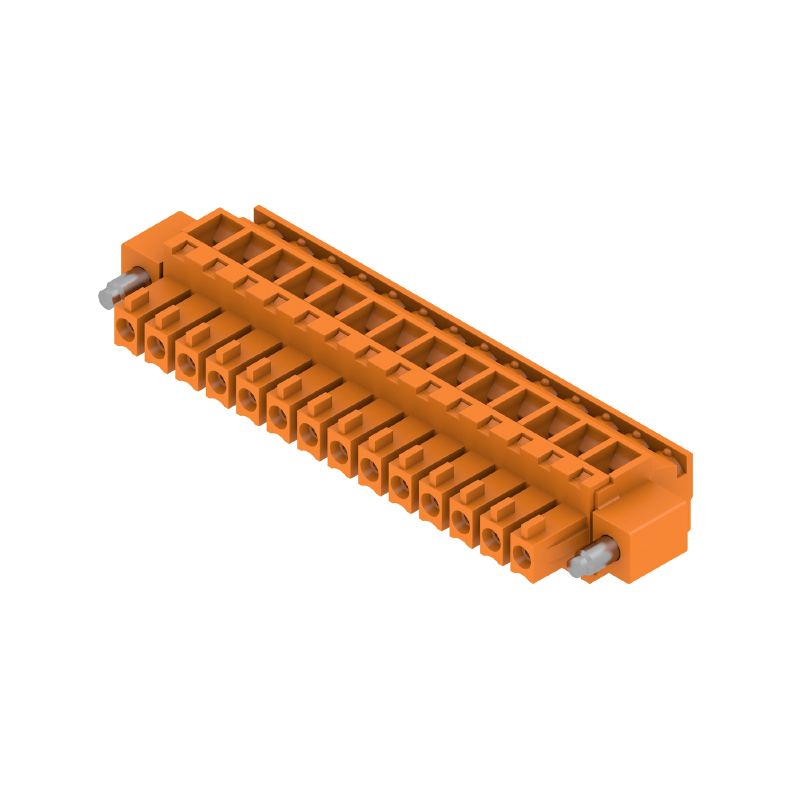

PCB plug-in connector, female plug, 3.81 mm, Number of poles: 14, 90°, Clamping yoke connection, Clamping range, max. : 1.5 mm², Box

№ продукта 1940100000
Загрузить спецификации Инженерная поддержка Загрузка продуктов
Сопрягаемые детали 2 Связанные продукты 19
Сертификаты General ordering data Dimensions and weights Экологическое соответствие изделия Parametri del sistema Materialdata Przewody pasujące do złącza Rated data acc. to IEC CSA névleges adatok Номинальные характеристики по UL 1059 Csomagolás Типовые испытания Важное примечание Классификации

Сертификаты

Сертификаты
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Соответствовать
UL File Number Search
[Сайт UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Сертификат № (cURus)
E60693

General ordering data

Версия
PCB plug-in connector, female plug, 3.81 mm, Number of poles: 14, 90°, Clamping yoke connection, Clamping range, max. : 1.5 mm², Box
Заказ №
1940100000
Тип
BCZ 3.81/14/90F SN OR BX
GTIN (EAN)
4032248656721
Кол.
50 Штука
Продуктное отношение
IEC: 320 V / 17.5 A / 0.2 - 1.5 mm²
UL: 300 V / 10 A / AWG 28 - AWG 16
Упаковка
Ящик
Статус поставки
Эта артикул в перспективе будет недоступен.
Последняя дата заказа
/Date(1793401200000)/

Dimensions and weights

Глубина
19,1 mm
Глубина (дюймов)
0,752 inch
Высота
10,5 mm
Высота (в дюймах)
0,413 inch
Ширина
63,76 mm
Ширина (в дюймах)
2,51 inch
Масса нетто
10,09 g

Экологическое соответствие изделия

Состояние соответствия RoHS
Соответствует с исключением
Исключение из RoHS (если применимо/известно)
6c
REACH SVHC
Lead 7439-92-1
SCIP
ea9dd4b8-c51f-409c-885a-41700372be61

Parametri del sistema

Product family
OMNIMATE Signal - series BC/SC 3.81
Type of connection
Полевое соединение
Метод проводного соединения
Винтовое соединение
Шаг в мм (P)
3,81 mm
Шаг в дюймах (P)
0,15 "
Направление вывода кабеля
90°
Number of poles
14
L1(mm)
49,53 mm
L1 w calach
1,95 "
Количество рядов
1
Pin series quantity
1
Rated cross-section
1 mm²
Защита от прикосновения согласно DIN VDE 57 106
защита от доступа пальцем
Protección contra contacto según DIN VDE 0470
IP 20 с проникновением/IP 10 без проникновения
Вид защиты
IP20
Volume resistance
≤5 mΩ
Kódolható
Да
Stripping length
7 mm
Зажимной винт
M 2
Лезвие отвертки
0,4 x 2,5
Лезвие отвертки стандартное
DIN 5264
Циклы коммутации
25
Усилие вставки на полюс, макс.
7 N
Усилие вытягивания на полюс, макс.
5 N
Момент затяжки
  • Тип момента затяжки:
    Подключение проводов
  • Информация по использованию:
    • Момент затяжки:
      • мин.:
        0,2 Nm
      • макс.:
        0,25 Nm
  • Тип момента затяжки:
    Винтовой фланец
  • Информация по использованию:
    • Момент затяжки:
      • мин.:
        0,15 Nm
      • макс.:
        0,2 Nm

Materialdata

Изоляционный материал
PA 66 GF 30
Цветовой код
оранжевый
Таблица цветов (аналогич.)
RAL 2000
Группа изоляционного материала
II
Сравнительный показатель пробоя (CTI)
≥ 550
Класс пожаростойкости UL 94
V-0
Материал контакта
Сплав меди
Поверхность контакта
луженые
Структура слоев штепсельного контакта
0.5...1.5 µm Cu / 2...5 µm Sn
Температура хранения, мин.
-40 °C
Температура хранения, макс.
70 °C
Рабочая температура, мин.
-50 °C
Рабочая температура, макс.
120 °C
Температурный диапазон монтажа, мин.
-25 °C
Температурный диапазон монтажа, макс.
120 °C

Przewody pasujące do złącza

Диапазон зажима, мин.
0,08 mm²
Диапазон зажима, макс.
1,5 mm²
Поперечное сечение подключаемого провода AWG, мин.
AWG 28
Поперечное сечение подключаемого провода AWG, макс.
AWG 16
Одножильный, мин. H05(07) V-U
0,2 mm²
Одножильный, макс. H05(07) V-U
1,5 mm²
Гибкий, мин. H05(07) V-K
0,2 mm²
Гибкий, макс. H05(07) V-K
1,5 mm²
С наконечником DIN 46 228/4, мин.
0,2 mm²
С наконечником DIN 46 228/4, макс.
1,5 mm²
с обжимной втулкой для фиксации концов проводов, DIN 46228 часть 1, мин.
0,2 mm²
С кабельным наконечником согласно DIN 46 228/1, макс.
1,5 mm²
Нутрометр в соответствии с EN 60999 a x b; ø
2,4 мм x 1,5 мм
Зажимаемый проводник
  • Сечение подсоединяемого провода:
    • Тип:
      тонкожильный провод
    • номин.:
      0,5 mm²
  • кабельный наконечник:
    • Длина снятия изоляции:
      • номин.:
        6 mm
    • Рекомендованная обжимная втулка для фиксации концов проводов:
      0282600000
  • Сечение подсоединяемого провода:
    • Тип:
      тонкожильный провод
    • номин.:
      0,75 mm²
  • кабельный наконечник:
    • Длина снятия изоляции:
      • номин.:
        6 mm
    • Рекомендованная обжимная втулка для фиксации концов проводов:
      0282700000
  • Сечение подсоединяемого провода:
    • Тип:
      тонкожильный провод
    • номин.:
      1 mm²
  • кабельный наконечник:
    • Длина снятия изоляции:
      • номин.:
        6 mm
    • Рекомендованная обжимная втулка для фиксации концов проводов:
      0372600000
  • Сечение подсоединяемого провода:
    • Тип:
      тонкожильный провод
    • номин.:
      1,5 mm²
  • кабельный наконечник:
    • Длина снятия изоляции:
      • номин.:
        7 mm
    • Рекомендованная обжимная втулка для фиксации концов проводов:
      0372700000
Текст ссылки
Наружный диаметр пластиковой манжеты не должен превышать размер шага (P)
Длина кабельных наконечников подбирается в зависимости от типа продукта и номинального напряжения.

Rated data acc. to IEC

tested acc. to standard
IEC 60664-1
IEC 61984
Номинальный ток, мин. кол-во контактов (Tu = 20 °C)
17,5 A
Номинальный ток, макс. кол-во контактов (Tu = 20 °C)
15,9 A
Номинальный ток, мин. кол-во контактов (Tu = 40 °C)
17,5 A
Номинальный ток, макс. кол-во контактов (Tu = 40 °C)
14,1 A
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения II/2
320 V
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения III/2
160 V
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения III/3
160 V
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения II/2
2,5 kV
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения III/2
2,5 kV
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения III/3
2,5 kV
Устойчивость к воздействию кратковременного тока
3 x 1 сек. с 76 A

CSA névleges adatok

Intézet (CSA)
CSA
Certificate No. (CSA)
200039-1121690
Номинальное напряжение (группа использования B/CSA)
300 V
정격 전압(사용 그룹 C / CSA)
50 V
Номинальный ток (группа использования B/CSA)
8 A
Номинальный ток (группа использования C/CSA)
8 A
Поперечное сечение подключаемого провода AWG, мин.
AWG 28
Поперечное сечение подключаемого провода AWG, макс.
AWG 16
Ссылка на утвержденные значения
В технических характеристиках приведены максимальное значения, подробные сведения см. в сертификате об утверждении.

Номинальные характеристики по UL 1059

Institute (cURus)
CURUS
Certificate No. (cURus)
E60693
Märkspänning (användargrupp B / UL 1059)
300 V
Nennspannung (Use group D / UL 1059)
300 V
Rated current (Use group B / UL 1059)
10 A
Intensidad nominal (Use Group D / UL 1059)
10 A
Vezeték keresztmetszet, AWG, min.
AWG 28
와이어 단면적, AWG, 최대
AWG 16
Ссылка на утвержденные значения
В технических характеристиках приведены максимальное значения, подробные сведения см. в сертификате об утверждении.

Csomagolás

Csomagolás
Doboz
VPE-längd
60 mm
VPE с
70 mm
Altezza VPE
215 mm

Типовые испытания

Испытание: Прочность маркировки
  • Стандарт:
    DIN EN 61984, раздел 7.3.2/09.02, используя образец из DIN EN 60068-2-70/07.96
  • Испытание:
    отметка о происхождении, обозначение типа, номинальное напряжение, номинальное поперечное сечение, шаг, тип материала, сертификация и маркировка UL, сертификация и маркировка CSA
  • Оценивание:
    доступно
  • Испытание:
    прочность
  • Оценивание:
    пройдено
Испытание: Незадействование (невзаимозаменяемость)
  • Стандарт:
    DIN EN 61984, раздел 6.3 и 6.9.1/09.02, DIN EN 60512-13-5 / 11.06
  • Испытание:
    Развернуто на 180° без кодирующих элементов
  • Оценивание:
    пройдено
  • Испытание:
    визуальный контроль
  • Оценивание:
    пройдено
Испытание: Зажимное поперечное сечение
  • Стандарт:
    DIN EN 60999-1, раздел 7 и 9.1/12.00, DIN EN 60947-1, раздел 8.2.4.5.1/12.02
  • Тип проводника:
    • Тип провода и его поперечное сечение:
      цельный 0,08 мм²
    • Тип провода и его поперечное сечение:
      многожильный 0,08 мм²
    • Тип провода и его поперечное сечение:
      цельный 1,5 мм²
    • Тип провода и его поперечное сечение:
      многожильный 1,5 мм²
    • Тип провода и его поперечное сечение:
      AWG 28/1
    • Тип провода и его поперечное сечение:
      AWG 28/19
    • Тип провода и его поперечное сечение:
      AWG 16/1
    • Тип провода и его поперечное сечение:
      AWG 16/19
  • Оценивание:
    пройдено
Испытание на повреждение из-за случайного ослабления проводов
  • Стандарт:
    DIN EN 60999-1, раздел 9.4/12.00
  • Требование:
    0,2 кг
  • Тип проводника:
    • Тип провода и его поперечное сечение:
      многожильный 0,25 мм²
    • Тип провода и его поперечное сечение:
      AWG 28/1
    • Тип провода и его поперечное сечение:
      AWG 28/19
  • Оценивание:
    пройдено
  • Требование:
    0,3 кг
  • Тип проводника:
    • Тип провода и его поперечное сечение:
      цельный 0,5 мм²
  • Оценивание:
    пройдено
  • Требование:
    0,4 кг
  • Тип проводника:
    • Тип провода и его поперечное сечение:
      цельный 1,5 мм²
    • Тип провода и его поперечное сечение:
      многожильный 1,5 мм²
    • Тип провода и его поперечное сечение:
      AWG 16/1
    • Тип провода и его поперечное сечение:
      AWG 16/19
  • Оценивание:
    пройдено
Испытание на выдергивание
  • Стандарт:
    DIN EN 60999-1, раздел 9.5/12.00
  • Требование:
    ≥10 N
  • Тип проводника:
    • Тип провода и его поперечное сечение:
      многожильный 0,25 мм²
    • Тип провода и его поперечное сечение:
      AWG 28/1
    • Тип провода и его поперечное сечение:
      AWG 28/19
  • Оценивание:
    пройдено
  • Требование:
    ≥20 N
  • Тип проводника:
    • Тип провода и его поперечное сечение:
      H05V-U0.5
  • Оценивание:
    пройдено
  • Требование:
    ≥40 N
  • Тип проводника:
    • Тип провода и его поперечное сечение:
      H07V-U1.5
    • Тип провода и его поперечное сечение:
      H07V-K1.5
    • Тип провода и его поперечное сечение:
      AWG 16/1
    • Тип провода и его поперечное сечение:
      AWG 16/19
  • Оценивание:
    пройдено

Важное примечание

Соответствие IPC
Заявление о соответствии: все изделия разрабатываются, производятся и поставляются в соответствии с установленными международными стандартами и нормами и соответствуют характеристикам, указанным в технической документации, а также обладают декоративными свойствами в соответствии с IPC-A-610, "Класс 2". Любые другие запросы информации об изделиях могут быть рассмотрены по запросу.
Примечания

• Дополнительные варианты по запросу
• Номинальный ток указан для номин. сечения и мин. числа контактов.
• Кабельный наконечник без изоляции согласно DIN 46228/1
• Кабельный наконечник с изоляцией согласно DIN 46228/4
• P на чертеже – шаг
• Расчетные данные относятся к соответствующему компоненту. Воздушные зазоры и пути утечки к другим компонентам должны быть сформированы согласно соответствующим стандартам, регламентирующим применение.
• В соответствии с IEC 61984, OMNIMATE-соединители являются соединителями без отключающей способности (COC). Во время использования по назначению соединители не могут быть задействованы или отсоединены, когда они находятся под напряжением или под нагрузкой
• Длительное хранение продукта при средней температуре 50 °C и максимальной влажности 70%, 36 месяцев

Классификации

ETIM 8.0
EC002638
ETIM 9.0
EC002638
ETIM 10.0
EC002638
ECLASS 14.0
27-46-02-02
ECLASS 15.0
27-46-02-02
