接插件BLZP 5.00HC/06/270 SN OR BX

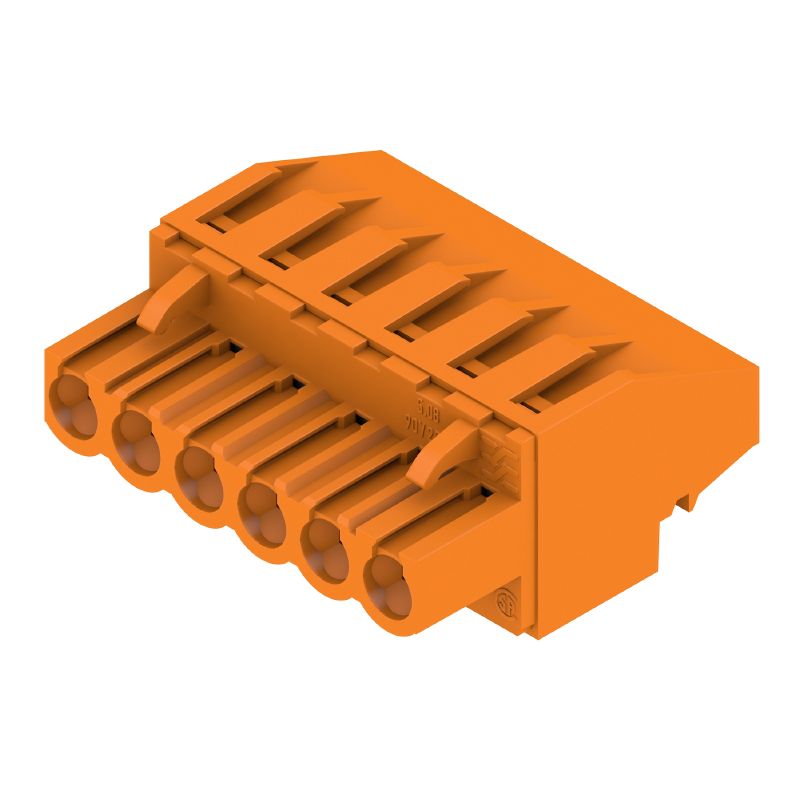

产品图片
接插件BLZP 5.00HC/06/270 SN OR BX
产品图片
接插件BLZP 5.00HC/06/270 SN OR BX
Dimensional drawing

接插件BLZP 5.00HC/06/270 SN OR BX

PCB 接插件, 插头, 5.00 mm, 回路数: 6, 270°, 压线框联接, 压接范围，最大 : 4 mm², 盒装

商品编号 1958830000
下载技术数据页 工程支持 产品下载
配件 6 配合件 21 相关商品 33
审批 通用订货数据 尺寸和重量 环保产品合规 系统参数 材料数据 适用导线 额定数据符合 IEC 标准 额定数据符合 CSA 标准 额定数据符合 UL 1059 标准 包装 重要注意事项 分类

审批

Dopuszczenia
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
一致
UL File Number Search
[UL 网站](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
cURus 证书号
E60693

通用订货数据

Wersja
PCB 接插件, 插头, 5.00 mm, 回路数: 6, 270°, 压线框联接, 压接范围，最大 : 4 mm², 盒装
Nr zam.
1958830000
Typ
BLZP 5.00HC/06/270 SN OR BX
GTIN (EAN)
4032248637669
数量
60 PC
产品数据
IEC: 400 V / 23 A / 0.2 - 4 mm²
UL: 300 V / 20 A / AWG 26 - AWG 12
包装
盒装

尺寸和重量

Głębokość
27.2 mm
深度 (英寸)
1.071 inch
Wysokość
14.1 mm
高度 (英寸)
0.555 inch
Szerokość
30 mm
宽度 (英寸)
1.181 inch
Masa netto
10.311 g

环保产品合规

Status zgodności z dyrektywą RoHS
合规，无例外
REACH SVHC
不超过 0.1 wt% 的高度关注物质 (SVHC)
产品碳足迹
  • 从摇篮到大门:
    0,241 kg CO2 eq.

系统参数

产品系列
OMNIMATE 信号 - BL/SL 5.00 系列
联接类型
现场接线
Wire connection method
压线框联接
Raster in mm (P)
5 mm
Raster in Zoll (P)
0.197 "
Leiterabgangsrichtung
270°
回路数
6
L1（mm）
25 mm
L1（inch）
0.985 "
Número de series
1
插针排数
1
额定横截面
4 mm²
防触电保护（按照DIN VDE57106）
手指安全保护
防触电保护（按照DIN VDE 0470）
IP 20 已插入/ IP 10 未插入
防护等级
IP20
通道电阻
≤5 mΩ
可编码
是
剥线长度
7 mm
压接螺钉
M 2.5
直杆螺丝刀口尺寸
0.6 x 3.5
PH 1
PZ 1
相关标准
DIN 5264
ISO 8764/2-PH
ISO 8764/2-PZ
插拔次数
25
插拔力 / 回路，最大
10 N
拉力 / 回路，最大
9 N
拧紧扭矩
  • 扭矩类型:
    导线连接
  • 使用信息:
    • 扭紧力矩:
      • 最小:
        0.4 Nm
      • 最大:
        0.5 Nm

材料数据

绝缘材料
PBT
颜色编码
橙色
Таблица цветов (аналогич.)
RAL 2000
绝缘材料组
IIIa
相比漏电起痕指数（CTI）
≥ 200
Opór izolacji
≥ 108 Ω
阻燃等级符合 UL 94
V-0
Материал контакта
铜合金
Contact surface
镀锡
Структура слоев штепсельного контакта
4...8 µm Sn 热浸镀锡
最低存放温度.
-40 °C
最高存放温度
70 °C
最低操作温度
-50 °C
最高操作温度
100 °C
最小安装温度
-25 °C
最大安装温度范围
100 °C

适用导线

Zakres zaciskania, min.
0.13 mm²
Zakres zaciskania, maks.
4 mm²
导线最小压接面积 AWG
AWG 30
przekrój przyłączeniowy przewodu AWG, maks.
AWG 12
单股导线的，最小值 H05(07) V-U
0.2 mm²
jednodrutowe, maks. H05(07) V-U
4 mm²
软导线，最小压接面积 H05(07) V-K
0.2 mm²
软导线，最大压接面积 H05(07) V-K
4 mm²
z AEH z kołnierzem DIN 46 228/4, min.
0.2 mm²
最大压接面积 带预绝缘管状端头(DIN 46 228/4)
2.5 mm²
带导线管状端头，DIN 46228 部分 1，最小
0.2 mm²
С кабельным наконечником согласно DIN 46 228/1, макс.
4 mm²
塞规符合 EN 60999 a x b；ø
2.8 mm x 2.4 mm
可压接导线
  • 导线连接 截面积:
    • 型号:
      细绞线
    • 标称:
      0.5 mm²
  • 管状端头:
    • 剥线长度:
      • 标称:
        6 mm
    • 推荐的管状端头:
      0282600000
  • 导线连接 截面积:
    • 型号:
      细绞线
    • 标称:
      1 mm²
  • 管状端头:
    • 剥线长度:
      • 标称:
        6 mm
    • 推荐的管状端头:
      0372600000
  • 导线连接 截面积:
    • 型号:
      细绞线
    • 标称:
      1.5 mm²
  • 管状端头:
    • 剥线长度:
      • 标称:
        7 mm
    • 推荐的管状端头:
      0372700000
  • 导线连接 截面积:
    • 型号:
      细绞线
    • 标称:
      2.5 mm²
  • 管状端头:
    • 剥线长度:
      • 标称:
        7 mm
    • 推荐的管状端头:
      0373000000
  • 导线连接 截面积:
    • 型号:
      细绞线
    • 标称:
      0.75 mm²
  • 管状端头:
    • 剥线长度:
      • 标称:
        6 mm
    • 推荐的管状端头:
      0282700000
Текст ссылки
塑料套环的外径不应大于节距 (P)
根据产品和额定电压选择管状端头的长度。

额定数据符合 IEC 标准

依据标准进行测试
IEC 60664-1
IEC 61984
额定电流，最小回路数 (Tu = 20°C)
23 A
额定电流，最大回路数 (Tu = 20°C)
18 A
Номинальный ток, мин. кол-во контактов (Tu = 40 °C)
21 A
额定电流，最大回路数 (Tu = 40°C)
16 A
额定电压值（过电压等级II/污染等级2）
400 V
额定电压值（过电压等级III/污染等级2）
320 V
额定电压值（过电压等级III/污染等级3）
250 V
额定冲击电压（过压等级 II/污染等级2）
4 kV
额定冲击电压（过压等级III/污染等级2）
4 kV
Rated impulse voltage for surge voltage class/ contamination degree III/3
4 kV
Korttidströmhållfasthet
3 x 1s ， 120 A

额定数据符合 CSA 标准

机构
CSA
CSA 认证号
200039-1121690
额定电压 (使用组 B / CSA)
300 V
额定电压 (使用组 C / CSA)
50 V
Nennspannung (Use group D / CSA)
300 V
Nennstrom (Use group B / CSA)
20 A
Intensidad nominal (Use Group D / CSA)
20 A
Průřez vodiče AWG, min.
AWG 30
Průřez vodiče AWG, max.
AWG 12
Referencia para valores de homologación
规格为最大值，详情参见认证证书。

额定数据符合 UL 1059 标准

机构
CURUS
cURus 证书号
E60693
额定电压 (使用组 B / UL 1059)
300 V
额定电压 (使用组 D / UL 1059)
300 V
额定电流 (使用组 B / UL 1059)
20 A
额定电流 (使用组 D / UL 1059)
10 A
导线最小压接面积，AWG
AWG 26
导线最大压接面积，AWG
AWG 12
Referencia para valores de homologación
规格为最大值，详情参见认证证书。

包装

包装
盒装
VPE 长度
350 mm
VPE 宽度
140 mm
VPE 高度
32 mm

重要注意事项

Zgodność IPC
符合性：该产品根据国际认可的标准进行开发、生产和交付，符合数据页中确保的特性，装饰性特性满足 IPC-A-610 “等级 2”。其他针对产品的权利主张可以应要求进行评估。
Uwagi

• 按照垂询要求提供其他版本
• 根据需求可以提供镀金产品
• 额定电流大小与额定截面积和产品的位数有关系
• 针对裸端头
• 针对带护套的管状端头
• 图示中P = 间距
• 该额定数据只适用于产品本身。对电气间隙和爬电距离的设定符合相关行业的应用标准。
• 根据 IEC 61984，OMNIMATE 接插件是无断电能力 (COC) 的接插件。在指定使用期间，接插件不得在带电或负载下接合或脱离
• 产品在平均温度 50 °C 和最大湿度 70% 的条件下长期储存 36 个月

分类

ETIM 8.0
EC002638
ETIM 9.0
EC002638
ETIM 10.0
EC002638
ECLASS 14.0
27-46-02-02
ECLASS 15.0
27-46-02-02
