SAIE-M8S-8-H5.5TL
A kép illusztráció
SAIE-M8S-8-H5.5TL
Méretrajz
L (board-to-board distance) = 5.5mm
SAIE-M8S-8-H5.5TL

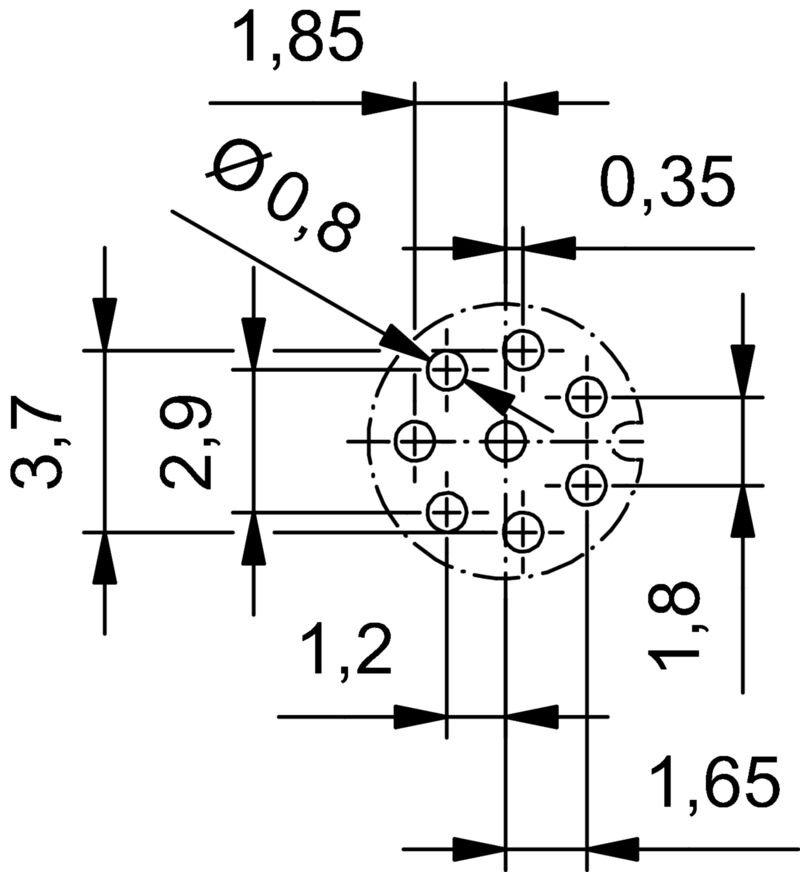

NYÁK kivitel
SAIE-M8S-8-H5.5TL

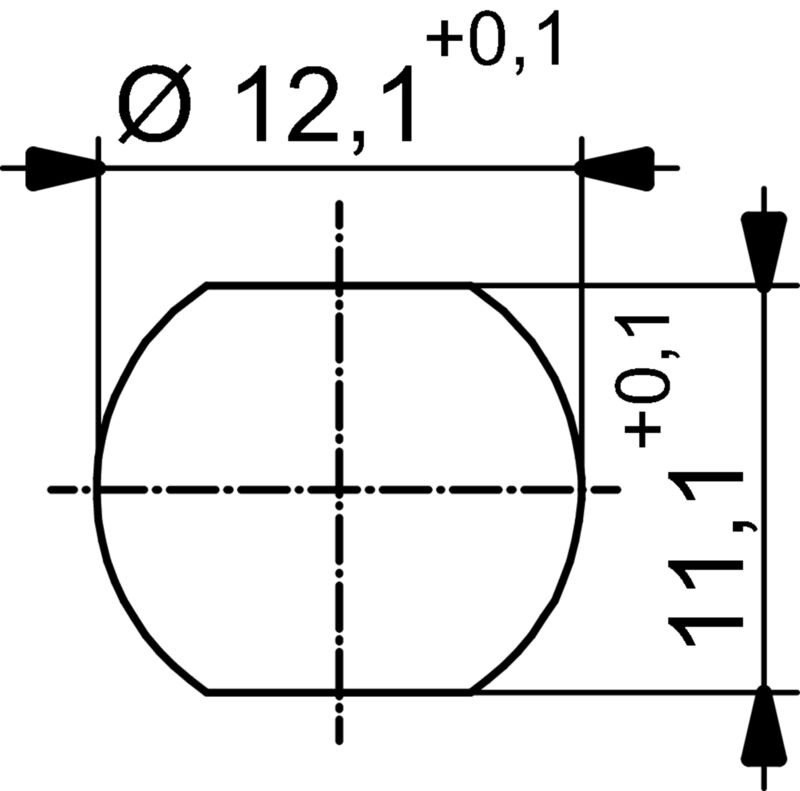

Előlap-kivágás
SAIE-M8S-8-H5.5TL
Póluskiosztás
Male

SAIE-M8S-8-H5.5TL

Beépített dugók, M8, Felerősítő menet: M8, Pólusszám: 8, Sodrat / kábelhossz:

Cikkszám 2421690000
Adatlap letöltése Mérnöki támogatás
Kapcsolódó termékek 7
Tanúsítványok Általános rendelési adatok Rozměry a hmotnosti Termékek környezetvédelmi megfelelősége Dugaszoló NYÁK-csatlakozók műszaki adatai Általános információk Anyagjellemzők Rendszerparaméterek Besorolások

Tanúsítványok

ROHS
Megfelel

Általános rendelési adatok

Változat
Beépített dugók, M8, Felerősítő menet: M8, Pólusszám: 8, Sodrat / kábelhossz:
Rendelési szám
2421690000
Típus
SAIE-M8S-8-H5.5TL
GTIN (EAN)
4050118429886
Qty.
10 ks

Rozměry a hmotnosti

Nettó tömeg
6,7 g

Termékek környezetvédelmi megfelelősége

RoHS megfelelőségi állapot
Megfelel, kivétellel
RoHS alóli kivétel (ha van/ismert ilyen)
6c
REACH SVHC
Lead 7439-92-1
SCIP
0ea6d931-f9e9-40a6-89d9-8d67103189d3

Dugaszoló NYÁK-csatlakozók műszaki adatai

Felszerelés típusa
Hátlapi rögzítés
Házak
M8 tüske
Kódolás
M8 = nincs
Pólusszám
8
Rögzítőmenet
Érintkező: M8 / aljzat: M12
Telepítési magasság
5,5 mm
Árnyékolás csatlakozás
Nem
Névleges feszültség
30 V
Névleges feszültség
60 V (3 pólusú) / 30 V (4, 5 és 8 pólusú)
Névleges áram
1,5 A
Névleges áram
4 A (3, 4 és 5 pólusú) / 1,5 A (8 pólusú)
Hőmérsékleti tartomány
-30…80 °C
Védelmi osztály
IP67
Povrch kontaktu
Au (zlato)
Hlavní materiál krytu
CuZn
poniklované
Csatlakozási menet
M8
Meghúzási nyomaték
M8: 0,5 Nm
Felerősítő menet
M8
Meghúzási nyomaték
  • max.:
    0,8 Nm
Rögzítési nyomatéktartomány
0.8 Nm
Szigetelési ellenállás
100 MΩ
Verschmutzungsgrad
3 (2 innerhalb des abgedichteten Bereiches)
Ciclos de enchufado
≥ 100
Contact material
Cu-alloy
Уплотняющий материал
NBR
Kontramutter, material
CuZn, förnicklad
法兰外壳材料
Nikkelezett CuZn
Kiöntőanyag
PUR

Általános információk

Pólusszám
8
Ház fő anyaga
CuZn
poniklované
Připojovací závit
M8
Materiál kontaktu
Slitina
Érintkező felület
Au (Gold)
Felszerelés típusa
Hátlapi rögzítés
Védelmi osztály
IP67
Dugaszolási ciklusok
≥ 100

Anyagjellemzők

Érintkező anyaga
Slitina
Érintkező felület
Au (zlato)

Rendszerparaméterek

Dugaszolási ciklusok
≥ 100
Pólusszám
8
Szigetelési ellenállás
100 MΩ
Védelmi osztály
IP67
Érintkezősorok száma
1

Besorolások

ETIM 8.0
EC003568
ETIM 9.0
EC003568
ETIM 10.0
EC003568
ECLASS 14.0
27-44-01-10
ECLASS 15.0
27-44-01-10
