SAIL-M12BG-12S10U
SAIL-M12BG-12S10U
Dessin coté
Straight socket
SAIL-M12BG-12S10U
Schéma des pôles
Socket
SAIL-M12BG-12S10U
Schéma
SAIL-M12BG-12S10U
L'outil idéal : Screwty ® avec fonction de serrage
Light, securely screwed-in round plug-in connectors. Screwty set DM / VPE: 1 / Order No.: 1920000000 Adapters: M12, M12 F, M8, M8 F

SAIL-M12BG-12S10U

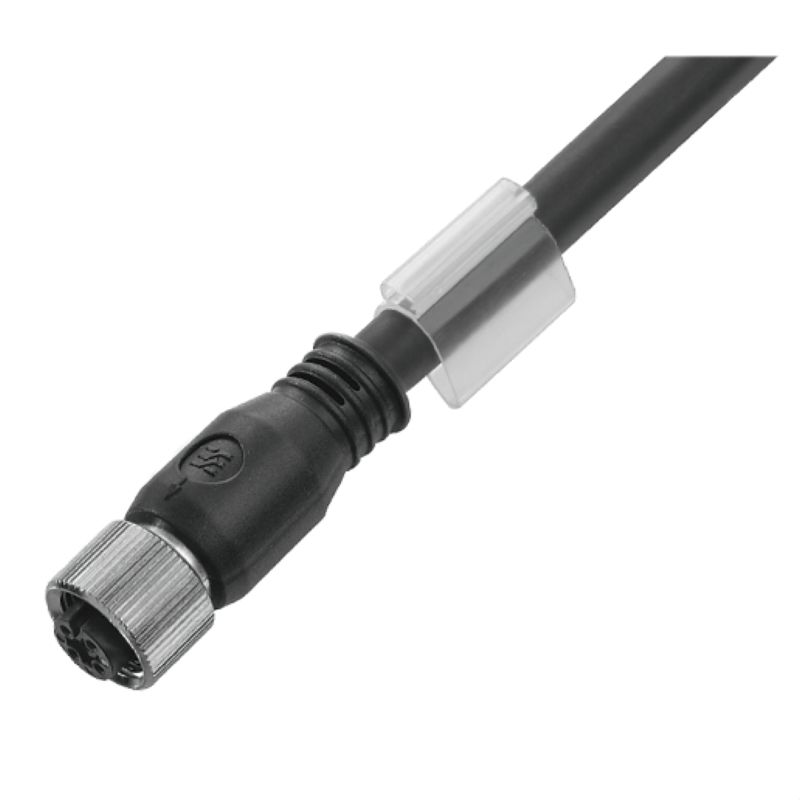

Câble capteurs/actionneurs, Une extrémité sans connecteur, M12, Nombre de pôles : 12, 10 m, Femelle, droite, Blindé: Oui, LED: Non, Matériau de la gaine: PUR, Halogène: Non

Référence produit 1424271000
Fiche technique Soutien à l'ingénierie
Accessoires 6 Autres produits de la même gamme 5
Agréments Informations générales de commande Dimensions et poids Conformité environnementale du produit Caractéristiques techniques câble Caractéristiques techniques générales Propriétés électriques Allgemeine Standards Standards Connettore maschio sx Dugó, jobb Classifications

Agréments

Godkännanden
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/0d1637a4-c7dd-4915-8bc8-4c9de8d8b393/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
Conforme
UL File Number Search
[Site Web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Nº de certificat (cULus)
E307231

Informations générales de commande

Utförande
Câble capteurs/actionneurs, Une extrémité sans connecteur, M12, Nombre de pôles : 12, 10 m, Femelle, droite, Blindé: Oui, LED: Non, Matériau de la gaine: PUR, Halogène: Non
Référence
1424271000
Typ
SAIL-M12BG-12S10U
GTIN (EAN)
4050118228793
Qté.
1 Pièce

Dimensions et poids

Poids net
494 g

Conformité environnementale du produit

RoHS-kompatibilitetsstatus
Conforme
REACH SVHC
Lead 7439-92-1
SCIP
e8d8af70-4c85-4483-bc8c-9bc5b598e2a9

Caractéristiques techniques câble

PP
Accélération
5 m/s²
Antal poler
12
Bending radius, min., stationary
5 x diamètre du câble
Blindé
Oui
Colour coding
noir
jaune
gris
rouge / bleu
rose
gris / rose
vert
blanc
bleu
violet
brun
Rouge
Configurable cable length
Non
Core in accordance with UL AWM style
10493 (80 °C / 300 V)
Couleur de la gaine
noir
Cykly ohybu
1 million
Filo di drenaggio integrato
Non
Funda de conformidad con el estilo UL AWM
20549 (80 °C / 300 V)
Geschwindigkeit
100 m/min
Halogène
Non
Hydrolysis and microbe resistant
Oui
Keresztkötéses irradiáció
Non
Longueur du câble
10 m
Rayon de courbure, mobile
12 x cable diameter
Section du conducteur
0,14 mm²
Sheath material
Полиуретан
Temperaturområde, fast lagd
-40...80 °C
Temperaturområde, rörligt
-30...80 °C
Tenue aux huiles
Yes
Utilisation sur chaîne porte-câbles
Oui
Ytterdiameter
6 mm ± 0.2 mm
Прочность при кручении
0 °/m

Caractéristiques techniques générales

Anslutningsgänga
M12
Couple de serrage
M12: 1.0 Nm
Isolationsmotstånd
108 Ω
jumpered
Non
Kapslingsmaterial
TPU
Kodering
Codage A
Kontaktyta
doré
LED
Ne
Märkström
1,5 A
Nominell spänning
30 V
Nyckelbredd
13 mm
Plugging cycles
≥ 100
Pollution severity
3
Protection degree
IP67
se avvitato
IP65
IP66
Threaded ring material
Zinc injecté sous pression
Utförande
Femelle, droite
外壳温度范围
-40 … +85 ° C

Propriétés électriques

Isolationsmotstånd
108 Ω
Nominell spänning
30 V

Allgemeine Standards

Norme de connecteur
IEC 61076-2-101
Nº de certificat (cULus)
E307231

Standards

Norme de connecteur
IEC 61076-2-101

Connettore maschio sx

Prise de raccordement à gauche
M12, Codificato A, IP67, Contatto femmina, Diritto, Plastica, schermate

Dugó, jobb

Prise de raccordement à droite
estremità conduttore libera

Classifications

ETIM 8.0
EC001855
ETIM 9.0
EC001855
ETIM 10.0
EC001855
ECLASS 14.0
27-06-03-11
ECLASS 15.0
27-06-03-11
