SAIL-VSB-10U
SAIL-VSB-10U
Maßzeichnung
SAIL-VSB-10U
Polbild
SAIL-VSB-10U
Schaltbild

SAIL-VSB-10U

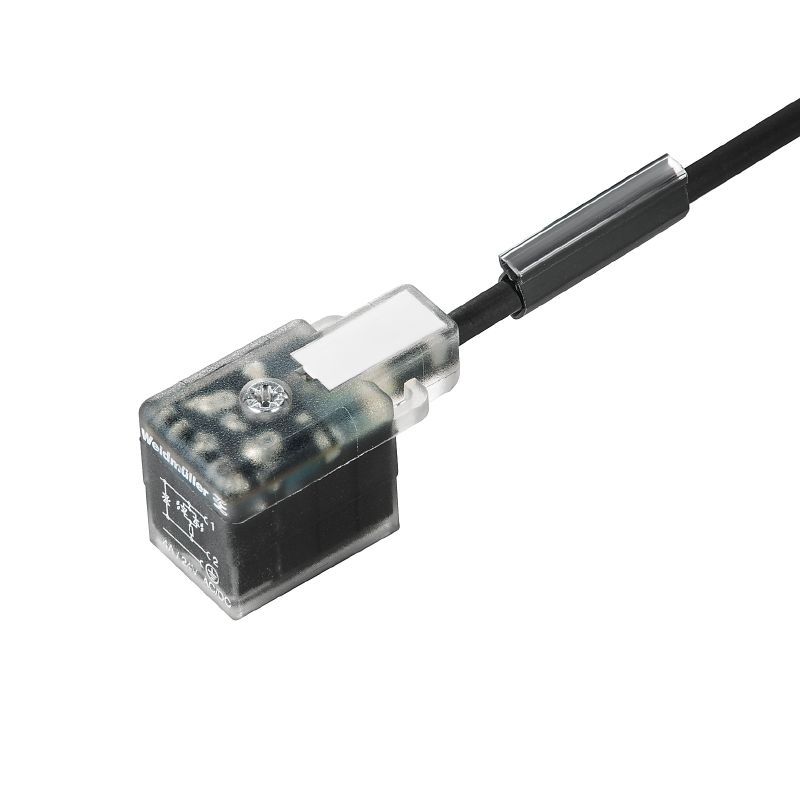

Ventilleitung (konfektioniert), Kabelende offen - Ventilstecker, Bauform B Industrie (11 mm), Kabellänge: 10 m, PUR, schwarz

Art.-Nr. 9457931000
Datenblatt herunterladen Engineering Support
Verwandte Artikel 7
Zulassungen Allgemeine Bestelldaten Abmessungen und Gewichte Umweltanforderungen Technische Daten Kabel Allgemeine Technische Daten Produktbilder Klassifikationen

Zulassungen

Zulassungen
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
Konform

Allgemeine Bestelldaten

Ausfuehrung
Ventilleitung (konfektioniert), Kabelende offen - Ventilstecker, Bauform B Industrie (11 mm), Kabellänge: 10 m, PUR, schwarz
Best.-Nr.
9457931000
Art
SAIL-VSB-10U
GTIN (EAN)
4032248229567
VPE
1 Stück

Abmessungen und Gewichte

Nettogewicht
281,6 g

Umweltanforderungen

RoHS-Konformitätsstatus
Konform ohne Ausnahme
REACH SVHC
Keine SVHC über 0,1 Gew.-%

Technische Daten Kabel

Acceleration
5 m/s²
Außendurchmesser
4.6 mm ± 0.2 mm
Bending radius, min., moving
10 x diametro cavo
Bending radius, min., stationary
5 x Kabeldurchmesser
Biegezyklen
2 Mio
Core cross-section
0,5 mm²
Farbcodierung
braun
blau
grün / gelb
Geschwindigkeit
200 m/s
Halogen
Nein
Insulation
PP
Kabellängd
10 m
Mantelmaterial
PUR
Polzahl
3
Schweißfunkenbeständigkeit
Nein
Schweißperlenfest
Nein
Sheathing colour
schwarz
Shielded
Nein
Suitable for cable carriers
Ja
Temperaturbereich, bewegt
-25...80 °C
Temperaturbereich, fest verlegt
-50...80 °C
Torsionsfestigkeit
0 °/m

Allgemeine Technische Daten

Anschlussgewinde
sonstige
Anzugsdrehmoment
M3 Befestigungsschraube: 0,4 Nm
Ausführung
Kabelende offen - Ventilstecker
Codierung
Bauform B Industrie (11 mm)
Kontaktmaterial
CuZn
Kontaktoberfläche
verzinnt
LED
Ja
Nennspannung
24 V
Nennstrom
4 A
Schutzart
IP67
im verschraubten Zustand
Schutzbeschaltung
Zener-Diode
Temperaturbereich Gehäuse
-25…+80 °C

Produktbilder

Bildüberschrift-07
Schaltbild

Klassifikationen

ETIM 8.0
EC001855
ETIM 9.0
EC001855
ETIM 10.0
EC001855
ECLASS 14.0
27-06-03-12
ECLASS 15.0
27-06-03-12
