WDK 2.5 OR

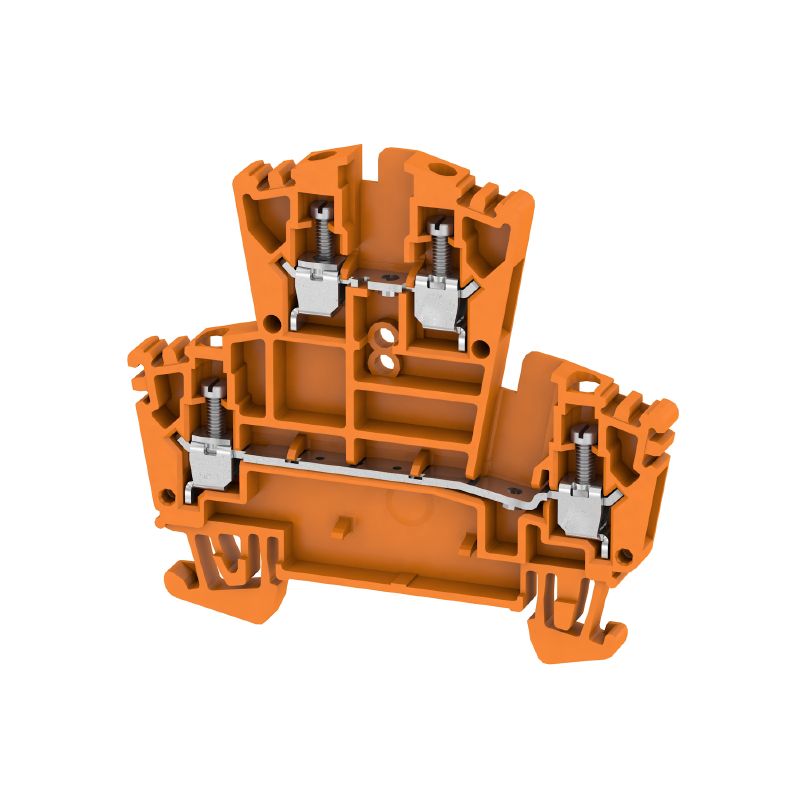

Illustrazione del prodotto
WDK 2.5 OR

WDK 2.5 OR

Flervånings-radplint, Skruvanslutning, orange, 2.5 mm², 400 V, Antal anslutningar: 4, Antal våningar: 2, TS 35, V-0

N. articolo 1021560000
Apri nel configuratore
Download foglio dati Supporto ingegneristico Download dei prodotti
Accessori 26 Prodotti correlati 1056
Godkännanden Allmänna beställningsdata Mått och vikter Temperaturer Miljööverenstämmelse för produkt Materialdata Märkdata IECEx/ATEX Systemparametrar 2 klämbara ledare (H05V/H07V) med samma area (märk area) Дополнительные технические данные Зажимаемые провода (дополнительное соединение) przewody zaciskane (złącze wymiarowane) dane znamionowe wg CSA Общие сведения Märkdata Расчетные данные согласно UL Classifications

Godkännanden

Approvals
![](https://assets.dam.weidmueller.com/assets/api/8761d6a8-633c-4aff-8793-97a5d2b0ca50/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/70d4994d-1e1f-4a62-8b8a-96bcbd57aca3/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/680ba583-8621-4d57-b79a-2859678ecdf9/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/2fb608f0-c73d-4515-a7a5-878046a505f4/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/cbf09862-97e9-475d-b71a-c6db1e3e9933/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/52b59257-358c-4bc4-9ea4-df407cebf157/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/d1a278f5-5acb-4199-8c83-b599817086bc/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/966ab2aa-a692-450f-aa01-511debec6d4c/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
Conform
UL File Number Search
[Sito web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certificate No. (UR)
E60693
Nr certyfikatu (cURusEX)
E184763

Allmänna beställningsdata

Version
Flervånings-radplint, Skruvanslutning, orange, 2.5 mm², 400 V, Antal anslutningar: 4, Antal våningar: 2, TS 35, V-0
주문 번호
1021560000
Type
WDK 2.5 OR
GTIN (EAN)
4008190415402
Qty.
100 Pezzo

Mått och vikter

Depth
63 mm
Byggdjup (tum)
2.48 inch
Byggdjup inkl. montageskena
63 mm
Height
69.5 mm
Height (inches)
2.736 inch
Width
5.1 mm
Width (inches)
0.201 inch
Masa netto
12.124 g

Temperaturer

Storage temperature
-25 °C...55 °C
Ambient temperature
-60 °C…85 °C
Temperatura d'esercizio continuo, min.
-60 °C
Temperatura d'esercizio continuo, max.
130 °C

Miljööverenstämmelse för produkt

RoHS Compliance Status
Kompatibel utan undantag
REACH SVHC
No SVHC above 0.1 wt%
Product Carbon Footprint
  • Dalla culla al cancello:
    0.297 kg CO2 eq.

Materialdata

Materiał podstawowy
Wemid
Barwny
orange
Klasa palności wg UL 94
V-0

Märkdata IECEx/ATEX

Certificate No. (ATEX)
DEMKO15ATEX1346U
Certificate No. (IECEX)
IECEXULD15.0003U
Napięcie maks. (ATEX)
275 V
Current (ATEX)
21 A
Sezione cavo max (ATEX)
4 mm²
Max. voltage (IECEX)
275 V
Corrente (IECEX)
21 A
Wire cross section max. (IECEX)
4 mm²
Marking EN 60079-7
Ex eb II C Gb
Marcatura Ex 2014/34/EU
II 2 G D

Systemparametrar

Wykonanie
Skruvanslutning
för skruvbar överkoppling
öppen på en sida
niezbędna płyta zamykająca
Ja
Liczba potencjałów
2
liczba poziomów
2
Number of clamping points per level
2
Liczba potencjałów w rzędzie
1
poziomy wewnętrznie zmostkowane
No
Przyłącze PE
No
Szyna montażowa
TS 35
Funkcja N
No
Funkcja PE
No
Funkcja PEN
No

2 klämbara ledare (H05V/H07V) med samma area (märk area)

Wire connection cross section, finely stranded with wire-end ferrules DIN 46228/1, 2 clampable wires, max.
1.5 mm²
Wire connection cross section, finely stranded with wire-end ferrules DIN 46228/1, 2 clampable wires, min.
0.5 mm²
Wire connection cross section, finely stranded, two clampable wires, min.
0.5 mm²
Wire cross-section, finely stranded, two clampable wires, max.
1.5 mm²

Дополнительные технические данные

liczba identycznych złączy
1
otwarte strony
справа
rodzaj montażu
зафиксированный
wersja przetestowana pod kątem eksplozji
Да

Зажимаемые провода (дополнительное соединение)

Connection type, additional connection
Винтовое соединение

przewody zaciskane (złącze wymiarowane)

Blade size
0,6 x 3,5 mm
Clamping range, max.
4 mm²
Clamping range, min.
0.05 mm²
Clamping screw
M 2,5
Connection cross-section, finely stranded, min.
0.05 mm²
Connection cross-section, stranded, max.
4 mm²
Connection cross-section, stranded, min.
0.05 mm²
Connection direction
боковая
Gauge to IEC 60947-1
A3
Number of connections
4
Stripping length
10 mm
Tightening torque, max.
0.6 Nm
Tightening torque, min.
0.4 Nm
Torque level with DMS electric screwdriver
1
Type of connection
Винтовое соединение
Type of connection 2
Винтовое соединение
Wire connection cross section AWG, max.
AWG 12
Wire connection cross section AWG, min.
AWG 30
Wire connection cross section, finely stranded, max.
4 mm²
Wire connection cross section, finely stranded, min.
0.05 mm²
Wire connection cross-section, finely stranded with wire-end ferrules DIN 46228/1, max.
2.5 mm²
Wire connection cross-section, finely stranded with wire-end ferrules DIN 46228/1, min.
0.05 mm²
Wire connection cross-section, finely stranded with wire-end ferrules DIN 46228/4, max.
2.5 mm²
Wire connection cross-section, finely stranded with wire-end ferrules DIN 46228/4, min.
0.05 mm²
Wire connection cross-section, solid core, max.
4 mm²
Wire connection cross-section, solid core, min.
0.05 mm²

dane znamionowe wg CSA

Certificate No. (CSA)
12400-135
Current size C (CSA)
10 A
Voltage size C (CSA)
300 V
Wire cross section max. (CSA)
12 AWG
Wire cross section min. (CSA)
26 AWG

Общие сведения

Mounting rail
TS 35
Standards
IEC 60947-7-1
Wire connection cross section AWG, max.
AWG 12
Wire connection cross section AWG, min.
AWG 30

Märkdata

Przekrój pomiarowy
2.5 mm²
Napięcie znamionowe
400 V
Znamionowe napięcie stałe
400 V
Znamionowe natężenie prądu
24 A
Prąd przy maksymalnym oprzewodowaniu
32 A
Normy
IEC 60947-7-1
Rezystancja objętościowa wg IEC 60947-7-x
1.33 mΩ
Znamionowe napięcie udarowe
6 kV
Moc stratna zgodnie z wymaganiami IEC 60947-7-x
0.77 W
Grado di lordura
3

Расчетные данные согласно UL

Napięcie rozm. B (UR)
300 V
Napięcie rozm. C (UR)
300 V
Nr certyfikatu (UR)
E60693
Prąd Gr B (UR)
20 A
Prąd Gr C (UR)
20 A
Wielkość przewodu Factory wiring max (UR)
12 AWG
Wielkość przewodu Factory wiring min (UR)
22 AWG
Wielkość przewodu Field wiring max (UR)
12 AWG
Wielkość przewodu Field wiring min (UR)
22 AWG

Classifications

ETIM 8.0
EC000897
ETIM 9.0
EC000897
ETIM 10.0
EC000897
ECLASS 14.0
27-25-01-02
ECLASS 15.0
27-25-01-02
