ZDU 2.5-2/3AN OR

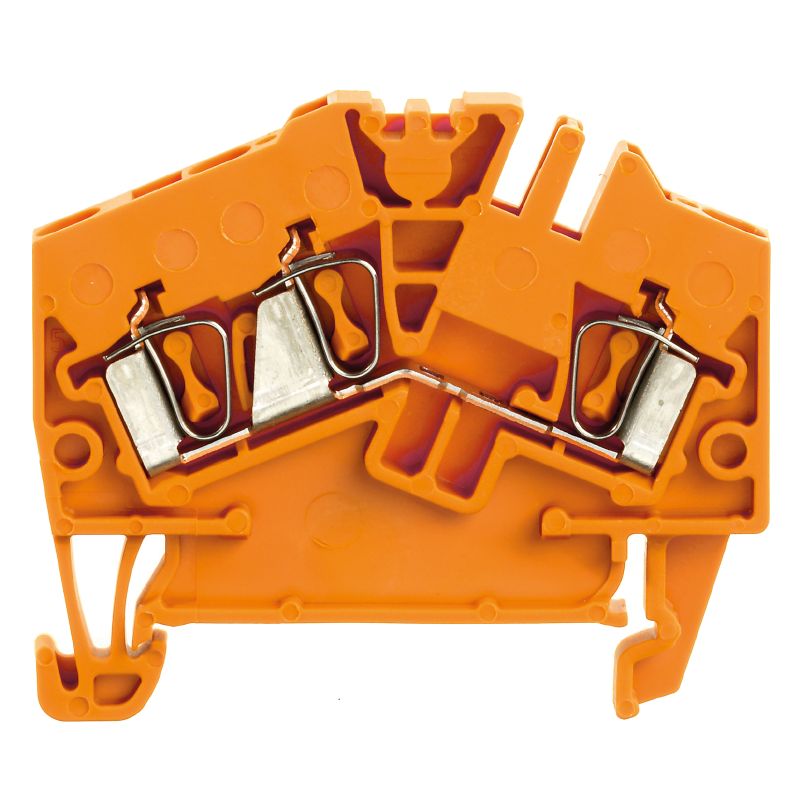

Illustrazione del prodotto
ZDU 2.5-2/3AN OR

ZDU 2.5-2/3AN OR

Borne traversante, Raccordement à ressort, 2.5 mm², 800 V, 24 A, Orange

№ продукта 1706050000
Открыть в конфигураторе
Загрузить спецификации Supporto ingegneristico Download dei prodotti
Accessori 32 Prodotti correlati 1069
Agréments Informations générales de commande Dimensions et poids Températures Conformité environnementale du produit Material data Rating data IECEx/ATEX Caractéristiques du système Aaltri dati tecnici Conductors for clamping (additional connection) Conduttori allacciabili (collegamento di dimensionamento) Dati dimensionamento secondo CSA Generale Caractéristiques nominales Dati dimensionamento secondo UL Klasyfikacje

Agréments

Omologazioni
![](https://assets.dam.weidmueller.com/assets/api/8761d6a8-633c-4aff-8793-97a5d2b0ca50/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/106d65db-9035-4009-8a4b-55480269373e/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/680ba583-8621-4d57-b79a-2859678ecdf9/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/2fb608f0-c73d-4515-a7a5-878046a505f4/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/cbf09862-97e9-475d-b71a-c6db1e3e9933/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/52b59257-358c-4bc4-9ea4-df407cebf157/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/35c2d189-508a-474d-b19d-eb9035fb9c7c/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/0a8958f9-c226-4e12-af16-493ec79d92c5/DAP_Master_ICON,w_80,q_80)
ROHS
Conform
UL File Number Search
[Sitio web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
N° certificato (cURus)
E60693
N° certificato (cURusEX)
E184763

Informations générales de commande

Versione
Borne traversante, Raccordement à ressort, 2.5 mm², 800 V, 24 A, Orange
N. d’ordine
1706050000
Tipo
ZDU 2.5-2/3AN OR
GTIN (EAN)
4008190915384
CPZ
100 Pezzo

Dimensions et poids

Profondità
43 mm
Profondeur (pouces)
1,693 inch
Mélység DIN sínnel együtt
44 mm
Posizione verticale
50,5 mm
Wysokość (cale)
1,988 inch
Larghezza
5,1 mm
Width (inches)
0,201 inch
Peso netto
6,63 g

Températures

Temperatura di magazzinaggio
-25 °C...55 °C
Temperatura ambiente
-50 °C…75 °C
Temperatura permanete de trabajo, min.
-50 °C
Température d'utilisation permanente, max.
120 °C

Conformité environnementale du produit

Stato conformità RoHS
Conforme sans exemption
REACH SVHC
No SVHC above 0.1 wt%

Material data

Materiale di base
Wemid
Colori
Oranžová
Classe d'infiammabilità UL 94
V-0

Rating data IECEx/ATEX

N° certificato (ATEX)
DEMKO16ATEX1808U
N° certificato (IECEX)
IECEXULD16.0036U
Tensione max. (ATEX)
550 V
Corrente (ATEX)
21 A
Maks. przekrój przewodu (ATEX)
4 mm²
Tensione max. (IECEX)
550 V
Corrente (IECEX)
21 A
Sezione cavo max (IECEX)
4 mm²
Marcatura EN 60079-7
Ex eb II C Gb
Marcatura Ex 2014/34/EU
II 2 G D

Caractéristiques du système

Versione
Raccordement à ressort
pour connecteur transversal enfichable
libre d'un côté
Piastra terminale (necessaria)
Tak
Numero di potenziali
1
Numero di piani
1
Numero dei punti di serraggio per piano
3
Numero di potenziali per piano
1
Piani ponticellati internamente
No
Collegamento PE
No
Guida equipaggiata
TS 35

Aaltri dati tecnici

Esecuzione a prova di esplosione
Sì
Lati aperti
destra
Numero di morsetti uguali
1
Tipo di montaggio
Snap-on

Conductors for clamping (additional connection)

Tipo di collegamento, ulteriore collegamento
Tension-clamp connection

Conduttori allacciabili (collegamento di dimensionamento)

Calibro a norma 60 947-1
A2
Campo di sezioni, max.
2,5 mm²
Campo di sezioni, min.
0,13 mm²
Dimensione lama
0,6 x 3,5 mm
Direzione di collegamento
obliquo
Lunghezza di spellatura
10 mm
Numero di collegamenti
3
Sezione di collegamento cavo AWG, max.
AWG 12
Sezione di collegamento cavo AWG, min.
AWG 26
Sezione di collegamento cavo, flessibile con terminali DIN 46228/1, max.
2,5 mm²
Sezione di collegamento cavo, flessibile con terminali DIN 46228/1, min.
0,13 mm²
Sezione di collegamento cavo, flessibile con terminali DIN 46228/4, max.
1,5 mm²
Sezione di collegamento cavo, flessibile con terminali DIN 46228/4, min.
0,13 mm²
Sezione di collegamento cavo, flessibile, min.
0,13 mm²
Sezione di collegamento cavo, nucleo rigido, max.
2,5 mm²
Sezione di collegamento cavo, nucleo rigido, min.
0,13 mm²
Sezione di collegamento, flessibile, min.
0,13 mm²
Sezione di collegamento, semirigida, max.
0,5 mm²
Sezione di collegamento, semirigida, min.
0,13 mm²
Tipo di collegamento
Tension-clamp connection
配線接続断面、細径撚線、最大
2,5 mm²

Dati dimensionamento secondo CSA

Corrente Gr C (CSA)
23 A
N° certificato (CSA)
200039-1194786
Sezione cavo max (CSA)
14 AWG
Sezione cavo min (CSA)
26 AWG
Tensione Gr C (CSA)
600 V

Generale

Guida equipaggiata
TS 35
Norme
IEC 60947-7-1
Sezione di collegamento cavo AWG, max.
AWG 12
Sezione di collegamento cavo AWG, min.
AWG 26

Caractéristiques nominales

Sezione di dimensionamento
2,5 mm²
Tensione nominale
800 V
Tensione DC nominale
800 V
Corrente nominale
24 A
Corrente con conduttore max.
24 A
Norme
IEC 60947-7-1
Resistenza di passaggio conforme a IEC 60947-7-x
1,33 mΩ
Tensione impulsiva di dimensionamento
8 kV
Potenza dissipata secondo IEC 60947-7-x
0,77 W
Grado di lordura
3

Dati dimensionamento secondo UL

Corrente Gr C (cURus)
20 A
Grandezza conduttore Factory wiring max (cURus)
12 AWG
Grandezza conduttore Factory wiring min (cURus)
26 AWG
Grandezza conduttore Field wiring max (cURus)
12 AWG
Grandezza conduttore Field wiring min (cURus)
26 AWG
N° certificato (cURus)
E60693
Tensione Gr C (cURus)
600 V

Klasyfikacje

ETIM 8.0
EC000897
ETIM 9.0
EC000897
ETIM 10.0
EC000897
ECLASS 14.0
27-25-01-01
ECLASS 15.0
27-25-01-01
