LXXX 15.00/90FL

LXXX 15.00/90FL

Der Hochstrom-Leiterplattenanschluss für mehr Power on board: 150 A /1000 V mit Leitern bis 50 mm² einfach direkt auf die Leiterplatte übertragen!

Die LXXX 15.0 verbindet die steigenden Marktanforderungen an Sicherheit,Leistungsdichte und Miniaturisierung mit der bewährten Stahlzugbügeltechnik im kompakten Standardgehäuse zu einer effizienten Lösung für die gesamte Wertschöpfungskette – von der Entwicklung über die Fertigung bis hin zur Installation und Instandhaltung.

Als Funktions- und Formfaktor beeinflusst die Anschlusstechnik neben Zuverlässigkeit und Design auch die Kosten und Bedienbarkeit einer Applikation. Mit der Substitution von
aufwändigen Bolzen- oder Stromschienen-Konstruktionen z.B. wird die Leiterplatte auch im oberen Hochstrombereich zur zukunftssicheren, durchgängigen Systemplattform.

Bei besserer Integration in die Applikation und gleichzeitiger Reduzierung der Baugröße sowie des Aufwandes erfüllt die LXXX 15.0 wesentliche Anforderungen in der Leistungselektronik besser als die bekannten Konstruktionen und Anschlusselemente.

18 Artikel gefunden
  • Art.-Nr.

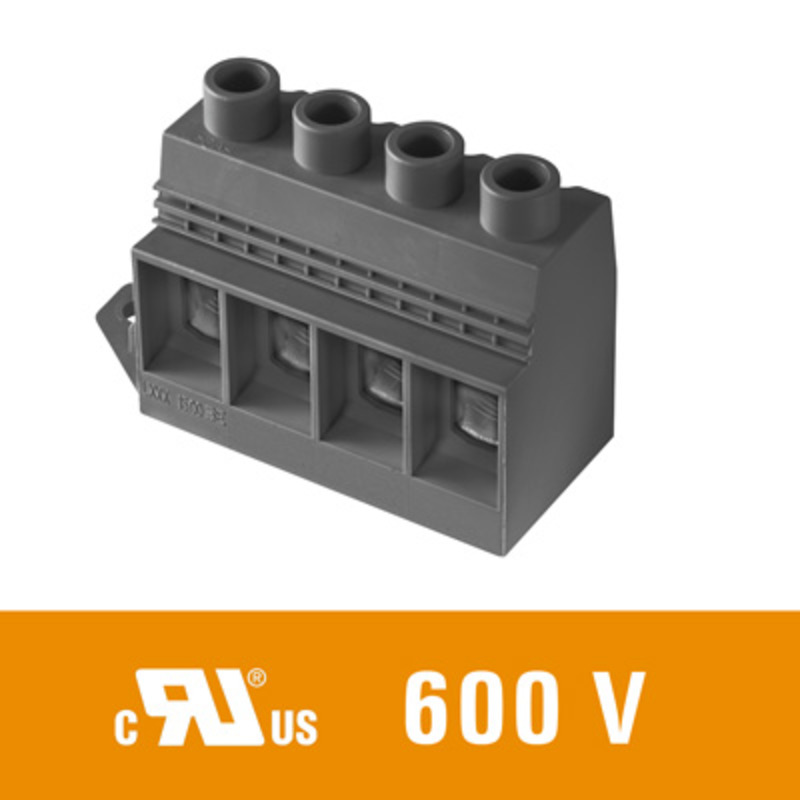

    1047470000
    Ausführung
    Leiterplattenklemme, 15.00 mm, Polzahl: 4, 90°, Lötstiftlänge (l): 4.5 mm, verzinnt, schwarz, Zugbügelanschluss, Klemmbereich, max. : 50 mm², Box
    Datenblatt
    VPE: 10 Stück
  • Art.-Nr.
    1047520000
    Ausführung
    Leiterplattenklemme, 15.00 mm, Polzahl: 1, 90°, Lötstiftlänge (l): 4.5 mm, verzinnt, kieselgrau, Zugbügelanschluss, Klemmbereich, max. : 50 mm², Box
    Datenblatt
    VPE: 20 Stück
  • Art.-Nr.
    1047540000
    Ausführung
    Leiterplattenklemme, 15.00 mm, Polzahl: 3, 90°, Lötstiftlänge (l): 4.5 mm, verzinnt, kieselgrau, Zugbügelanschluss, Klemmbereich, max. : 50 mm², Box
    Datenblatt
    VPE: 10 Stück
  • Art.-Nr.
    1047460000
    Ausführung
    Leiterplattenklemme, 15.00 mm, Polzahl: 3, 90°, Lötstiftlänge (l): 4.5 mm, verzinnt, schwarz, Zugbügelanschluss, Klemmbereich, max. : 50 mm², Box
    Datenblatt
    VPE: 10 Stück
  • Art.-Nr.
    1047440000
    Ausführung
    Leiterplattenklemme, 15.00 mm, Polzahl: 1, 90°, Lötstiftlänge (l): 4.5 mm, verzinnt, schwarz, Zugbügelanschluss, Klemmbereich, max. : 50 mm², Box
    Datenblatt
    VPE: 20 Stück
  • Art.-Nr.
    1047530000
    Ausführung
    Leiterplattenklemme, 15.00 mm, Polzahl: 2, 90°, Lötstiftlänge (l): 4.5 mm, verzinnt, kieselgrau, Zugbügelanschluss, Klemmbereich, max. : 50 mm², Box
    Datenblatt
    VPE: 20 Stück
  • Art.-Nr.
    1047450000
    Ausführung
    Leiterplattenklemme, 15.00 mm, Polzahl: 2, 90°, Lötstiftlänge (l): 4.5 mm, verzinnt, schwarz, Zugbügelanschluss, Klemmbereich, max. : 50 mm², Box
    Datenblatt
    VPE: 20 Stück
  • Art.-Nr.
    1047550000
    Ausführung
    Leiterplattenklemme, 15.00 mm, Polzahl: 4, 90°, Lötstiftlänge (l): 4.5 mm, verzinnt, blassgrün, Zugbügelanschluss, Klemmbereich, max. : 50 mm², Box
    Datenblatt
    VPE: 10 Stück
  • Art.-Nr.
    1386950000
    Ausführung
    Leiterplattenklemme, 15.00 mm, Polzahl: 9, 90°, Lötstiftlänge (l): 4.5 mm, verzinnt, kieselgrau, Zugbügelanschluss, Klemmbereich, max. : 50 mm², Box
    Datenblatt
    VPE: 8 Stück
  • Art.-Nr.
    1386780000
    Ausführung
    Leiterplattenklemme, 15.00 mm, Polzahl: 8, 90°, Lötstiftlänge (l): 4.5 mm, verzinnt, schwarz, Zugbügelanschluss, Klemmbereich, max. : 50 mm², Box
    Datenblatt
    VPE: 8 Stück
  • Art.-Nr.
    1386330000
    Ausführung
    Leiterplattenklemme, 15.00 mm, Polzahl: 5, 90°, Lötstiftlänge (l): 4.5 mm, verzinnt, schwarz, Zugbügelanschluss, Klemmbereich, max. : 50 mm², Box
    Datenblatt
    VPE: 12 Stück
  • Art.-Nr.
    1386650000
    Ausführung
    Leiterplattenklemme, 15.00 mm, Polzahl: 7, 90°, Lötstiftlänge (l): 4.5 mm, verzinnt, kieselgrau, Zugbügelanschluss, Klemmbereich, max. : 50 mm², Box
    Datenblatt
    VPE: 10 Stück
  • Art.-Nr.
    1386350000
    Ausführung
    Leiterplattenklemme, 15.00 mm, Polzahl: 5, 90°, Lötstiftlänge (l): 4.5 mm, verzinnt, kieselgrau, Zugbügelanschluss, Klemmbereich, max. : 50 mm², Box
    Datenblatt
    VPE: 12 Stück
  • Art.-Nr.
    1386480000
    Ausführung
    Leiterplattenklemme, 15.00 mm, Polzahl: 6, 90°, Lötstiftlänge (l): 4.5 mm, verzinnt, schwarz, Zugbügelanschluss, Klemmbereich, max. : 50 mm², Box
    Datenblatt
    VPE: 12 Stück
  • Art.-Nr.
    1386930000
    Ausführung
    Leiterplattenklemme, 15.00 mm, Polzahl: 9, 90°, Lötstiftlänge (l): 4.5 mm, verzinnt, schwarz, Zugbügelanschluss, Klemmbereich, max. : 50 mm², Box
    Datenblatt
    VPE: 8 Stück
  • Art.-Nr.
    1386630000
    Ausführung
    Leiterplattenklemme, 15.00 mm, Polzahl: 7, 90°, Lötstiftlänge (l): 4.5 mm, verzinnt, schwarz, Zugbügelanschluss, Klemmbereich, max. : 50 mm², Box
    Datenblatt
    VPE: 10 Stück
  • Art.-Nr.
    1386800000
    Ausführung
    Leiterplattenklemme, 15.00 mm, Polzahl: 8, 90°, Lötstiftlänge (l): 4.5 mm, verzinnt, kieselgrau, Zugbügelanschluss, Klemmbereich, max. : 50 mm², Box
    Datenblatt
    VPE: 8 Stück
  • Art.-Nr.
    1386500000
    Ausführung
    Leiterplattenklemme, 15.00 mm, Polzahl: 6, 90°, Lötstiftlänge (l): 4.5 mm, verzinnt, kieselgrau, Zugbügelanschluss, Klemmbereich, max. : 50 mm², Box
    Datenblatt
    VPE: 12 Stück
