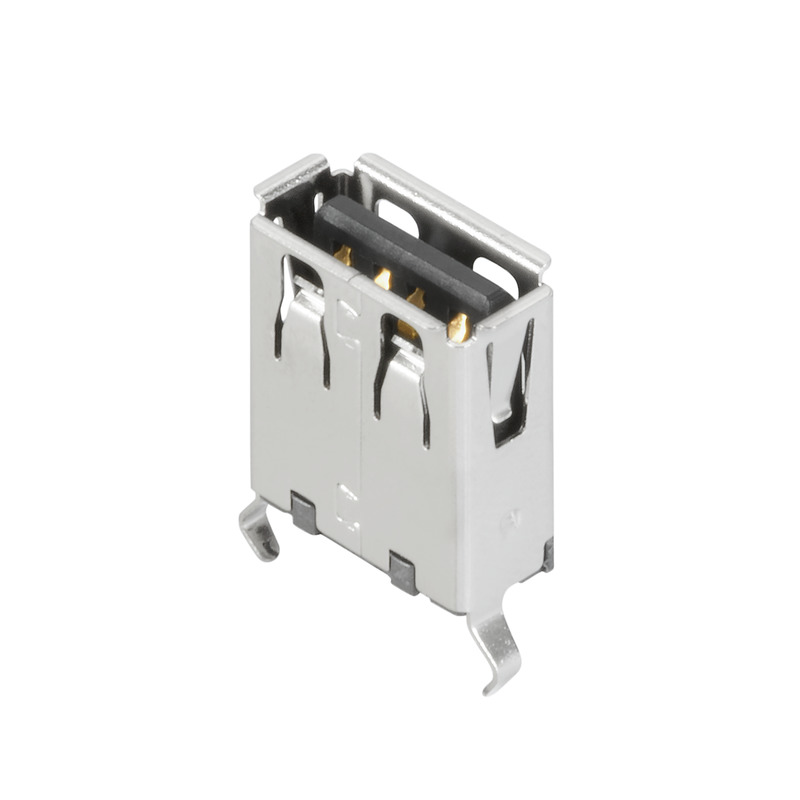

USB2.0A R1V 2.5N4 TY BK Art.-Nr. 2563730000
OMINMATE Data – USB-Buchse, Buchsenleiste, 480 MBit/s, THT/THR-Lötanschluss, 180°, ≥ 1500, Raster in mm: 2.00 mm, Polzahl: 4, LCP, schwarz, Tray (Handbestückung)
Bitte beachten Sie, dass hier keine möglichen Rabatte oder Zusatzkosten enthalten sind. Die endgültigen Zahlungsbeträge können Sie im Warenkorb einsehen.
Eigenschaften
| Ausführung | OMINMATE Data – USB-Buchse, Buchsenleiste, 480 MBit/s, THT/THR-Lötanschluss, 180°, ≥ 1500, Raster in mm: 2.00 mm, Polzahl: 4, LCP, schwarz, Tray (Handbestückung) |
| Best.-Nr. | 2563730000 |
| Typ | USB2.0A R1V 2.5N4 TY BK |
| GTIN (EAN) | 4050118572346 |
| VPE | 100 ST |
| Breite | 14.5 mm |
| Breite (inch) | 0.570865 inch |
| Höhe | 19.3 mm |
| Höhe (inch) | 0.759841 inch |
| Höhe niedrigstbauend | 15 mm |
| Nettogewicht | 0.001 g |
| Tiefe | 7.12 mm |
| Tiefe (inch) | 0.2803144 inch |
| REACH SVHC | Lead 7439-92-1 |
| Abgangswinkel | 180° |
| Anschlussart | Buchse |
| Anzahl Lötstifte pro Pol | 1 |
| LED | Nein |
| Leistungs-Kategorie | 480 MBit/s |
| Lötstiftlänge (l) | 2.9 mm |
| Lötverfahren |
Handlöten
Wellenlöten |
| Montage auf der Leiterplatte | THT/THR-Lötanschluss |
| Polzahl | 4 |
| Produktfamilie | OMINMATE Data – USB-Buchse |
| Raster in mm (P) | 2 mm |
| Schirm tabs | keine |
| Schirmmaterial | Messing |
| Schirmoberfäche | vernickelt |
| Schirmung | Ja |
| Schutzart | IP20 |
| Steckkraft/Pol, max. | 35 N |
| Steckzyklen | ≥ 1500 |
| Ziehkraft/Pol, max. | 10 N |
| Übertragungsrate | 480 MBit/s |
| Isolationswiderstand | ≥ 1000 MΩ |
| Nennspannung | 30 V |
| Nennstrom | 1,5 A bei 250 V AC |
| Spannungsfestigkeit Kontakt / Kontakt | 500 V AC |
| Isolierstoff | LCP |
| Farbe | schwarz |
| Farbtabelle (ähnlich) | RAL 9011 |
| Isolierstoffgruppe | II |
| Kriechstromfestigkeit (CTI) | ≥ 500 |
| Isolationswiderstand | ≥ 1000 MΩ |
| Moisture Level (MSL) | 1 |
| Brennbarkeitsklasse nach UL 94 | V-0 |
| Kontaktbasismaterial | Phosphor-Bronze |
| Kontaktoberfläche | Gold über Nickel |
| Schichtaufbau - Steckkontakt | 30...80 µ" Ni / ≥ 30 µ" Au |
| Lagertemperatur, min. | -20 °C |
| Lagertemperatur, max. | 60 °C |
| Betriebstemperatur, min. | -20 °C |
| Betriebstemperatur, max. | 60 °C |
| Verpackung | Tray (Handbestückung) |
| VPE Länge | 0 m |
| VPE Breite | 0 m |
| VPE Höhe | 0 m |
| Engineering-Daten | [STEP](http://download.weidmueller.com/asset/download/file/79731) |
| ETIM 6.0 | EC002637 |
| ETIM 7.0 | EC002637 |
| eClass 9.0 | 27-44-04-02 |
| eClass 9.1 | 27-44-04-02 |
| eClass 10.0 | 27-44-04-02 |
| eClass 11.0 | 27460201 |
| Zulassungen |  |
| ROHS | Konform |
| UL File Number Search | [E471884](LINK/UL_search.html) |
