Kabelverschraubungen

Kabelverschraubungen

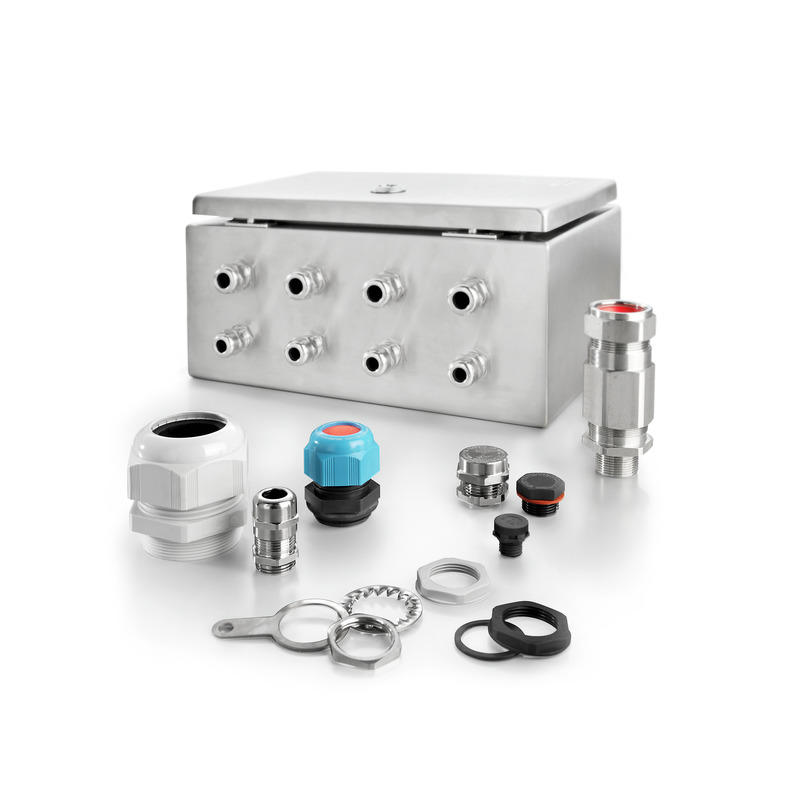

Weidmüller bietet zusätzlich zu dem großen Gehäuseportfolio neben Kabelverschraubungen aus Messing, Kunststoff und Edelstahl auch Verschlussstopfen, Druckausgleichselemente, Adaptoren und das dazugehörige Zubehör an Gegenmuttern, Dichtringen, Flachscheiben und Erdungsringen an.
Passend zu den Gehäusen erfüllen die Verschraubungen IP Schutzklassen von IP54 bis IP69K und können je nach Einsatzzweck in industriellen Standardanwendungen, EMV Anwendungen oder auch in explosionsgefährdeten Bereichen eingesetzt werden und besitzen die hierfür erforderlichen Zulassungen. Die Ex-zertifizierten Klippon ® Kabelverschraubungen ermöglichen zudem den Anschluss von geflochtenen und geschirmten Bewehrungen mit und ohne Bleimantel sowie einzeldrahtbewehrte und metallfolienbewehrte Kabel und Leitungen und halten einem Temperaturbereich von -60 °C bis +180 °C stand.
Je nach Verschraubungsreihe und Anwendungsgebiet sind die Kabelverschraubungen, Verschlussstopfen, Adaptoren, Druckausgleichselemente und Zubehör nach den folgenden Normen hergestellt und zertifiziert:

  • IEC/EN 60423 (metrisches Gewinde)
  • IEC/EN 40430 (PG- und NPT Gewinde)
  • IEC/EN 60079-0 (Allgemeine ATEX Norm)
  • IEC/EN 60079-1 (Ex d ATEX Norm)
  • IEC/EN 60079-7 (Ex e ATEX Norm)
  • IEC/EN 60079-11 (Ex i ATEX Norm)
  • IEC/EN 62444 (Konstruktion und Design)
  • IEC/EN 60529 (IP Schutzart)
Das Sortiment an Kabelverschraubungen, Verschlussstopfen und Druckausgleichselementen ist in Metrisch (M) und Panzerrohrgewinde (PG) in den Größen von M 12 bis M 75 bzw. PG 7 bis PG 48 erhältlich. Für die Auswahl der Verschraubungen und Verschlussstopfen ist die Tabelle mit den Dichtungseigenschaften der O-Ringe, Flachdichtungen sowie Dichtringe zu beachten. Der O-Ring oder die Flachdichtung ist dabei immer zur Abdichtung des Anschlussgewindes an z.B. einem Gehäuse und der Dichtring einer jeden Verschraubung für das eigentliche Abdichten und Quetschen des Anschlusskabels vorgesehen.

  • 1(current)
  • 2
  • 3
958 Artikel gefunden
  • Art.-Nr.
    0501100000
    Ausführung
    VPMS (Verschlussschraube Messing), Verschlussstopfen, PG 29, 8 mm, Messing, vernickelt
    Datenblatt
    VPE: 50 Stück
  • Art.-Nr.
    0900660000
    Ausführung
    KSWN (Flachdichtung - Nylon), Dichtungsring, M 50, Nylon 6
    Datenblatt
    VPE: 25 Stück
  • Art.-Nr.
    0899780000
    Ausführung
    KSWN (Flachdichtung - Nylon), Dichtungsring, M 40, Nylon 6
    Datenblatt
    VPE: 25 Stück
  • Art.-Nr.
    0501260000
    Ausführung
    VPK (Verschlussschraube Kunststoff), Verschlussstopfen, PG 36, 10 mm, IP65, Polyamid 6 (PA6 - GF30)
    Datenblatt
    VPE: 10 Stück
  • Art.-Nr.
    0899770000
    Ausführung
    KSWF (Flachdichtung - Vulkanfiber), Dichtungsring, M 25, Vulkanfiber
    Datenblatt
    VPE: 25 Stück
  • Art.-Nr.
    0521600000
    Ausführung
    VPMS (Verschlussschraube Messing), Verschlussstopfen, PG 7, 5 mm, Messing, vernickelt
    Datenblatt
    VPE: 100 Stück
  • Art.-Nr.
    0501300000
    Ausführung
    VPMS (Verschlussschraube Messing), Verschlussstopfen, PG 42, 10 mm, Messing, vernickelt
    Datenblatt
    VPE: 25 Stück
  • Art.-Nr.
    0501160000
    Ausführung
    VPK (Verschlussschraube Kunststoff), Verschlussstopfen, PG 29, 8 mm, IP65, Polyamid 6 (PA6 - GF30)
    Datenblatt
    VPE: 25 Stück
  • Art.-Nr.
    0899750000
    Ausführung
    KSWF (Flachdichtung - Vulkanfiber), Dichtungsring, M 20, Vulkanfiber
    Datenblatt
    VPE: 25 Stück
  • Art.-Nr.
    0501360000
    Ausführung
    VPK (Verschlussschraube Kunststoff), Verschlussstopfen, PG 42, 10 mm, IP65, Polyamid 6 (PA6 - GF30)
    Datenblatt
    VPE: 5 Stück
  • Art.-Nr.
    0501200000
    Ausführung
    VPMS (Verschlussschraube Messing), Verschlussstopfen, PG 36, 9 mm, Messing, vernickelt
    Datenblatt
    VPE: 25 Stück
  • Art.-Nr.
    0294860000
    Ausführung
    VPK (Verschlussschraube Kunststoff), Verschlussstopfen, PG 11, 6.5 mm, IP65, Polyamid 6 (PA6 - GF30)
    Datenblatt
    VPE: 100 Stück
  • Art.-Nr.
    1016100000
    Ausführung
    Schwere Steckverbinder, Zubehör, Kabelverschraubung, Messing, vernickelt
    Datenblatt
    VPE: 1 Stück
  • Art.-Nr.
    0930700003
    Ausführung
    KSP (Klippon Schutzhaube), Schutzkappe, Silikon
    Datenblatt
    VPE: 10 Stück
  • Art.-Nr.
    0930700006
    Ausführung
    KSP (Klippon Schutzhaube), Schutzkappe, Silikon
    Datenblatt
    VPE: 10 Stück
  • Art.-Nr.
    0930700004
    Ausführung
    KSP (Klippon Schutzhaube), Schutzkappe, Silikon
    Datenblatt
    VPE: 10 Stück
  • Art.-Nr.
    0930700007
    Ausführung
    KSP (Klippon Schutzhaube), Schutzkappe, Silikon
    Datenblatt
    VPE: 10 Stück
  • Art.-Nr.
    0930700005
    Ausführung
    KSP (Klippon Schutzhaube), Schutzkappe, Silikon
    Datenblatt
    VPE: 10 Stück
  • Art.-Nr.
    0930700008
    Ausführung
    KSP (Klippon Schutzhaube), Schutzkappe, Silikon
    Datenblatt
    VPE: 10 Stück
  • Art.-Nr.
    0930700001
    Ausführung
    KSP (Klippon Schutzhaube), Schutzkappe, Silikon
    Datenblatt
    VPE: 10 Stück
