SAI-4-F 4P M12 L 10M Art.-Nr. 1070660000

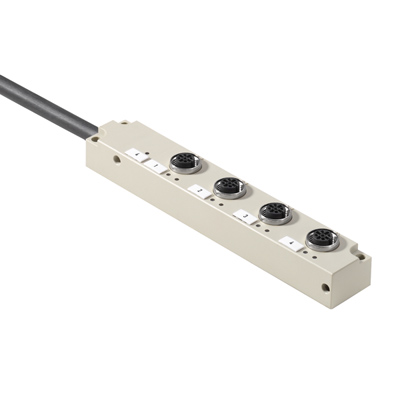

Sensor/Aktor-Passiv-Verteiler, M12, Fixkabelversion, 10 m, Ja
Bitte beachten Sie, dass hier keine möglichen Rabatte oder Zusatzkosten enthalten sind. Die endgültigen Zahlungsbeträge können Sie im Warenkorb einsehen.
Eigenschaften
| Ausführung | Sensor/Aktor-Passiv-Verteiler, M12, Fixkabelversion, 10 m, Ja |
| Best.-Nr. | 1070660000 |
| Typ | SAI-4-F 4P M12 L 10M |
| GTIN (EAN) | 4032248826858 |
| VPE | 1 ST |
| Höhe | 18.2 mm |
| Höhe (inch) | 0.716534 inch |
| Nettogewicht | 919 g |
| Tiefe | 144 mm |
| Tiefe (inch) | 5.66928 inch |
| Betriebstemperatur | -20 - 80°C |
| REACH SVHC | Lead 7439-92-1 |
| Abmantelisolierlänge | 100 mm |
| Verteilerabgang | Fixkabelversion |
| Nennspannung, min. | 10 V |
| Nennspannung, max. | 30 V |
| Prüfspannung | 1 kV |
| max. Strombelastbarkeit pro Steckplatz | 3 A |
| Summenstrom | 9 A |
| Strom pro Signal | 2 A |
| Potenzialtrennung vorhanden | Nein |
| Isolationswiderstand | 109 Ω |
| Schutzart | IP68 |
| Steckplatz Codierung | A |
| Polzahl | 4 |
| Polzahl Kabel | 7 |
| Anzahl Kontaktbuchsen | 4 |
| Anschlussgewinde | M12 |
| Verschmutzungsgrad | 3 |
| Brandverhalten | V-0 |
| Steckzyklen | ≤ 50 |
| LED | Ja |
| Initiator LED | Ja |
| LED Farbe für Betriebsfunktion | grün |
| LED Farbe für E/A Funktion | gelb |
| Gehäusebasismaterial | PA 6 GF |
| Verteilermaterial | Kunststoff |
| Gehäusefarbe | Grau, RAL 7032 |
| Gewindebuchsen | CuZn, vernickelt |
| Kontaktmaterial | CuZn |
| Kontaktoberfläche | vergoldet |
| Kontaktträgermaterial | PBT (UL 94 V0) |
| Aderquerschnitt | 16 x 0,34 mm² + 3 x 1,0 mm² |
| Außendurchmesser | 7.5 mm |
| Biegeradius min., bewegt | 10 x Kabeldurchmesser |
| Biegezyklen | 2 Mio |
| Farbcodierung |
blau
braun gelb grau grün grün / gelb weiß |
| Geschirmt | Nein |
| Halogene | Nein |
| Mantelfarbe | schwarz |
| Mantelmaterial | PUR |
| Polzahl | 4 |
| Kabellänge | 10 m |
| Schleppkettentauglichkeit | Ja |
| Broschüre/Katalog |
[CAT 8 SAI 15/16 EN](http://download.weidmueller.com/asset/download/file/39480)
[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293) |
| Engineering-Daten | [WSCAD](LINK/CAE_DE.html) |
| ETIM 6.0 | EC002585 |
| ETIM 7.0 | EC002585 |
| eClass 9.0 | 27-44-01-08 |
| eClass 9.1 | 27-44-01-08 |
| eClass 10.0 | 27-44-01-08 |
| eClass 11.0 | 27440108 |
| Zulassungen |  |
| ROHS | Konform |
| UL File Number Search | [E92202](LINK/UL_search.html) |
