Eigenschaften

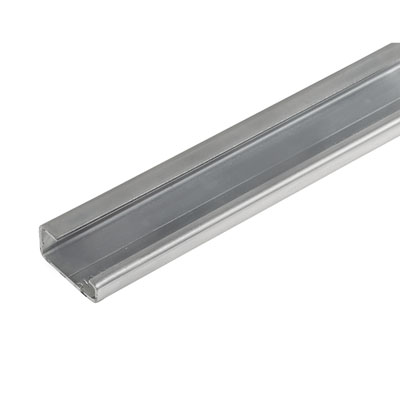

Ausführung | Tragschiene, mit Langloch, Zubehör, 33 x 15 x 2000 mm, Schlitzbreite: 5.20 mm, Schlitzlänge: 25.00 mm, Stahl, verzinkt und passiviert |
Best.-Nr. | 0514400000 |
Typ | TS 32X15/LL 2M/ST/ZN |
GTIN (EAN) | 4008190086152 |
VPE | 2 |
Tiefe | 15 mm |
Tiefe (inch) | 0,591 inch |
Höhe | 33 mm |
Höhe (inch) | 1,299 inch |
Breite | 2.000 mm |
Breite (inch) | 78,74 inch |
Nettogewicht | 667 g |
Bestückungsloch-Durchmesser (D) | 5,2 mm |
Bohrloch, geschlitzt | Ja |
Bohrlochabstand, mittig | 36 mm |
Bohrlochdurchmesser | 5,2 mm |
Einbauhinweis | Direktmontage |
Kurzschlussfestigkeit entspricht E-Cu Leiter | 35 mm² |
Kurzzeitstromfestigkeit pro Sekunde nach IEC 60947-7-2 | 4,2 kA |
Länge der Tragschiene |
|
Normen | DIN EN 60715 |
Oberfläche | verzinkt und passiviert |
Schlitzabstand | 11 mm |
Schlitzabstand |
|
Schlitzbreite | 5,2 mm |
Schlitzbreite |
|
Schlitzlänge | 25 mm |
Schlitzlänge |
|
Stärke | 1,5 mm |
Tragschiene vorgestanzt | Ja |
Werkstoff | Stahl |
Engineering-Daten | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_59184) |
Engineering-Daten | [Zuken E3.S](LINK/CAE_DE.html) |
Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.0514400000) |
CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=0514400000) |
WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=0514400000&norm=0) |
Anwenderdokumentation | [StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) |
Kataloge | [Catalogues in PDF-format](LINK/Catalog.html) |
ETIM 6.0 | EC001285 |
ETIM 7.0 | EC001285 |
ETIM 8.0 | EC001285 |
ETIM 9.0 | EC001285 |
ECLASS 9.0 | 27-40-06-02 |
ECLASS 9.1 | 27-40-06-02 |
ECLASS 10.0 | 27-40-06-02 |
ECLASS 11.0 | 27-40-06-02 |
ECLASS 12.0 | 27-40-06-02 |
ECLASS 13.0 | 27-40-06-02 |
ROHS | Konform |
Zubehör
-
-
-
-
-
-
-
-
-
Art.-Nr.:0642600000VPE:50 Stück
Klippon TB (Terminal Box), Befestigungsschraube, Werkstoff: Stahl
-
Art.-Nr.:0495160000VPE:50 Stück
Endwinkel, Polyamid 66, beige, Tragschiene: TS 32, geschraubt
-
-
-
Art.-Nr.:0353500000VPE:50 Stück
SAK-Reihe, Innensechskantschraube, Schrauben, Polzahl: 1
-
Art.-Nr.:1567480000VPE:100 Stück
SAK-Reihe, Innensechskantschraube, Schrauben, Polzahl: 1
-
Art.-Nr.:0295900000VPE:50 Stück
SAK-Reihe, Innensechskantschraube, Schrauben, Polzahl: 1
-
-
-
Ist Zubehör von
-
Art.-Nr.:0225161001VPE:1 Stück
Schnittstelle, RSF, Steckverbinder nach IEC60603-13/DIN41651, 16 Pole, Schraubanschluss
-
Art.-Nr.:0224261001VPE:1 Stück
Schnittstelle, RSF, Steckverbinder nach IEC60603-13/DIN41651, 20 Pole, Schraubanschluss
-
Art.-Nr.:0224561001VPE:1 Stück
Schnittstelle, RSF, Steckverbinder nach IEC60603-13/DIN41651, 50 Pole, Schraubanschluss
-
Art.-Nr.:0224961001VPE:1 Stück
Schnittstelle, RSF, Steckverbinder nach IEC60603-13/DIN41651, 10 Pole, Schraubanschluss
-
Art.-Nr.:0224661001VPE:1 Stück
Schnittstelle, RSF, Steckverbinder nach IEC60603-13/DIN41651, 60 Pole, Schraubanschluss
-
Art.-Nr.:0224361001VPE:1 Stück
Schnittstelle, RSF, Steckverbinder nach IEC60603-13/DIN41651, 34 Pole, Schraubanschluss
-
Art.-Nr.:0224461001VPE:1 Stück
Schnittstelle, RSF, Steckverbinder nach IEC60603-13/DIN41651, 40 Pole, Schraubanschluss
-
Art.-Nr.:0225061001VPE:1 Stück
Schnittstelle, RSF, Steckverbinder nach IEC60603-13/DIN41651, 14 Pole, Schraubanschluss
-
Art.-Nr.:0224861001VPE:1 Stück
Schnittstelle, RSF, Steckverbinder nach IEC60603-13/DIN41651, 26 Pole, Schraubanschluss
-
Art.-Nr.:0224761001VPE:1 Stück
Schnittstelle, RSF, Steckverbinder nach IEC60603-13/DIN41651, 64 Pole, Schraubanschluss
-
Art.-Nr.:0501500000VPE:20 Stück
Sicherungs-Reihenklemme, Schraubanschluss, Sicherungselement, einseitig offen, Schraubanschluss, 10 mm², 500 V, 10 A, G-Si. 5 x 25, dunkelbeige
-
Art.-Nr.:1368700000VPE:20 Stück
Sicherungs-Reihenklemme, Schraubanschluss, Sicherungselement, für schraubbare Querverbindung, einseitig offen, Schraubanschluss, 10 mm², 500 V, 10 A, E16, dunkelbeige
-
Art.-Nr.:0178220000VPE:20 Stück
Sicherungs-Reihenklemme, Schraubanschluss, Sicherungselement, für schraubbare Querverbindung, einseitig offen, Schraubanschluss, 10 mm², 400 V, 16 A, 10 x 38 mm, mittelgelb
-
Art.-Nr.:0501820000VPE:20 Stück
Sicherungs-Reihenklemme, Schraubanschluss, Sicherungselement, für schraubbare Querverbindung, einseitig offen, Schraubanschluss, 10 mm², 400 V, 16 A, E14, mittelgelb
-
Art.-Nr.:0501800000VPE:20 Stück
Sicherungs-Reihenklemme, Schraubanschluss, Sicherungselement, für schraubbare Querverbindung, einseitig offen, Schraubanschluss, 10 mm², 400 V, 16 A, E14, dunkelbeige
-
Art.-Nr.:1368720000VPE:20 Stück
Sicherungs-Reihenklemme, Schraubanschluss, Sicherungselement, für schraubbare Querverbindung, einseitig offen, Schraubanschluss, 10 mm², 500 V, 10 A, E16, mittelgelb
-
Art.-Nr.:0501600000VPE:20 Stück
Sicherungs-Reihenklemme, Schraubanschluss, Sicherungselement, einseitig offen, Schraubanschluss, 10 mm², 500 V, 10 A, G-Si. 5 x 20, dunkelbeige
-
Art.-Nr.:0225820000VPE:10 Stück
Sicherungs-Reihenklemme, Schraubanschluss, Sicherungselement, mit LED, einseitig offen, Schraubanschluss, 10 mm², 24 V, G-Si. 5 x 20, mittelgelb
-
Art.-Nr.:0501620000VPE:20 Stück
Sicherungs-Reihenklemme, Schraubanschluss, Sicherungselement, einseitig offen, Schraubanschluss, 10 mm², 500 V, 10 A, G-Si. 5 x 20, mittelgelb
-
Art.-Nr.:9509570000VPE:20 Stück
Sicherungs-Reihenklemme, Schraubanschluss, Sicherungstrenner, einseitig offen, Schraubanschluss, 10 mm², 440 V, 6.3 A, G-Si. 5 x 20, dunkelbeige
-
Art.-Nr.:8019960000VPE:1 Stück
Schnittstelle, RSSD, SUB-D-Stecker gemäß IEC 60807-2 / DIN 41652, 37-poliger Stecker, Schraubanschluss
-
Art.-Nr.:8019890000VPE:1 Stück
Schnittstelle, RSSD, SUB-D-Stecker gemäß IEC 60807-2 / DIN 41652, 15-polige Buchse, Schraubanschluss
-
Art.-Nr.:8019900000VPE:1 Stück
Schnittstelle, RSSD, SUB-D-Stecker gemäß IEC 60807-2 / DIN 41652, 25-polige Buchse, Schraubanschluss
-
Art.-Nr.:8019910000VPE:1 Stück
Schnittstelle, RSSD, SUB-D-Stecker gemäß IEC 60807-2 / DIN 41652, 37-polige Buchse, Schraubanschluss
-
Art.-Nr.:8019880000VPE:1 Stück
Schnittstelle, RSSD, SUB-D-Stecker gemäß IEC 60807-2 / DIN 41652, 9-polige Buchse, Schraubanschluss
-
Art.-Nr.:8019920000VPE:1 Stück
Schnittstelle, RSSD, SUB-D-Stecker gemäß IEC 60807-2 / DIN 41652, 50-polige Buchse, Schraubanschluss
-
Art.-Nr.:8019930000VPE:1 Stück
Schnittstelle, RSSD, SUB-D-Stecker gemäß IEC 60807-2 / DIN 41652, 9-poliger Stecker, Schraubanschluss
-
Art.-Nr.:8019970000VPE:1 Stück
Schnittstelle, RSSD, SUB-D-Stecker gemäß IEC 60807-2 / DIN 41652, 50-poliger Stecker, Schraubanschluss
-
Art.-Nr.:8019940000VPE:1 Stück
Schnittstelle, RSSD, SUB-D-Stecker gemäß IEC 60807-2 / DIN 41652, 15-poliger Stecker, Schraubanschluss
-
Art.-Nr.:8019950000VPE:1 Stück
Schnittstelle, RSSD, SUB-D-Stecker gemäß IEC 60807-2 / DIN 41652, 25-poliger Stecker, Schraubanschluss
-
Art.-Nr.:0354560000VPE:100 Stück
Schutzleiter-Reihenklemme, Schraubanschluss, 4 mm², 800 V, Anzahl Anschlüsse: 2, Anzahl der Etagen: 1, gelb, grün
-
Art.-Nr.:0354660000VPE:50 Stück
Schutzleiter-Reihenklemme, Schraubanschluss, 10 mm², 800 V, Anzahl Anschlüsse: 2, Anzahl der Etagen: 1, gelb, grün
-
Art.-Nr.:8537200000VPE:1 Stück
Schnittstelle, RSF, Steckverbinder nach IEC60603-13/DIN41651, 14 Pole, Zugfederanschluss
-
Art.-Nr.:8537150000VPE:1 Stück
Schnittstelle, RSF, Steckverbinder nach IEC60603-13/DIN41651, 50 Pole, Zugfederanschluss
-
Art.-Nr.:8537190000VPE:1 Stück
Schnittstelle, RSF, Steckverbinder nach IEC60603-13/DIN41651, 10 Pole, Zugfederanschluss
-
Art.-Nr.:8537130000VPE:1 Stück
Schnittstelle, RSF, Steckverbinder nach IEC60603-13/DIN41651, 34 Pole, Zugfederanschluss
-
Art.-Nr.:8537140000VPE:1 Stück
Schnittstelle, RSF, Steckverbinder nach IEC60603-13/DIN41651, 40 Pole, Zugfederanschluss
-
Art.-Nr.:8537110000VPE:1 Stück
Schnittstelle, RSF, Steckverbinder nach IEC60603-13/DIN41651, 20 Pole, Zugfederanschluss
-
Art.-Nr.:8537180000VPE:1 Stück
Schnittstelle, RSF, Steckverbinder nach IEC60603-13/DIN41651, 26 Pole, Zugfederanschluss
-
Art.-Nr.:9509580000VPE:20 Stück
Sicherungs-Reihenklemme, Schraubanschluss, Sicherungstrenner, einseitig offen, Schraubanschluss, 10 mm², 440 V, 13 A, G-Si. 1 x 1/4, dunkelbeige
