ACT20-FEED-IN-BASIC-S

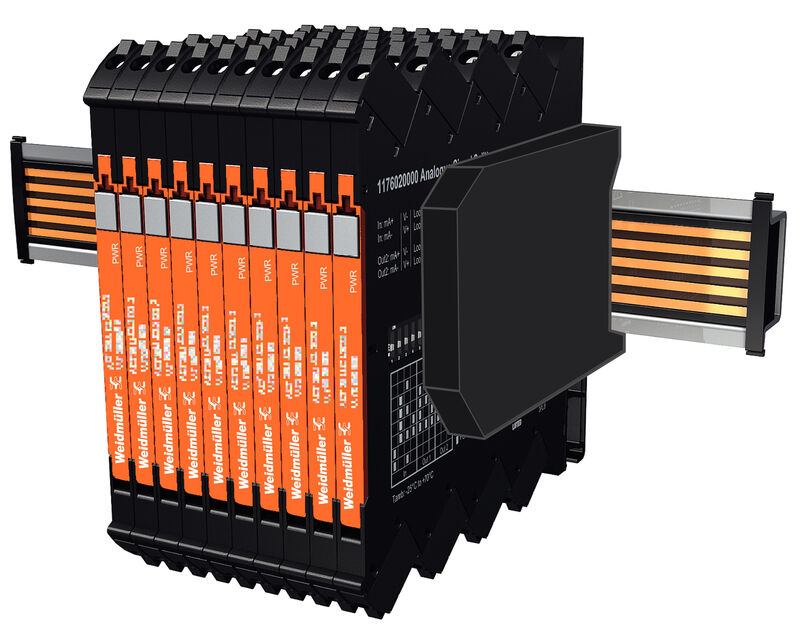

Zdjęcie produktu
ACT20-FEED-IN-BASIC-S

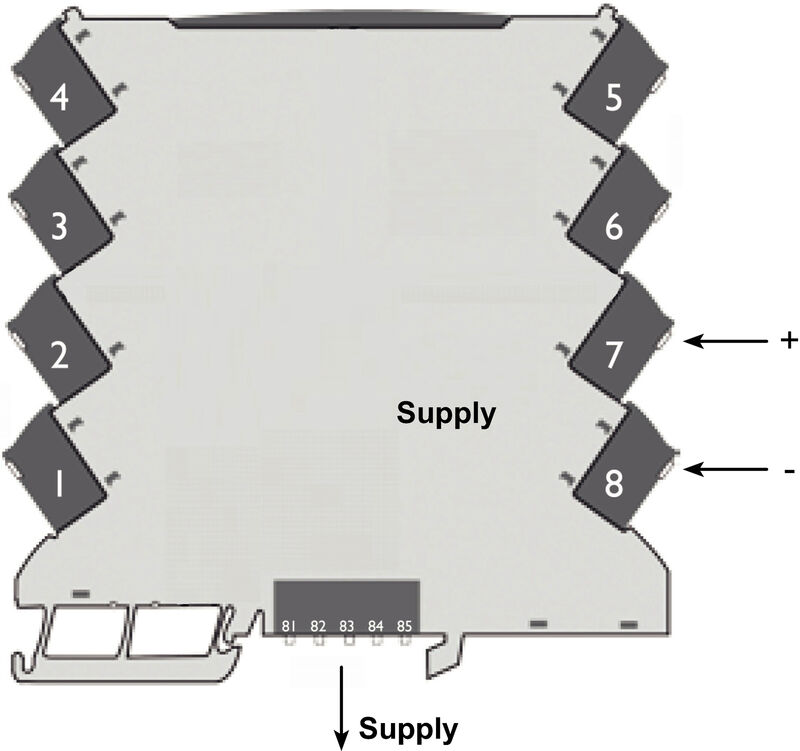

Schemat połączeń elektrycznych
ACT20-FEED-IN-BASIC-S
Rysunek wymiarowany
ACT20-FEED-IN-BASIC-S

ACT20-FEED-IN-BASIC-S

moduł zasilający, Rozdziela napięcie zasilania na szynie montażowej

Nr. produktu 1282490000
Pobierz kartę katalogową Wsparcie inżynieryjne Pobieranie produktów
Akcesoria 3 Jest dodatkiem 11 Produkty pokrewne 6
Ogólne dane zamówieniowe Wymiary i masa Temperatury Prawdopodobieństwo usterki Zgodność produktu z wymogami środowiska naturalnego Wejście Wyjście Informacje ogólne Koordynacja izolacji Dane przyłączeniowe Ważna informacja Klasyfikacje Dopuszczenia

Ogólne dane zamówieniowe

Wersja
moduł zasilający, Rozdziela napięcie zasilania na szynie montażowej
Nr zam.
1282490000
Typ
ACT20-FEED-IN-BASIC-S
GTIN (EAN)
4050118072730
Ilość
1  szt.

Wymiary i masa

Głębokość
114,3  mm
Głębokość (cale)
4,5  inch
Wysokość
112,5  mm
Wysokość (cale)
4,429  inch
Szerokość
6,1  mm
Szerokość (cale)
0,24  inch
Masa netto
83  g

Temperatury

Temperatura magazynowania
-20 °C...85 °C
Temperatura otoczenia
-25 °C…70 °C
Temperatura eksploatacyjna
-20 °C...60 °C
Wilgotność
40 °C / 95 % wilgotność względna, bez kondensacji

Prawdopodobieństwo usterki

SIL zgodnie z normą IEC 61508
Brak

Zgodność produktu z wymogami środowiska naturalnego

Status zgodności z dyrektywą RoHS
Zgodne, z wyłączeniem
Wyłączenie RoHS (w przypadkach, w których ma to zastosowanie / jest znane)
7a, 7cI
REACH SVHC
Lead 7439-92-1
SCIP
2f6dd957-421a-46db-a0c2-cf1609156924

Wejście

liczba wejść
1
napięcie wejściowe
21.6…26.4 V DC
Prąd wejściowy
0,5...2,5 A DC

Wyjście

Liczba wyjść
1
Napięcie wyjściowe, uwaga
zgodny z napięciem wejściowym
Napięcie zasilające (wyjście)
24 V DC
Prąd wyjściowy
Zgodny z prądem wejściowym
2,5 A

Informacje ogólne

Konfiguracja
brak
Pobór mocy, maks.
1  W
Szyna
TS 35
CH20M Bus
Zasilanie
21,6 - 26,4 V DC

Koordynacja izolacji

Normy EMV
EN 61326-1

Dane przyłączeniowe

Rodzaj przyłącza
złącze śrubowe
Moment obrotowy dociągający, min.
0,4  Nm
Moment obrotowy dociągający, maks.
0,6  Nm
Zakres zacisków przyłącza pomiarowego
2,5  mm²
Zakres zaciskania, min.
0,5  mm²
Zakres zaciskania, maks.
2,5  mm²
przekrój przyłącza przewodu AWG, min.
AWG 30
przekrój przyłączeniowy przewodu AWG, maks.
AWG 14

Ważna informacja

Informacje produktowe
Urządzenie ACT20-FEED-IN-BASIC-S zasila szynę DIN Weidmüller CH20M doprowadzonym z zewnątrz napięciem 24 V DC ± 30%. Obciążalność prądowa urządzenia zasilającego wynosi maks. 2,5 A.
Natężenie prądu wejściowego musi być ograniczone do tej wartości.

Klasyfikacje

ETIM 6.0
EC001600
ETIM 7.0
EC001600
ETIM 8.0
EC001600
ETIM 9.0
EC001600
ETIM 10.0
EC001600
ECLASS 9.0
27-24-26-10
ECLASS 9.1
27-24-26-10
ECLASS 10.0
27-24-26-10
ECLASS 11.0
27-24-26-10
ECLASS 12.0
27-24-26-10
ECLASS 13.0
27-24-26-10
ECLASS 14.0
27-24-26-10
ECLASS 15.0
27-24-26-10

Dopuszczenia

Dopuszczenia
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319217/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319228/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319234/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319237/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319240/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319243/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319260/-S800/-T1z1mm-S80)
ROHS
Zgodny
UL File Number Search
[Witryna UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Nr certyfikatu (cULus)
E337701
