特性
| 版本 | 限值监控, 输入：3 相电压, 继电器输出 |
| 订货号 | 7760054361 |
| 类型 | ACT20P-VMR-3PH-ILP-H-P |
| GTIN (EAN) | 4050118559750 |
| 数量 | 1 PC |
| 深 | 114.3 mm |
| 深度 (英寸) | 4.5 inch |
| 高度 | 117 mm |
| 高度 (英寸) | 4.606 inch |
| 宽度 | 22.5 mm |
| 宽度 (英寸) | 0.886 inch |
| 净重 | 140 g |
| 存储温度 | -40 °C...85 °C |
| 工作温度 | -20 °C...65 °C |
| 操作温度下的湿度 | 0...95 % （无凝结） |
| 湿度 | 5…85% 相对湿度，无凝结 |
| SIL 符合 IEC 61508 | 无 |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | 2f6dd957-421a-46db-a0c2-cf1609156924 |
| RoHS 合规状态 | 合规，有例外 |
| RoHS 豁免（如适用/已知） | 7a, 7cI |
| 型号 |
3 相或 3 相+零线
交流电压 |
| 电压输入电阻 | ≥1,8MΩ |
| 输入数 | 1 |
| 输入电压 | 180…500 VAC |
| 输出路数 | 2 |
| 动作延时 |
0…10 s
可配置 |

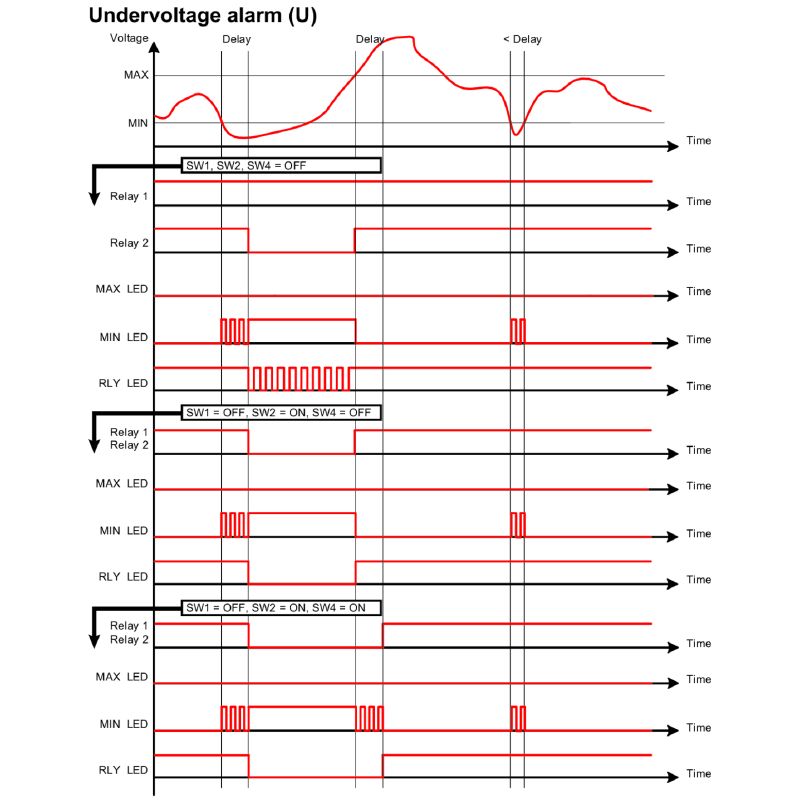

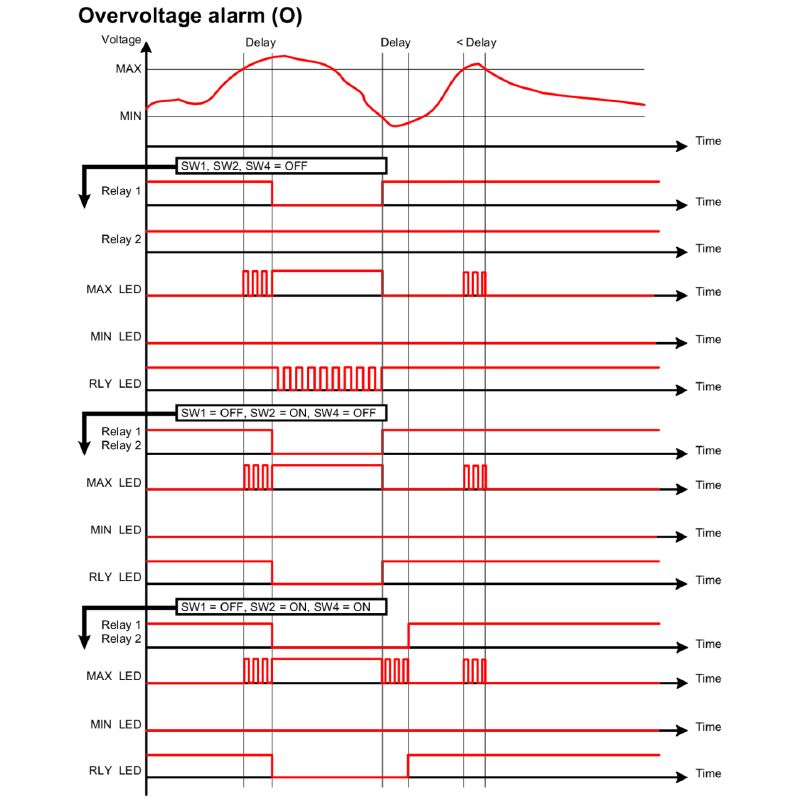

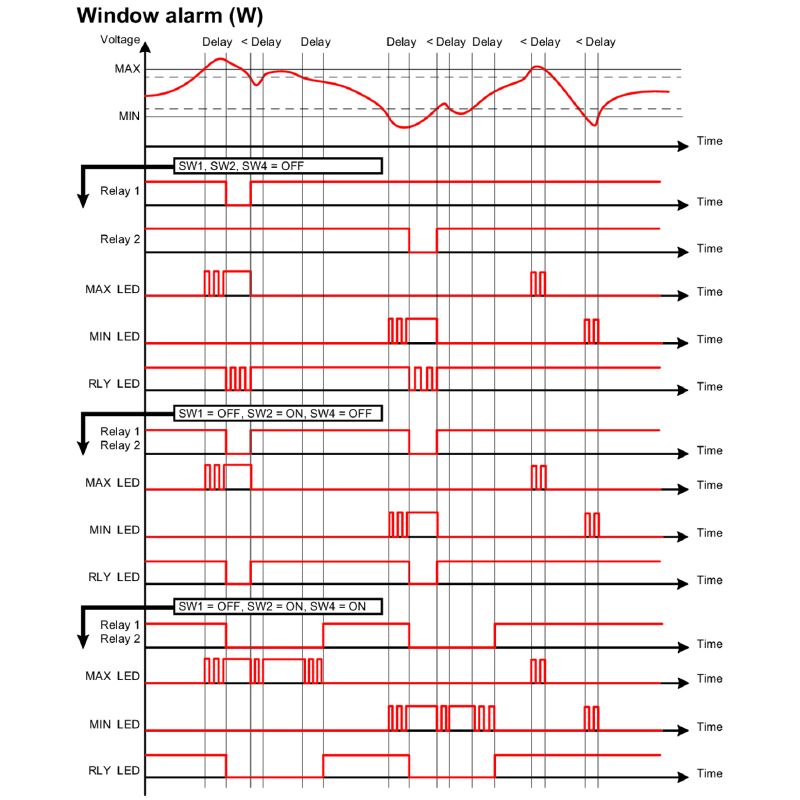

| 告警功能 |
上限和下限值，窗口范围
可激活保持功能 相位错误 相序 不对称性 报警延迟：0…10 s |
| 开关阈 |
可调节的
最小=50…100 % x U额定输入电压 （欠压警报） 最大=70…120 % x U额定输入电压 （过压警报） |
| 数字输出 | 2 |
| 最大开关电压，交流 | 250 V |
| 最大开关电压，直流 | 30 V |
| 滞后 | 5 % @ 相位不对称 |
| 类型 |
2 x 1 - or 1 x 2 changeover contact relay
继电器极性可以反转 |
| 额定开关电流 | 5 A |
| 供电电压 | 通过电压测量输入供电 |
| 功耗 |
≤ 3VA
<2 W |
| 导轨 | TS 35 |
| 温度系数 | 350 ppm/K |
| 精度 | 3 % *U额定电压 |
| 绝缘 |
两路分离器
输入/输出之间 是 输入/输出/电源之间 |
| 配置 | DIP 开关和电位计 |
| 重复精度 | 2% *U额定电压 |
| 长期偏离 | 0.1 % / 10.000 h |
| 防护等级 | IP20 |
| 阶跃响应时间 | ≤100 ms |
| EMC 标准 | EN 61326-1 |
| 抗冲击耐压 |
6 kV (input - output)
4 kV (output 1- output 2) 1.2/50 µs |
| 检测电压 | 0.5 kV |
| 污染等级 | 2 |
| 绝缘 |
两路分离器
输入/输出之间 是 输入/输出/电源之间 |
| 绝缘电压 | 2.5 kV (输入/输出) |
| 过压等级 | III |
| 额定电压 |
600 VAC (input - output)
300 VAC (output 1 - output 2) |
| 联接类型 | PUSH IN |
| 最小拧紧力矩 | 0.4 Nm |
| 最大拧紧力矩 | 0.6 Nm |
| 额定连接下的压接范围 | 2.5 mm² |
| 压接范围，最小 | 0.5 mm² |
| 压接范围，最大 | 2.5 mm² |
| 导线最小压接面积 AWG | AWG 26 |
| 导线最大压接面积 AWG | AWG 14 |
| 认证/证书/一致性声明 | [Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_35810) |
| 工程数据 | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_178168) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=7760054361) |

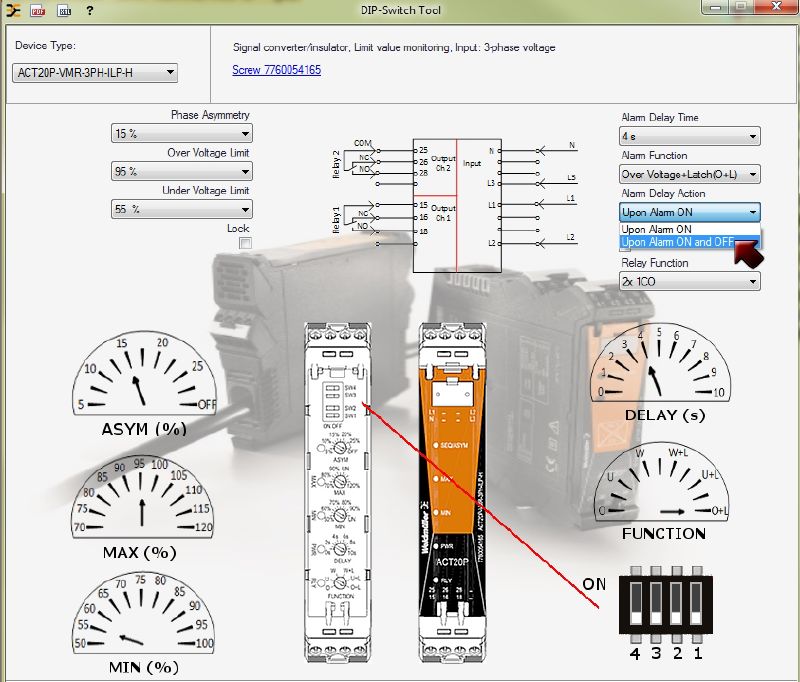

| 软件 | [DIP switch configuration tool](https://mdcop.weidmueller.com/mediadelivery/asset/900_35389) |
| 用户文档 | [Instruction sheet](https://mdcop.weidmueller.com/mediadelivery/asset/900_212944) |
| 产品目录 | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002654 |
| ETIM 7.0 | EC002654 |
| ETIM 8.0 | EC002654 |
| ETIM 9.0 | EC002654 |
| ECLASS 9.0 | 27-21-01-22 |
| ECLASS 9.1 | 27-21-01-22 |
| ECLASS 10.0 | 27-21-01-22 |
| ECLASS 11.0 | 27-21-01-22 |
| ECLASS 12.0 | 27-21-01-22 |
| ECLASS 13.0 | 27-21-01-22 |
| ECLASS 14.0 | 27-21-01-22 |
| 认证 |   |
| ROHS | 一致 |
| UL File Number Search | [UL 网站](LINK/UL_search.html) |
| cURus 证书号 | E469563 |
