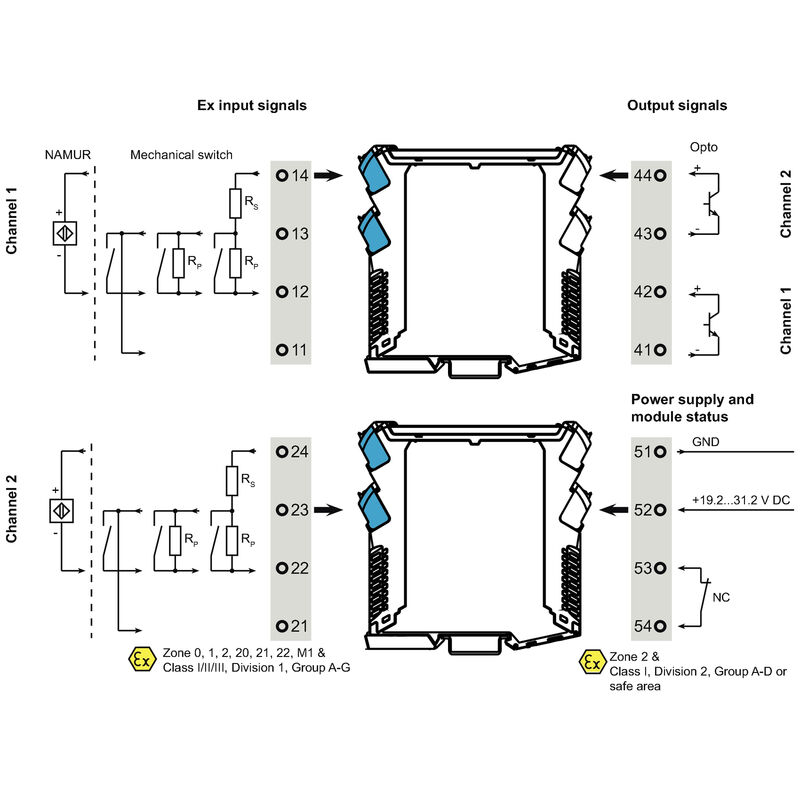

Anschlussbild
ACT20X-2HDI-2SDO-P
Applikation
ACT20X-2HDI-2SDO-P

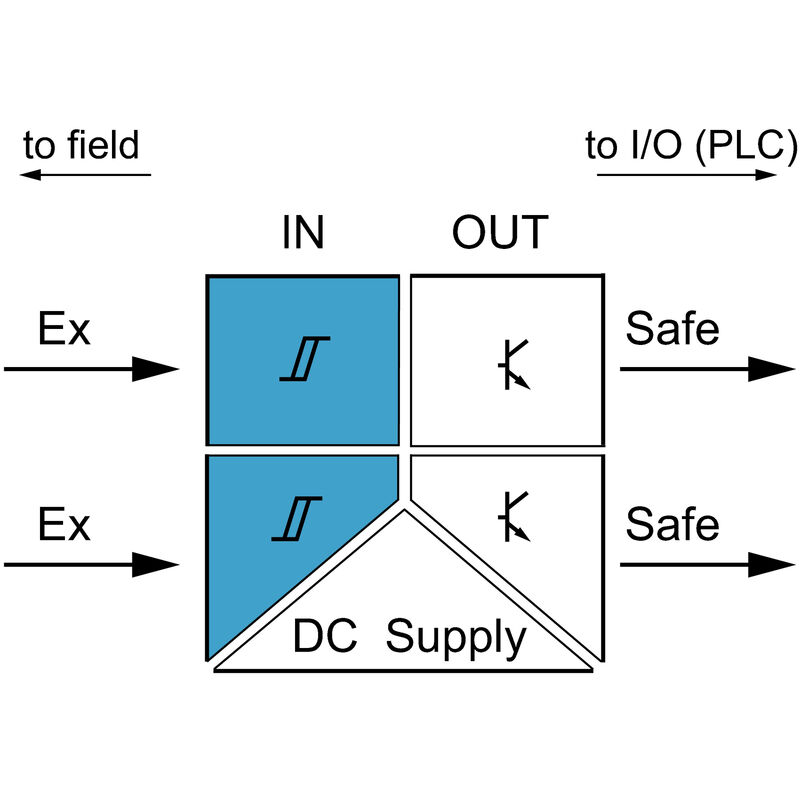

Blockschaltbild
ACT20X-2HDI-2SDO-P
ACT20X-2HDI-2SDO-P
ACT20X-2HDI-2SDO-P
Maßzeichnung
ACT20X-2HDI-2SDO-P
Deratingkurve
Removable terminals with coding

ACT20X-2HDI-2SDO-P

EX-Signalwandler/-trenner, Ex- Eingang: NAMUR- Sensor / Schalter, Safe- Ausgang: Optokoppler, 2 Kanäle

Art.-Nr. 2456100000
Datenblatt herunterladen Engineering Support Software Support Produkt Downloads
Zubehör 3 Verwandte Artikel 4
Allgemeine Bestelldaten Abmessungen und Gewichte Temperaturen Ausfallwahrscheinlichkeit Umweltanforderungen Montage Eingang EX Ausgang Digital Alarmausgang Allgemeine Angaben Isolationskoordination Daten für Ex- Anwendungen (ATEX) Sicherheitstechnische Basiskenndaten Sicherheitstechnische Kenndaten Low demand mode Anschlussdaten Garantie Klassifikationen Zulassungen

Allgemeine Bestelldaten

Ausfuehrung
EX-Signalwandler/-trenner, Ex- Eingang: NAMUR- Sensor / Schalter, Safe- Ausgang: Optokoppler, 2 Kanäle
Best.-Nr.
2456100000
Art
ACT20X-2HDI-2SDO-P
GTIN (EAN)
4050118471519
VPE
1  Stück

Abmessungen und Gewichte

Tiefe
114,6  mm
Tiefe (inch)
4,512  inch
Höhe
127,3  mm
Höhe (inch)
5,012  inch
Breite
22,5  mm
Breite (inch)
0,886  inch
Nettogewicht
20  g

Temperaturen

Lagertemperatur
-20 °C...85 °C
Betriebstemperatur
-20 °C...60 °C
Feuchtigkeit
0...95 % (keine Betauung)

Ausfallwahrscheinlichkeit

SIL PAPER
[SIL certificate](PDF/Cert_Weidmueller_070902_P0002_C001_V2R1.pdf)
SIL gemäß IEC 61508
2
MTBF
215  a

Umweltanforderungen

RoHS-Konformitätsstatus
Konform mit Ausnahme
RoHS-Ausnahme (falls zutreffend/bekannt)
7a, 7cI
REACH SVHC
Lead 7439-92-1
SCIP
2f6dd957-421a-46db-a0c2-cf1609156924

Montage

Einbaulage
horizontal oder vertikal
Montageart
Tragschiene für Rastmontage
Tragschiene
TS 35

Eingang EX

Ausgangssignal bei Drahtbruch
<0,1 mA
> 6,5 mA (bei Drahtbruch)
Eingangsfrequenz
0...5 kHz
Eingangswiderstand
1 kΩ
Impulsdauer
> 0.1 ms
NAMUR-Versorgung
8 V DC / 8 mA
Sensor
NAMUR-Sensor nach EN60947-5-6
Schalter mit oder ohne RS, RP
Sensor-Versorgung
8 V DC / 8 mA
Triggerlevel high
> 2,1 mA
Triggerlevel low
<1,2 mA
Typ
eigensicherer Stromkreis
Widerstand
Parallelwiderstand 15 kΩ
Vorwiderstand 750 Ω

Ausgang Digital

Dauerstrom
80 mA
Funktion
Ausgang = Eingang
direkt oder invers (konfigurierbar)
Nennschaltspannung
30 V DC
Schaltfrequenz, max.
≤ 5 kHz
Typ
NPN-Transitor

Alarmausgang

Alarmfunktion
Leitungsunterbrechung am Eingang
Kurzschluss am Eingang
keine Versorgungspannung
Gerätefehler
Dauerstrom
≤ 0,5 A AC / 0,3 A DC (sicherer Bereich)
≤ 0,5 A AC / 1 A DC ( Zone 2)
Nennleistung
≤ 62,5 VA / 32 W (sicherer Bereich)
≤ 16 VA / 32 W (Zone 2)
Nennschaltspannung
≤ 125 V AC / 110 V DC (sicherer Bereich)
≤ 32 V AC / 32 V DC (Zone 2)
Typ
Statusrelais
1 Öffner (potentialfrei)

Allgemeine Angaben

Anschlussart
PUSH IN
Einsatzhöhe
≤ 2000 m
Feuchtigkeit
0...95 % (keine Betauung)

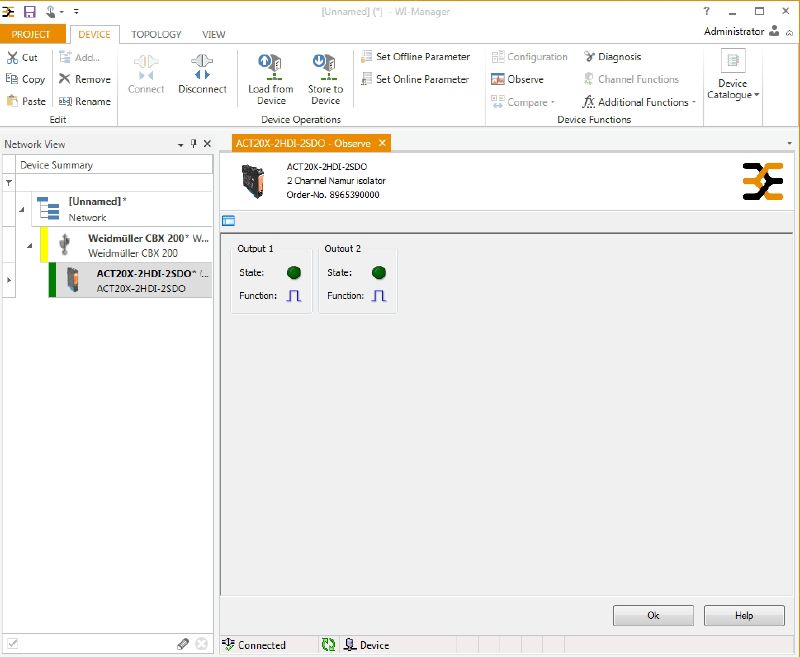

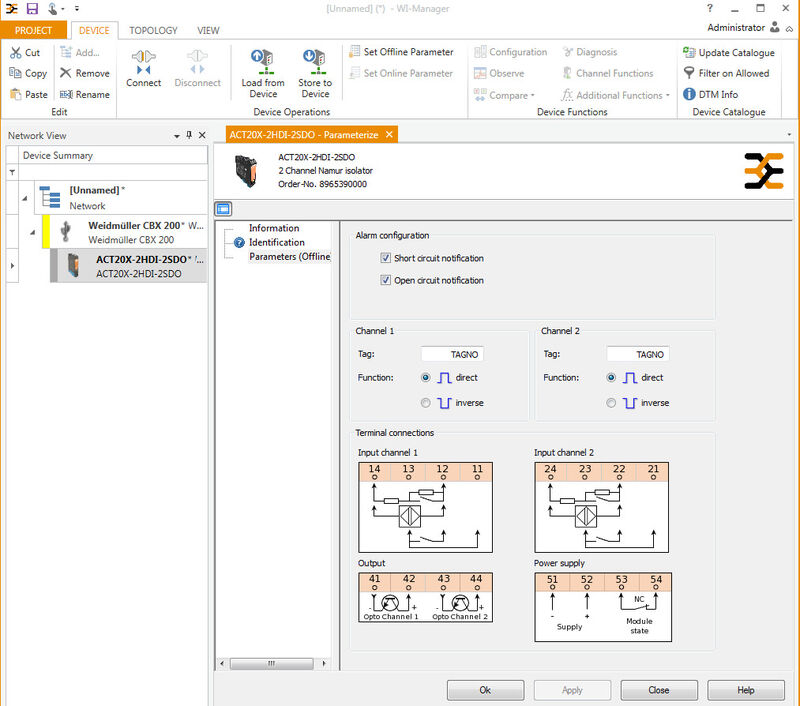

Konfiguration
mit FDT/DTM Software
Benötigt wird Konfigurationsadapter 8978580000 CBX200 USB
Leistungsaufnahme
≤ 1,5 W
Schutzart
IP20
Versorgungsspannung
19,2…31,2 V DC

Isolationskoordination

Bemessungsspannung
300 V
EMV-Normen
EN 61326-1
Isolationsspannung
2,6 kV (Eingang / Ausgang)
Normen
EN 61010-1

Daten für Ex- Anwendungen (ATEX)

Einbauort
Gerät installiert in Sicherheitsbereich, Zone 2
Kennzeichnung
II (1) G [Ex ia Ga] IIC/IIB/IIA
II (1) D [Ex ia Da] IIIC
I (M1) [Ex ia Ma] I
Leistung P0
32 mW
Spannung U0
10,6 V DC
Strom I0
12 mA DC

Sicherheitstechnische Basiskenndaten

Description of the "safe state"
High impedance
Diagnostic test interval
10  s
Gerätetyp
B
Tproof
5  a
Total failure rate for safe detected failures (λSD)
0  FIT
Hardware Fehlertoleranz (HFT)
0
Sicherheitskategorie
SIL 2
Safe Failure Fraction (SFF)
92  %
Mean Time To Repair (MTTR)
8  h
Total failure rate for safe undetected failures (λSU)
275  FIT
Total failure rate for dangerous detected failures (λDD)
135  FIT
Total failure rate for dangerous undetected failures (λDU)
36  FIT
Ausfallwahrscheinlichkeit PFH
3.62 x 10-8 h-1
Demand mode
High
Demand rate
1.000  s

Sicherheitstechnische Kenndaten Low demand mode

Average Probability of Failure on Demand (PFDavg)
1.58 x 10-4 (Tproof = 1 year)
3.17 x 10-4 (Tproof = 2 years)
7.92 x 10-4 (Tproof = 5 years)

Anschlussdaten

Anschlussart
PUSH IN
Leiteranschlussquerschnitt AWG, min.
AWG 26
Leiteranschlussquerschnitt AWG, max.
AWG 14
Leiteranschlussquerschnitt, eindrähtig, min.
0,2  mm²
Leiteranschlussquerschnitt, eindrähtig, max.
2,5  mm²
Leiteranschlussquerschnitt, feindrähtig, min.
0,2  mm²
Leiteranschlussquerschnitt, feindrähtig, max.
2,5  mm²
Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, min.
0,2  mm²
Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, max.
2,5  mm²

Garantie

Zeitraum
3 Jahre

Klassifikationen

ETIM 6.0
EC002653
ETIM 7.0
EC002653
ETIM 8.0
EC002653
ETIM 9.0
EC002653
ETIM 10.0
EC002653
ECLASS 9.0
27-21-01-20
ECLASS 9.1
27-21-01-20
ECLASS 10.0
27-21-01-20
ECLASS 11.0
27-21-01-20
ECLASS 12.0
27-21-01-20
ECLASS 13.0
27-21-01-20
ECLASS 14.0
27-21-01-20
ECLASS 15.0
27-21-01-20

Zulassungen

Zulassungen
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319228/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319234/-S800/-T1z1mm-S80)
ROHS
Konform
UL File Number Search
[UL Webseite](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Zertifikat-Nr. (cULus)
E337701
