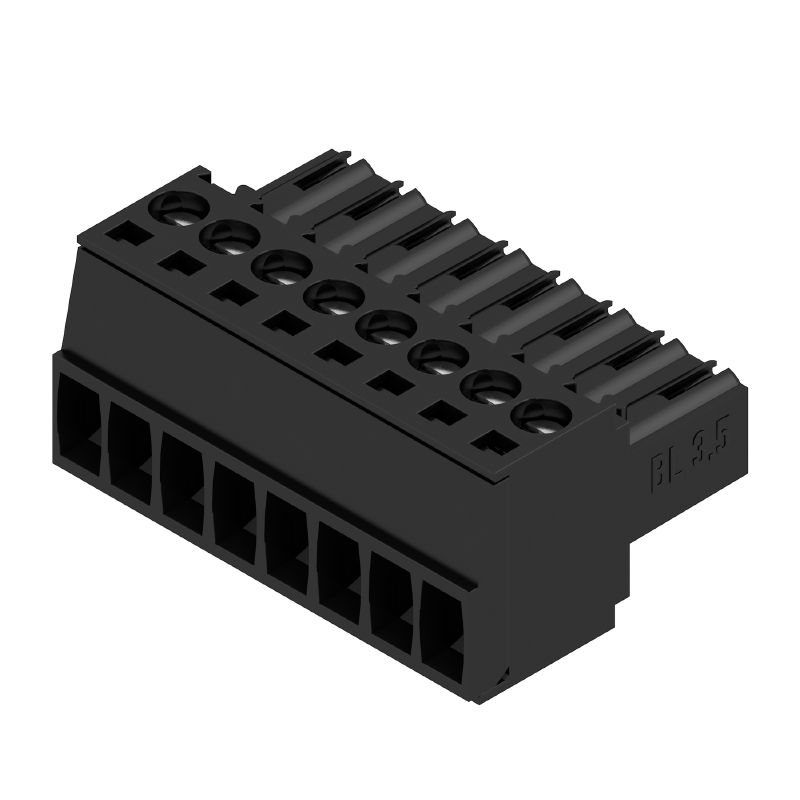

BL 3.50/08/180 SN BK BX
Product image

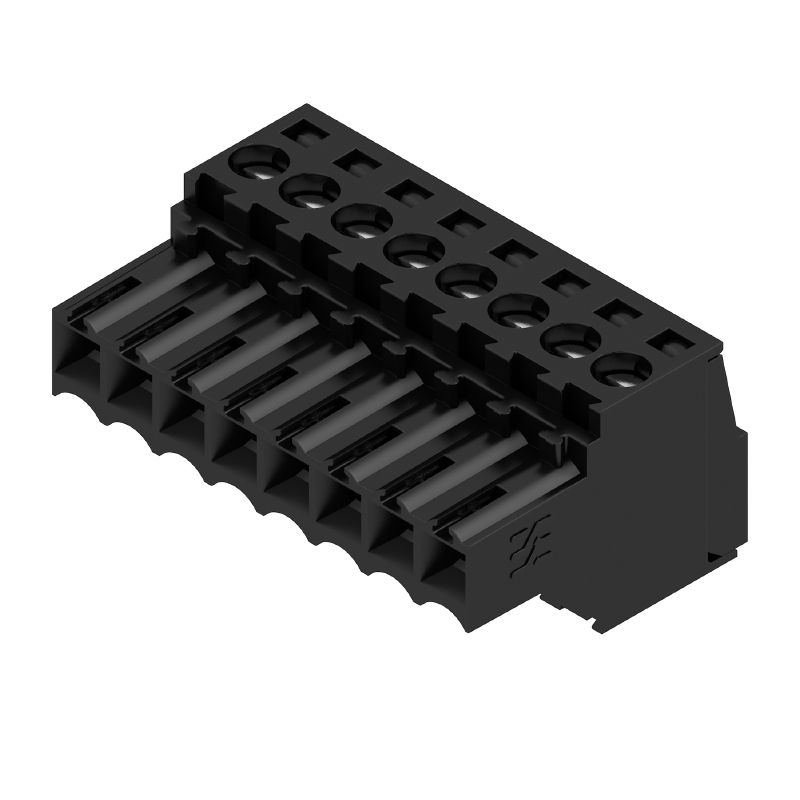

BL 3.50/08/180 SN BK BX
Produktillustration
BL 3.50/08/180 SN BK BX
Dimensional drawing
BL 3.50/08/180 SN BK BX
Graph
BL 3.50/08/180 SN BK BX
Graph
BL 3.50/08/180 SN BK BX
Graph
BL 3.50/08/180 SN BK BX
Graph

BL 3.50/08/180 SN BK BX

PCB plug-in connector, female plug, 3.50 mm, Number of poles: 8, 180°, Clamping yoke connection, Clamping range, max. : 1.5 mm², Box

N.º de artículo 1615700000
Descargar hoja de datos Soporte técnico Descargas de productos
Accessori 7 Controparti 14 Prodotti correlati 41
Approvals General ordering data Dimensions and weights Environmental Product Compliance System Parameters Material data Conductors suitable for connection Rated data acc. to IEC Rated data acc. to CSA UL 1059 névleges adatok Packing Contrôles de type Note importante Classifications

Approvals

Zulassungen
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/70d4994d-1e1f-4a62-8b8a-96bcbd57aca3/DAP_Master_ICON,w_80,q_80)
ROHS
Conforme
UL File Number Search
[UL 웹사이트](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Zertifikat-Nr. (UR)
E60693

General ordering data

Ausfuehrung
PCB plug-in connector, female plug, 3.50 mm, Number of poles: 8, 180°, Clamping yoke connection, Clamping range, max. : 1.5 mm², Box
Best.-Nr.
1615700000
Art
BL 3.50/08/180 SN BK BX
GTIN (EAN)
4008190059910
VPE
66 items
Product data
IEC: 320 V / 17 A / 0.2 - 1.5 mm²
UL: 300 V / 10 A / AWG 28 - AWG 14
Packaging
Box

Dimensions and weights

Tiefe
18,5 mm
Tiefe (inch)
0,728 inch
Höhe
13 mm
Hauteur (pouces)
0,512 inch
Breite
28 mm
Larghezza (pollici)
1,102 inch
Nettogewicht
7,043 g

Environmental Product Compliance

RoHS-Konformitätsstatus
Compliant without exemption
REACH SVHC
No SVHC superiori a 0,1 wt%
Produktspezifischer CO2-Fußabdruck
  • 요람에서 게이트까지:
    0.182 kg CO2 eq.

System Parameters

Familia del producto
OMNIMATE Signal - series BL/SL 3.50
Tipo de conexión
Raccordement installation
Técnica de conexión de conductores
Collegamento a vite
Paso en mm (P)
3,5 mm
Raster in Zoll (P)
0,138 "
Leiterabgangsrichtung
180°
Number of poles
8
L1 in mm
24,5 mm
L1 en pulgadas
0,965 "
Anzahl Reihen
1
Número de filas de polos
1
Sección nominal
1,5 mm²
Berührungsschutz nach DIN VDE 57 106
zabezpieczony przed dotknięciem palcami
Protección contra contacto según DIN VDE 0470
IP 20 с проникновением/IP 10 без проникновения
Вид защиты
IP20
в полностью смонтированном состоянии
Resistencia de paso
≤5 mΩ
Codificable
Да
Abisolierlänge
6 mm
Зажимной винт
M 2
Skruvmejselklinga
0,4 x 2,5
Skruvmejselklinga Norm
DIN 5264
Stickcykler
25
Plugging force/pole, max.
7 N
Pulling force/pole, max.
5 N
Par de apriete
  • Tipo de par:
    Conexión de conductor
  • Información de aplicación:
    • Par de apriete:
      • mín.:
        0,2 Nm
      • máx.:
        0,25 Nm

Material data

Isolierstoff
PBT
Farbe
noir
Farbtabelle (ähnlich)
RAL 9011
Isolierstoffgruppe
IIIa
Kriechstromfestigkeit (CTI)
≥ 200
UL 94 flammability rating
V-0
Kontaktmaterial
Сплав меди
Kontaktoberfläche
луженые
Schichtaufbau - Steckkontakt
4...8 µm Sn луженый погружением в расплав
Temperatura de almacenamiento, min.
-40 °C
Temperatura de almacenamiento, max.
70 °C
Temperatura de servicio, min.
-50 °C
Temperatura de servicio, max.
100 °C
Gama de temperatura, montaje, min.
-30 °C
Gama de temperatura, montaje, max.
100 °C

Conductors suitable for connection

Klemmbereich, min.
0,08 mm²
Klemmbereich, max.
1,5 mm²
Leiteranschlussquerschnitt AWG, min.
AWG 28
Leiteranschlussquerschnitt AWG, max.
AWG 14
eindrähtig, min. H05(07) V-U
0,2 mm²
eindrähtig, max. H05(07) V-U
1,5 mm²
feindrähtig, min. H05(07) V-K
0,2 mm²
feindrähtig, max. H05(07) V-K
1,5 mm²
mit AEH mit Kragen DIN 46 228/4, min.
0,2 mm²
mit AEH mit Kragen DIN 46 228/4, max.
1,5 mm²
mit Aderendhülse nach DIN 46 228/1, min.
0,2 mm²
mit Aderendhülse nach DIN 46 228/1, max.
1,5 mm²
Lehrdorn nach EN 60999 a x b; ø
2,4 мм x 1,5 мм
Зажимаемый проводник
  • Сечение подсоединяемого провода:
    • Тип:
      тонкожильный провод
    • номин.:
      0,5 mm²
  • кабельный наконечник:
    • Длина снятия изоляции:
      • номин.:
        8 mm
    • Рекомендованная обжимная втулка для фиксации концов проводов:
      0409500000
    • Длина снятия изоляции:
      • номин.:
        6 mm
    • Рекомендованная обжимная втулка для фиксации концов проводов:
      0282600000
  • Сечение подсоединяемого провода:
    • Тип:
      тонкожильный провод
    • номин.:
      0,75 mm²
  • кабельный наконечник:
    • Длина снятия изоляции:
      • номин.:
        8 mm
    • Рекомендованная обжимная втулка для фиксации концов проводов:
      0409600000
    • Длина снятия изоляции:
      • номин.:
        6 mm
    • Рекомендованная обжимная втулка для фиксации концов проводов:
      0282700000
  • Сечение подсоединяемого провода:
    • Тип:
      тонкожильный провод
    • номин.:
      1 mm²
  • кабельный наконечник:
    • Длина снятия изоляции:
      • номин.:
        8 mm
    • Рекомендованная обжимная втулка для фиксации концов проводов:
      0409700000
    • Длина снятия изоляции:
      • номин.:
        6 mm
    • Рекомендованная обжимная втулка для фиксации концов проводов:
      0372600000
  • Сечение подсоединяемого провода:
    • Тип:
      тонкожильный провод
    • номин.:
      0,25 mm²
  • кабельный наконечник:
    • Длина снятия изоляции:
      • номин.:
        8 mm
    • Рекомендованная обжимная втулка для фиксации концов проводов:
      9025740000
    • Длина снятия изоляции:
      • номин.:
        5 mm
    • Рекомендованная обжимная втулка для фиксации концов проводов:
      9018910000
  • Сечение подсоединяемого провода:
    • Тип:
      тонкожильный провод
    • номин.:
      0,34 mm²
  • кабельный наконечник:
    • Длина снятия изоляции:
      • номин.:
        8 mm
    • Рекомендованная обжимная втулка для фиксации концов проводов:
      9025750000
Hinweistext
Наружный диаметр пластиковой манжеты не должен превышать размер шага (P)
Длина кабельных наконечников подбирается в зависимости от типа продукта и номинального напряжения.

Rated data acc. to IEC

tested acc. to standard
IEC 60664-1
IEC 61984
Bemessungsstrom, min. Polzahl (Tu=20°C)
17 A
Bemessungsstrom, max. Polzahl (Tu=20°C)
12 A
Bemessungsstrom, min. Polzahl (Tu=40°C)
14,5 A
Bemessungsstrom, max. Polzahl (Tu=40°C)
10 A
Bemessungsspannung bei Überspannungsk./Verschmutzungsgrad II/2
320 V
Bemessungsspannung bei Überspannungsk./Verschmutzungsgrad III/2
160 V
Bemessungsspannung bei Überspannungsk./Verschmutzungsgrad III/3
160 V
Bemessungsstoßspannung bei Überspannungsk./Verschmutzungsgrad II/2
2,5 kV
Bemessungsstoßspannung bei Überspannungsk./Verschmutzungsgrad III/2
2,5 kV
Bemessungsstoßspannung bei Überspannungsk./Verschmutzungsgrad III/3
2,5 kV
Kurzzeitstromfestigkeit
3 x 1 сек. с 100 A

Rated data acc. to CSA

Instituto (CSA)
CSA
Núm. de certificación (CSA)
154685-1318353
Tensión nominal (Use Group B / CSA)
300 V
Nennspannung (Use group D / CSA)
300 V
Nennstrom (Use group B / CSA)
10 A
Nennstrom (Use group D / CSA)
10 A
Leiteranschlussquerschnitt AWG, min.
AWG 28
Leiteranschlussquerschnitt AWG, max.
AWG 14
Hinweis zu den Zulassungswerten
Las especificaciones son valores máximos; para más información, ver certificado de homologación.

UL 1059 névleges adatok

Instituto (UR)
UR
Núm. de certificación (UR)
E60693
Tensión nominal (Use Group B / UL 1059)
300 V
Tensión nominal (Use Group D / UL 1059)
300 V
Intensidad nominal (Use Group B / UL 1059)
10 A
Intensidad nominal (Use Group D / UL 1059)
10 A
Sección de conexión del conductor AWG, mín.
AWG 28
Sección de conexión del conductor AWG, máx.
AWG 14
Hinweis zu den Zulassungswerten
Las especificaciones son valores máximos; para más información, ver certificado de homologación.

Packing

Embalaje
Box
Longitud de VPE
351 mm
Anchura VPE
135 mm
VPE Höhe
22 mm

Contrôles de type

Prueba: durabilidad de los marcajes
  • Norme:
    DIN EN 61984 section 7.3.2 / 09.02 en tenant compte de DIN EN 60068-2-70 / 07.96
  • Test:
    marque d'origine, identification du type, marque d'agrément SEV, marque d'agrément CSA
  • Évaluation:
    disponible
  • Test:
    longévité
  • Évaluation:
    réussite
Prueba: error de acoplamiento (no intercambiable)
  • Standard:
    DIN EN 61984 sezione 6.3 e 6.9.1 / 09.02, DIN IEC 60512 parte 7 sezione 5 / 05.94
  • Test:
    girato a 180° con elementi di codifica
  • Valutazione:
    passato
Test: průřez připojitelný svorkami
  • 표준:
    DIN EN 60999-1 섹션 7 및 9.1 / 12.00, DIN EN 60947-1 섹션 8.2.4.5.1 / 12.99
  • 컨덕터 유형:
    • 컨덕터 유형 및 컨덕터 단면:
      경질 0.2 mm²
    • 컨덕터 유형 및 컨덕터 단면:
      꼬임 0.2 mm²
    • 컨덕터 유형 및 컨덕터 단면:
      경질 1.5 mm²
    • 컨덕터 유형 및 컨덕터 단면:
      꼬임 1.5 mm²
    • 컨덕터 유형 및 컨덕터 단면:
      AWG 28/1
    • 컨덕터 유형 및 컨덕터 단면:
      AWG 28/19
    • 컨덕터 유형 및 컨덕터 단면:
      AWG 16/1
    • 컨덕터 유형 및 컨덕터 단면:
      AWG 16/19
  • 평가:
    통과
Prüfung auf Beschädigung und unbeabsichtigtes Lösen von Leitern
  • 표준:
    DIN EN 60999-1 섹션 9.4 / 12.00
  • 요구 사항:
    0.2 kg
  • 컨덕터 유형:
    • 컨덕터 유형 및 컨덕터 단면:
      AWG 28/1
    • 컨덕터 유형 및 컨덕터 단면:
      AWG 28/19
  • 평가:
    통과
  • 요구 사항:
    0.3 kg
  • 컨덕터 유형:
    • 컨덕터 유형 및 컨덕터 단면:
      2 × AWG 24/1
    • 컨덕터 유형 및 컨덕터 단면:
      2 × AWG 24/19, 와이어 종단 페룰 포함
  • 평가:
    통과
  • 요구 사항:
    0.4 kg
  • 컨덕터 유형:
    • 컨덕터 유형 및 컨덕터 단면:
      경질 1.5 mm²
    • 컨덕터 유형 및 컨덕터 단면:
      꼬임 1.5 mm²
    • 컨덕터 유형 및 컨덕터 단면:
      AWG 16/7
  • 평가:
    통과
Pull-Out Test
  • Standard:
    DIN EN 60999-1 section 9.5 / 12.00
  • Requirement:
    ≥5 N
  • Conductor type:
    • Type of conductor and conductor cross-section:
      AWG 28/1
    • Type of conductor and conductor cross-section:
      AWG 28/19
  • Evaluation:
    passed
  • Requirement:
    ≥10 N
  • Conductor type:
    • Type of conductor and conductor cross-section:
      2 × AWG 24/1
    • Type of conductor and conductor cross-section:
      2 × AWG 24/19 with wire end ferrule
  • Evaluation:
    passed
  • Requirement:
    ≥40 N
  • Conductor type:
    • Type of conductor and conductor cross-section:
      H05V-U1.5
    • Type of conductor and conductor cross-section:
      H05V-K1.5
    • Type of conductor and conductor cross-section:
      AWG 16/7
  • Evaluation:
    passed

Note importante

IPC-Konformität
Conformité  : les produits sont conçus, fabriqués et livrés selon des normes internationales reconnues  ; et ils sont conformes aux caractéristiques garanties dans la fiche de données / respectent les propriétés décoratives selon IPC-A-610 « Classe 2 ». Des requêtes supplémentaires sur le produit peuvent être évaluées sur demande.
Hinweise
  • További változatok külön kérésre
  • Aranyozott érintkező felület külön kérésre
  • A névleges áram a névleges keresztmetszettől és a minimális pólusszámtól függ.
  • Vezeték max. külső átmérője: 2,9 mm
  • Érvéghüvely műanyag gallér nélkül, DIN 46228/1
  • Érvéghüvely műanyag gallérral DIN 46228/4
  • P a rajzon = osztás
  • A névleges adatok kizárólag magától a komponenstől függenek. A más komponensek felé érvényes hézagokat és kúszóutakat a vonatkozó alkalmazási szabvány szerint kell tervezni.
  • Az IEC 61984 szerint az OMNIMATE-csatlakozók megszakítási kapacitás nélküli csatlakozók (COC). A tervezett használat alatt a csatlakozók nem dughatók be vagy ki feszültség vagy terhelés alatt
  • A termék hosszú idejű tárolása 50 °C átlagos hőmérsékleten és maximum 70% páratartalmon, 36 hónap


Classifications

ETIM 8.0
EC002638
ETIM 9.0
EC002638
ETIM 10.0
EC002638
ECLASS 14.0
27-46-02-02
ECLASS 15.0
27-46-02-02
