特性
版本 | 传感器/执行器端子, 螺钉联接, 深褐, 2.5 mm², 17.5 A, 30 V, 联接点数量: 3, 层数: 3, TS 35, V-0, Wemid |
订货号 | 1783620000 |

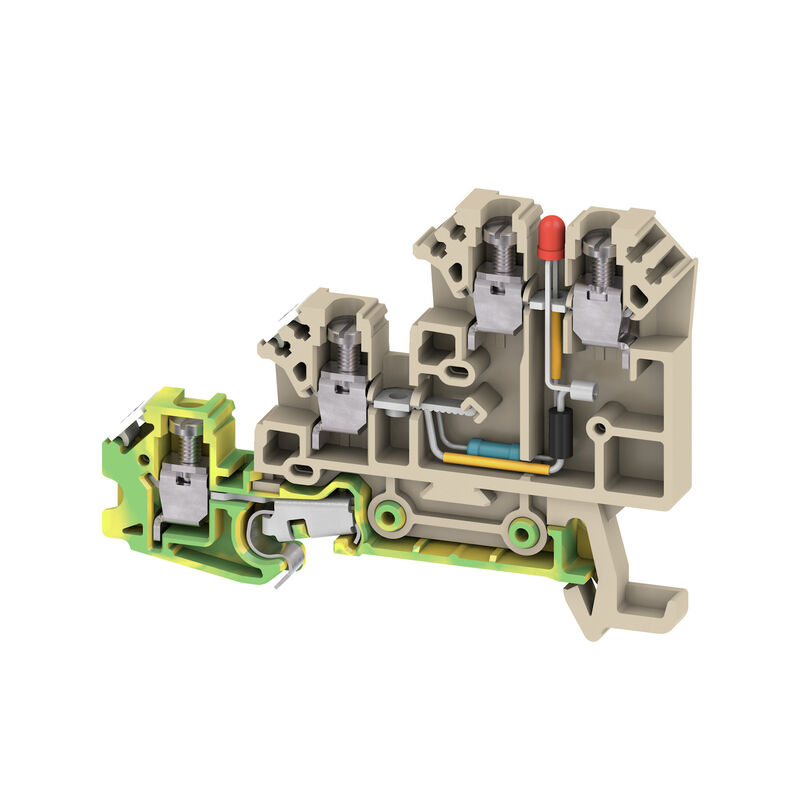

类型 | DLA 2.5/LD-RT/D DB |
GTIN (EAN) | 4032248212491 |
数量 | 50 PC |
深 | 48.5 mm |
深度 (英寸) | 1.909 inch |
深度(含 DIN 导轨) | 49 mm |
高度 | 65 mm |
高度 (英寸) | 2.559 inch |
宽度 | 6.1 mm |
宽度 (英寸) | 0.24 inch |
净重 | 11.933 g |
存储温度 | -25 °C...55 °C |
最小持续工作温度 | -50 °C |
最大持续工作温度 | 120 °C |
RoHS 合规状态 | 合规,有例外 |
RoHS 豁免(如适用/已知) | 7a, 7cI |
REACH SVHC | Lead 7439-92-1 |
SCIP | e1c310ef-6b67-4efa-80a6-d307472f4de9 |
材料 | Wemid |
颜色编码 | 深褐 |
阻燃等级符合 UL 94 | V-0 |
类型 |
螺钉连接
带 PE 连接 带 LED 带二极管 |
必须的端板 | 是 |
电位数量 | 2 |
层数 | 3 |
每层压接点数量 | 2 |
每层电位点数量 | 1 |
层,内部桥接 | 是 |
PE联接 | 是 |
导轨 | TS 35 |
N功能 | 无 |
PE 功能 | 是 |
PEN功能 | 无 |
安装方式 | 直接卡在导轨上 |
开放端 | 右方 |
电子元件 | 发光二极管红色 |
相同端子的数量 | 1 |
防爆版 | 不 |
DMS 电动螺丝刀的扭矩设置 | 1 |
剥线长度 | 7 mm |
压接范围,最大 | 4 mm² |
压接范围,最小 | 0.13 mm² |
压接螺钉 | M 2.5 |
可压接导线 |
|
导线最大压接面积 AWG | AWG 12 |
导线最小压接面积 AWG | AWG 26 |
导线连接截面积,单股硬导线,最大 | 4 mm² |
导线连接截面积,单股硬导线,最小 | 0.5 mm² |
导线连接截面积,多股细导线,带管状端头 DIN 46228/1,最大 | 2.5 mm² |
导线连接截面积,多股细导线,带管状端头 DIN 46228/1,最小 | 0.5 mm² |
接线截面积,多股线,最大 | 4 mm² |
接线截面积,多股线,最小 | 1.5 mm² |
最大压接面积 软导线 | 4 mm² |
最大拧紧力矩 | 0.6 Nm |
最小多股导线接线截面积 | 0.5 mm² |
最小拧紧力矩 | 0.4 Nm |
测量规 按照 60 947-1 标准 | A3 |
联接点数量 | 3 |
联接类型 | 螺钉联接 |
联接类型 2 | 螺钉联接 |
螺丝刀口尺寸 | 0.6 x 3.5 mm |
连接方向 | 水平进线 |
静差 TS 35 | 33 mm |
导线最大压接面积 AWG | AWG 12 |
导线最小压接面积 AWG | AWG 26 |
导轨 | TS 35 |
标准 | IEC 60947-7-1 (-7-2) |
额定横截面 | 2.5 mm² |
额定电压 | 30 V |
额定直流电压 | 30 V |
额定电流 | 17.5 A |
最大电流 | 17.5 A |
标准 | IEC 60947-7-1 (-7-2) |
体积电阻率符合 IEC 60947-7-x 标准 | 1.33 mΩ |
额定浪涌电压 | 0.8 kV |
功率损耗符合 IEC 60947-7-x | 0.77 W |
污染等级 | 3 |
认证/证书/一致性声明 |
[CE Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_37323)
[UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284527) |
工程数据 | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_63693) |
Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1783620000) |
CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1783620000) |
WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=1783620000&norm=0) |
用户文档 | [StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) |
产品目录 | [Catalogues in PDF-format](LINK/Catalog.html) |
ETIM 6.0 | EC000900 |
ETIM 7.0 | EC000900 |
ETIM 8.0 | EC000900 |
ETIM 9.0 | EC000900 |
ECLASS 9.0 | 27-14-11-28 |
ECLASS 9.1 | 27-14-11-28 |
ECLASS 10.0 | 27-14-11-28 |
ECLASS 11.0 | 27-14-11-28 |
ECLASS 12.0 | 27-14-11-28 |
ECLASS 13.0 | 27-25-01-12 |
ECLASS 14.0 | 27-25-01-12 |
认证 | ![CE](/picture/CE.gif) ![UKCA](/picture/UKCA.gif) |
ROHS | 一致 |
