特性

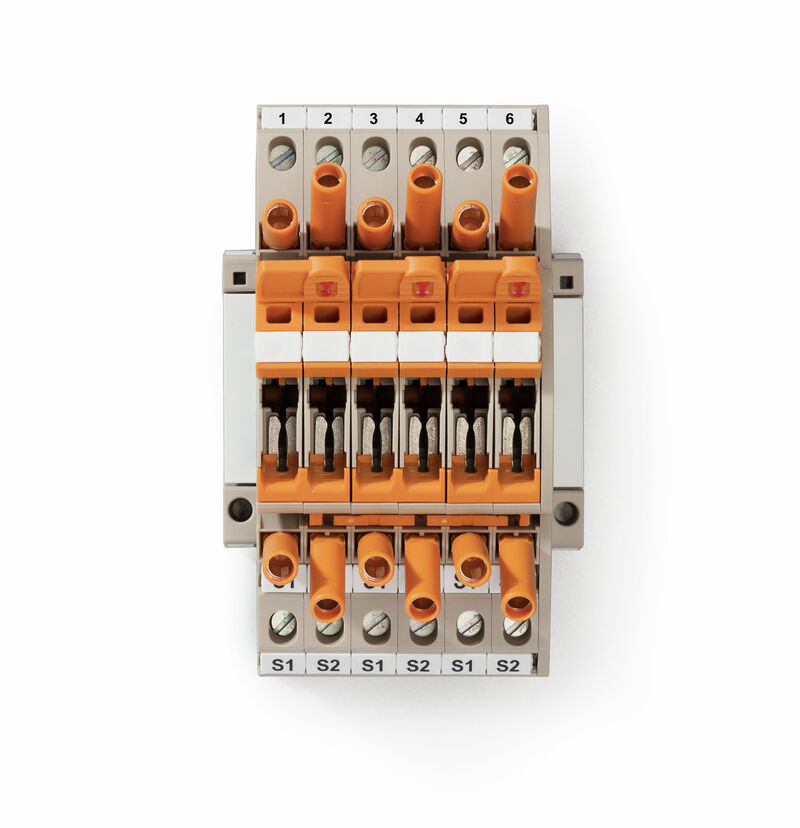

| 版本 | 开关测试型端子, 螺钉联接, 深褐, 6 mm², 30 A, 500 V, 联接点数量: 12, 层数: 1 |
| 订货号 | 8000082522 |
| 类型 | LST_CT_3PHASE_WTTB_OR |
| GTIN (EAN) | 4064675568582 |
| 数量 | 1 PC |
| 深 | 79 mm |
| 深度 (英寸) | 3.11 inch |
| 高度 | 100 mm |
| 高度 (英寸) | 3.937 inch |
| 宽度 | 62.2 mm |
| 宽度 (英寸) | 2.449 inch |
| 净重 | 283 g |
| 存储温度 | -25 °C...55 °C |
| 最小持续工作温度 | -60 °C |
| 最大持续工作温度 | 130 °C |
| RoHS 合规状态 | 合规，无例外 |
| REACH SVHC | No SVHC above 0.1 wt% |
| 材料 | Wemid |
| 颜色编码 | 深褐 |
| 触发元件颜色 | 橙色 |
| 阻燃等级符合 UL 94 | V-0 |
| 必须的端板 | 无 |
| 电位数量 | 3 |
| 层数 | 1 |
| 导轨 | TS 35 |
| PE 功能 | 无 |
| 安装方式 | 直接卡在导轨上 |
| 开放端 | 关闭的 |
| 剥线长度 | 12 mm |
| 压接范围，最大 | 10 mm² |
| 压接范围，最小 | 0.5 mm² |
| 压接螺钉 | M 3.5 |
| 导线最大压接面积 AWG | AWG 8 |
| 导线最小压接面积 AWG | AWG 22 |
| 导线连接截面积，单股硬导线，最大 | 10 mm² |
| 导线连接截面积，单股硬导线，最小 | 0.5 mm² |
| 导线连接截面积，多股细导线，带管状端头 DIN 46228/1，最大 | 6 mm² |
| 导线连接截面积，多股细导线，带管状端头 DIN 46228/1，最小 | 0.5 mm² |
| 导线连接截面积，多股细导线，带管状端头 DIN 46228/4，最大 | 6 mm² |
| 导线连接截面积，多股细导线，带管状端头 DIN 46228/4，最小 | 0.5 mm² |
| 接线截面积，多股线，最大 | 10 mm² |
| 接线截面积，多股线，最小 | 0.5 mm² |
| 最大压接面积 软导线 | 10 mm² |
| 最大拧紧力矩 | 1.6 Nm |
| 最小多股导线接线截面积 | 0.5 mm² |
| 最小拧紧力矩 | 0.8 Nm |
| 测量规 按照 60 947-1 标准 | A4 |
| 联接点数量 | 12 |
| 联接类型 | 螺钉联接 |
| 螺丝刀口尺寸 | 0.8 x 4.0mm |
| 连接方向 | 水平进线 |
| 导线最大压接面积 AWG | AWG 8 |
| 导线最小压接面积 AWG | AWG 22 |
| 导轨 | TS 35 |
| 标准 | IEC 60947-7-1 |
| 额定横截面 | 6 mm² |
| 额定电压 | 500 V |
| 额定直流电压 | 500 V |
| 额定电流 | 30 A |
| 最大电流 | 30 A |
| 标准 | IEC 60947-7-1 |
| 额定浪涌电压 | 6 kV |
| 污染等级 | 3 |
| 过压等级 | III |
| 用户文档 |
[DATA SHEET LST_CT_3PHASE_WTTB_OR DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_229500)
[DATA SHEET LST_CT_3PHASE_WTTB_OR EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_229504) |
| 产品目录 | [Catalogues in PDF-format](https://www.weidmueller.com/int/service/technical_product_catalogues.jsp) |
| ETIM 6.0 | EC000902 |
| ETIM 7.0 | EC000902 |
| ETIM 8.0 | EC000902 |
| ETIM 9.0 | EC000902 |
| ECLASS 9.0 | 27-14-11-26 |
| ECLASS 9.1 | 27-14-11-26 |
| ECLASS 10.0 | 27-14-11-26 |
| ECLASS 11.0 | 27-14-11-26 |
| ECLASS 12.0 | 27-14-11-26 |
| ECLASS 13.0 | 27-25-01-09 |
| ECLASS 14.0 | 27-25-01-09 |
| ROHS | 一致 |
