SAI-T-M12-S
Bildliknande
SAI-T-M12-S

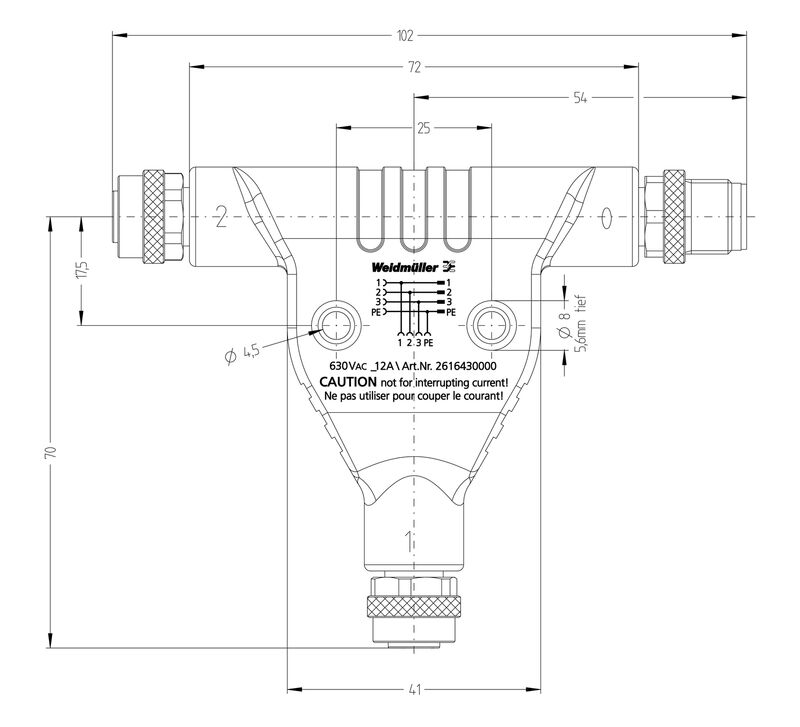

Ritning
SAI-T-M12-S

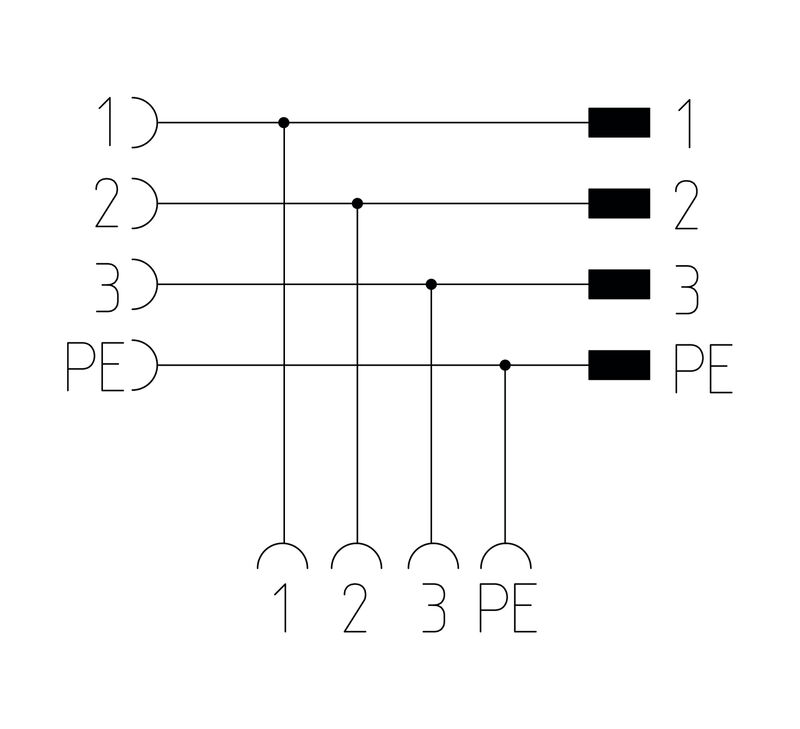

Connection diagram
SAI-T-M12-S
Polschema
Socket
SAI-T-M12-S
Polschema
Plug

SAI-T-M12-S

Y-kontakt

Produkt-ID 2616430000
Ladda ner datablad Teknisk support
Använda produkter 12
Godkännanden Allmänna beställningsdata Mått och vikter Miljööverenstämmelse för produkt Anslutningsdata Tekniska data för konfektionerbara kontaktdon Normer Allmänna data Klassificeringar

Godkännanden

Godkännanden
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/0d1637a4-c7dd-4915-8bc8-4c9de8d8b393/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
Uppfyllelse
UL File Number Search
[UL-webbplats](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certifikat-Nr. (cULus)
E310075

Allmänna beställningsdata

Utförande
Y-kontakt
Art.nr.
2616430000
Typ
SAI-T-M12-S
GTIN (EAN)
4050118621396
Förp.
1 items

Mått och vikter

Nettovikt
85,36 g

Miljööverenstämmelse för produkt

RoHS-kompatibilitetsstatus
Kompatibel
REACH SVHC
Lead 7439-92-1
SCIP
ebf89fc8-a87f-4691-b87a-dfb9921774b4

Anslutningsdata

Grupputgång – kontaktdon
M12 hane
Individuell utgång 1 – kontaktdon
M12 hona
Jednotlivý výstup 2 - zásuvný konektor
M12 hona

Tekniska data för konfektionerbara kontaktdon

Antal poler
4
Contact surface
förgylld
Isolationsmotstånd
≥ 100 MΩ
Kabelförskruvning
M 12
Kapslingsmaterial
TPU
Märkström
12 A
Nedsmutsningsgrad
3
Skärmanslutning
Nej
Skyddsklass
IP67
Temperaturområde kapsling
-30…+90 °C
Кодировка
S-coded

Normer

Kontaktdon Norm
IEC 61076-2-111

Allmänna data

2. csatlakozás
Skruv
Collegamento schermato
Nej
Conductor O.D.
-
Connection 1
M12/M12
Grado de polución
3
Hlavní materiál krytu
TPU
Insulation resistance
≥ 100 MΩ
Kódování
S-coded
Nominal current
12 A
Povrch kontaktu
förgylld
Počet pólů
4
Prensaestopas
M 12
Rated voltage
630 V AC
Tipo de protección
IP67
하우징의 온도 범위
-30…+90 °C

Klassificeringar

ETIM 8.0
EC002925
ETIM 9.0
EC002925
ETIM 10.0
EC002925
ECLASS 14.0
27-44-01-06
ECLASS 15.0
27-44-01-06
