SAIE-M8B-8S-H10SMT
Similar a la ilustración
SAIE-M8B-8S-H10SMT

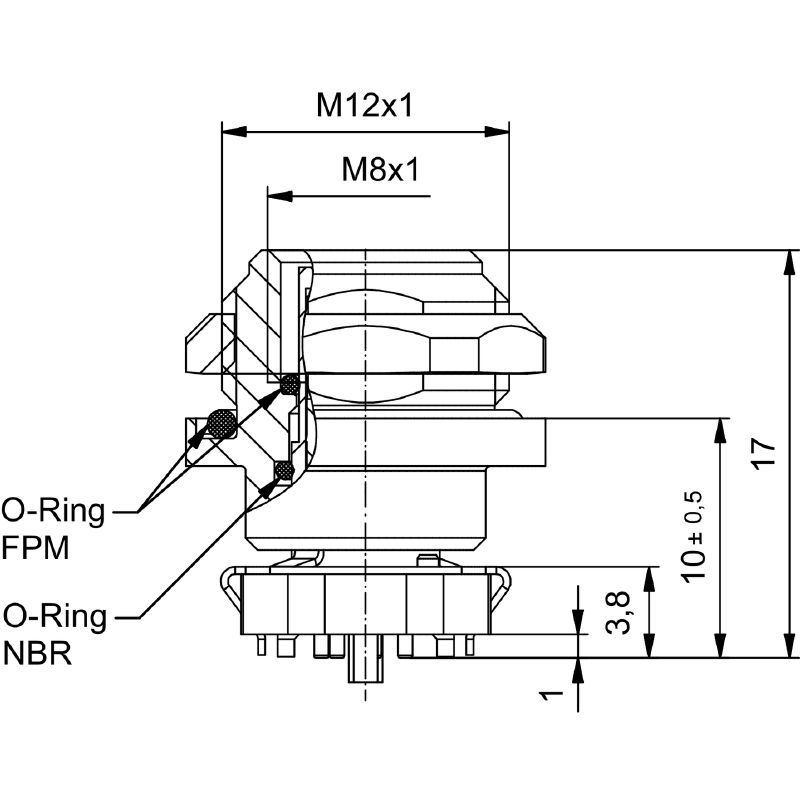

Dibujo acotado
SAIE-M8B-8S-H10SMT
Diseño de la placa de circuito impreso
SAIE-M8B-8S-H10SMT
Esquema de polos

SAIE-M8B-8S-H10SMT

Conector de instalación, M8, Rosca de montaje: M10, Número de polos: 8, Longitud de cable/conductor:

N.º de artículo 2422770000
Descargar hoja de datos Soporte técnico
Productos relacionados 4
Homologaciones Datos generales para pedido Wymiary i masa Conformidad medioambiental del producto Datos técnicos del conector para circuito impreso Datos generales Datos del material Parámetros del sistema Clasificaciones

Homologaciones

ROHS
Conformidad

Datos generales para pedido

Versión
Conector de instalación, M8, Rosca de montaje: M10, Número de polos: 8, Longitud de cable/conductor:
Código
2422770000
Tipo
SAIE-M8B-8S-H10SMT
GTIN (EAN)
4050118429916
Cantidad
25 Pieza

Wymiary i masa

Peso neto
8,906 g

Conformidad medioambiental del producto

Estado de cumplimiento de la directiva RoHS
Conforme con exención
Exención RoHS (si procede/conocida)
6c
REACH SVHC
Lead 7439-92-1
SCIP
0ea6d931-f9e9-40a6-89d9-8d67103189d3

Datos técnicos del conector para circuito impreso

Altura de instalación
10 mm
Antal poler
8
Bases y capotas
Conector hembra M8
Conexión de apantallamiento
Sí
Kodering
M8 = ninguno
Rosca de montaje
M12
Superficie de la carcasa
niquelado
安装方式
Montaje en panel posterior
Tensión nominal
30 V
Tensión nominal
30 V
Corriente nominal
1,5 A
Corriente nominal
4 A (3, 4 y 5 polos)/1,5 A (8 polos)
Rango de temperaturas
-30…80 °C
Tipo de protección
IP67
Contact surface
Au (Gold)
Housing main material
CuZn
nickel-plated
Rosca de conexión
M8
Par de apriete
M8: 0,5 Nm
Rosca de montaje
M10
Par de apriete de montaje
  • máx.:
    0,8 Nm
Rango de par de apriete de montaje
0.8 Nm
Resistencia del aislamiento
100 MΩ
Grado de polución
3 (2 en el área sellada)
Ciclos de enchufado
≥ 100
Material de contacto
Aleación de Cu
Material de la junta
FPM
Material de la tuerca de bloqueo
CuZn, niquelado
Material de la carcasa con sujeción
CuZn, niquelado
Material de sellado
PUR

Datos generales

Número de polos
8
Material capotas
CuZn
nikkelezett
Rosca de conexión
M8
Material de contacto
Aleación de Cu
Superficie de contacto
Au (oro)
Tipo de montaje
Montaje en panel posterior
Tipo de protección
IP67
Ciclos de enchufado
≥ 100

Datos del material

Material de contacto
Aleación de Cu
Superficie de contacto
Au (zlato)

Parámetros del sistema

Insulation resistance
100 MΩ
Liczba biegunów
8
Количество полюсных рядов
1
Степень защиты
IP67
Циклы коммутации
≥ 100

Clasificaciones

ETIM 8.0
EC003568
ETIM 9.0
EC003568
ETIM 10.0
EC003568
ECLASS 14.0
27-44-01-10
ECLASS 15.0
27-44-01-10
