SCDV 3.81/10/180F 3.2SN OR BX

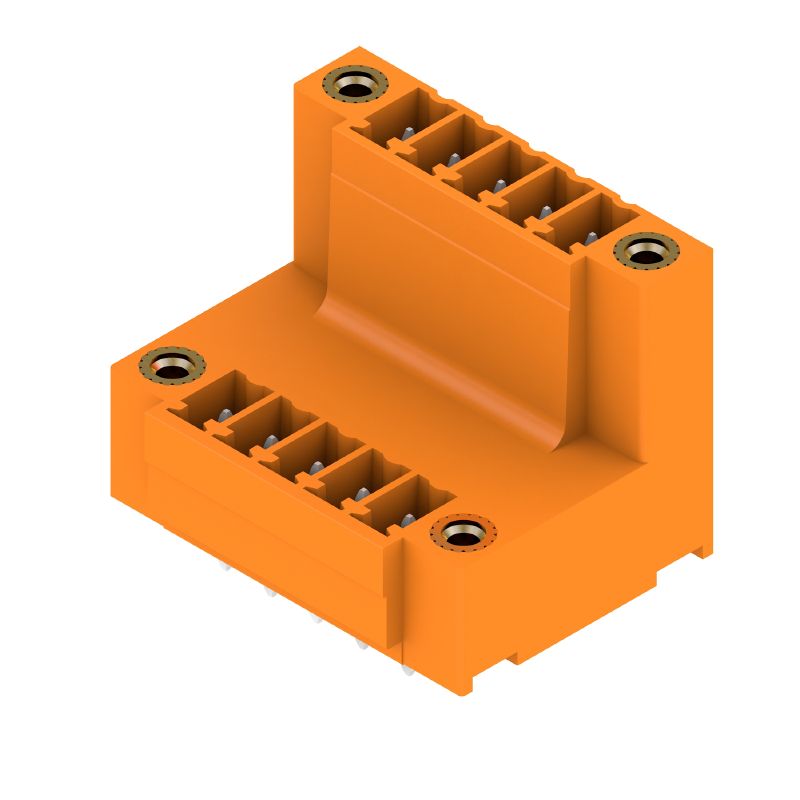

Obrázek výrobku
SCDV 3.81/10/180F 3.2SN OR BX
Obrázek výrobku
SCDV 3.81/10/180F 3.2SN OR BX
Dimensional drawing

SCDV 3.81/10/180F 3.2SN OR BX

Zásuvný konektor PCB plug in, řada kolíků, Příruba, Připojení pájením přetavením průchozím otvorem, 3.81 mm, Počet pólů: 10, 180°, Pájecí kolík, délka (l): 3.2 mm, pocínované, Oranžová, Box

ID výrobku 1035020000
Stáhnout datový list Technická podpora Dokumenty ke stažení
Příbuzné výrobky 20
Osvědčení Všeobecné objednací údaje Mått och vikter Shoda produktu s prostředím Parametry systému Material data IEC規格に準拠した公称データ Jmenovité údaje podle CSA Jmenovité údaje podle UL 1059 Balení Důležitá poznámka Klasifikace

Osvědčení

ROHS
Shoda

Všeobecné objednací údaje

Version
Zásuvný konektor PCB plug in, řada kolíků, Příruba, Připojení pájením přetavením průchozím otvorem, 3.81 mm, Počet pólů: 10, 180°, Pájecí kolík, délka (l): 3.2 mm, pocínované, Oranžová, Box
Order No.
1035020000
Type
SCDV 3.81/10/180F 3.2SN OR BX
GTIN (EAN)
4032248763795
Qty.
50 ks
Údaje výrobku
IEC: 320 V / 17.5 A
UL: 300 V / 11 A
Balení
Box

Mått och vikter

Depth
22.7 mm
Hloubka (v palcích)
0.894 inch
Height
25.1 mm
Výška (v palcích)
0.988 inch
Nejvyšší nebo nejnižší verze
21.9 mm
Width
29.44 mm
Šířka (v palcích)
1.159 inch
Nettó tömeg
2.64 g

Shoda produktu s prostředím

RoHS Compliance Status
V souladu s výjimkou
RoHS Exemption (if applicable/known)
6c
REACH SVHC
Lead 7439-92-1
SCIP
bf6d7a85-f544-4ef5-9f0d-e42877c7f5e6

Parametry systému

Product family
OMNIMATE Signal - řada BC/SC 3,81
Type of connection
Připojení desky
Mounting onto the PCB
Připojení pájením přetavením průchozím otvorem
Pitch in mm (P)
3.81 mm
Pitch in inches (P)
0.15 "
Outgoing elbow
180°
Počet pólů
10
Number of solder pins per pole
1
Solder pin length (l)
3.2 mm
Solder pin length tolerance
+0,02 / -0,2 mm
Forrasztótüske méretei
d = 1,0 mm
Osmiúhlý
Solder pin dimensions = d tolerance
0 / -0,03 mm
Forrasztószem lyukátmérő (D)
1.2 mm
Tolerance průměru otvoru pájecího očka (D)
+ 0,1 mm
L1 v mm
15.24 mm
L1 v palcích
0.6 "
Počet řad
2
Množství řady kolíků
2
Ochrana bezpečná proti dotyku dle normy DIN VDE 57 106
Při odpojování bezpečné před dotykem prstů/ při připojování bezpečný hřbet ruky
Ochrana bezpečná proti dotyku dle normy DIN VDE 0470
IP20 zapojené/ IP10 nezapojené
Objemový odpor
≤5 mΩ
Může být kódováno
Ano
Zásuvná síla / pól, max.
7.5 N
Tažná síla / pól, max.
5.5 N
Utahovací moment
  • Typ krouticího momentu:
    Montážní šroub, PCB
  • Informace o použití:
    • Utahovací moment:
      • min.:
        0.1 Nm
      • max.:
        0.15 Nm
    • Doporučený šroub:
      • Číslo dílu:
        1610740000

Material data

Insulating material
PA GF
Colour
Oranžová
Colour chart (similar)
RAL 2000
Szigetelőanyag csoport
II
Kúszóútképzési összehasonlítási szám (CTI)
≥ 550
Klasifikace hořlavosti UL 94
V-0
Érintkező anyaga
Slitina
Érintkező felület
pocínované
Skladovací teplota, min.
-40 °C
Skladovací teplota, max.
70 °C
Provozní teplota, min.
-50 °C
Provozní teplota, max.
120 °C
Teplotní rozsah, instalace, min.
-25 °C
Teplotní rozsah, instalace, max.
120 °C

IEC規格に準拠した公称データ

표준에 따라 시험완료
IEC 60664-1
IEC 61984
Névleges áram, min. pólusszám (Tu=20 °C)
17.5 A
Névleges áram, min. pólusszám (Tu=40°C)
17 A
Névleges feszültség a II/2 túlfeszültség osztályhoz / szennyezés mértékéhez
320 V
Névleges feszültség a III/2 túlfeszültség osztályhoz / szennyezés mértékéhez
160 V
Névleges feszültség a III/3 túlfeszültség osztályhoz / szennyezés mértékéhez
160 V
Névleges lökőfeszültség a II/2 túlfeszültség osztályhoz / szennyezés mértékéhez
2.5 kV
Névleges lökőfeszültség a III/2 túlfeszültség osztályhoz / szennyezés mértékéhez
2.5 kV
Névleges lökőfeszültség a III/3 túlfeszültség osztályhoz / szennyeződés mértékéhez
2.5 kV
Rövid idejű határáram ellenállás
3 x 1 s se 76 A

Jmenovité údaje podle CSA

Rated voltage (Use group B / CSA)
300 V
Rated voltage (Use group D / CSA)
300 V
Rated current (Use group B / CSA)
11 A
Rated current (Use group D / CSA)
10 A

Jmenovité údaje podle UL 1059

Rated voltage (Use group B / UL 1059)
300 V
Névleges feszültség (D felhasználási csoport / UL 1059)
300 V
Névleges áram (B felhasználási csoport/ UL 1059)
11 A
Rated current (Use group D / UL 1059)
10 A

Balení

Packaging
Box
VPE length
258 mm
VPE width
161 mm
VPE height
28 mm

Důležitá poznámka

IPC conformity
Shoda: Produkty jsou vyvíjeny, vyráběny a dodávány v souladu s mezinárodními uznávanými standardy a normami a splňují zajištěné vlastnosti uvedené v datovém listu, respektive splňují dekorativní vlastnosti v souladu s IPC-A-610 „Třída 2“. Další nároky na produkty je možné vyhodnotit na požádání.
Megjegyzések
  • Další varianty na vyžádání
  • Jmenovitý proud související se jmenovitým průřezem a min. počtem pólů.
  • Jmenovité údaje se vztahují pouze k samotné komponentě. Vzdálenosti odstupů a povrchových svodů mezi jednotlivými komponentami musí být navrženy v souladu s normou příslušné aplikace.
  • P na nákresu = rozteč
  • V souladu s normou IEC 61984 jsou konektory OMNIMATE konektory bez vypínací schopnosti (COC). Během určeného použití se konektory nesmějí zapínat ani vypínat pod napětím nebo pod zatížením
  • Dlouhodobé uložení produktu s průměrnou teplotou 50 °C a průměrnou vlhkostí 70 %, 36 měsíců


Klasifikace

ETIM 8.0
EC002637
ETIM 9.0
EC002637
ETIM 10.0
EC002637
ECLASS 14.0
27-46-02-01
ECLASS 15.0
27-46-02-01
