WDK 2.5/D/7
产品图片
WDK 2.5/D/7
WDK 2.5/D/7

WDK 2.5/D/7

多层模块化端子, 螺钉联接, 深褐, 2.5 mm², 400 V, 联接点数量: 4, 层数: 2, TS 35, V-0

商品编号 2555650000
下载技术数据页 产品下载
配件 25 相关商品 18
审批 通用订货数据 尺寸和重量 温度 环保产品合规 材料参数 系统特征值 可压接2根截面积相同的导线(H05V/H07V) (额定联接) 其它技术参数 安装部件 可压接导线 (其它联接) 可压接导线 (额定联接) 大小 通用的 额定数据 重要注意事项 产品图片 分类

审批

ROHS
一致

通用订货数据

版本
多层模块化端子, 螺钉联接, 深褐, 2.5 mm², 400 V, 联接点数量: 4, 层数: 2, TS 35, V-0
订货号
2555650000
类型
WDK 2.5/D/7
GTIN (EAN)
4050118565676
数量
25  PC

尺寸和重量

深
62.5  mm
深度 (英寸)
2.461  inch
深度（含 DIN 导轨）
63  mm
高度
69  mm
高度 (英寸)
2.717  inch
宽度
5.1  mm
宽度 (英寸)
0.201  inch
净重
12.39  g

温度

存储温度
-25 °C...55 °C
环境温度
-5 °C…40 °C
最小持续工作温度
-50  °C
最大持续工作温度
120  °C

环保产品合规

RoHS 合规状态
合规，有例外
RoHS 豁免（如适用/已知）
7a
REACH SVHC
Lead 7439-92-1
SCIP
a3090896-0f16-410d-aabb-617cfb571002

材料参数

基础材料
Wemid
颜色编码
深褐
阻燃等级符合 UL 94
V-0

系统特征值

类型
螺钉连接
带二极管
可螺丝固定的横联件
单侧开放
必须的端板
是
电位数量
1
层数
2
每层压接点数量
2
每层电位点数量
1
层，内部桥接
是
PE联接
无
安装导轨已装备
TS 35
N功能
无
PE 功能
无
PEN功能
无

可压接2根截面积相同的导线(H05V/H07V) (额定联接)

多股软导线的最大压接面积（双线）
1.5  mm²
多股软导线的最小压接面积（双线）
0.5  mm²
最大压接面积 多股线 带管状端头( DIN 46228/1) 双线
1.5  mm²
最小压接面积 多股线 带管状端头( DIN 46228/1) 双线
0.5  mm²

其它技术参数

安装方式
直接卡在导轨上
开放端
右方
相同端子的数量
1
防爆版
不

安装部件

组件二极管
  • 二极管类型:
    1N4007
  • 正向电流:
    1 A
  • 反向电压:
    1,300 V
  • 正向电压:
    0.7 V

可压接导线 (其它联接)

其他联接方式的接口类型
螺钉联接

可压接导线 (额定联接)

剥线长度
10  mm
压接范围，最大
4  mm²
压接范围，最小
0.05  mm²
压接螺钉
M 2.5
导线最大压接面积 AWG
AWG 12
导线最小压接面积 AWG
AWG 26
导线连接截面积，单股硬导线，最大
4  mm²
导线连接截面积，单股硬导线，最小
0.5  mm²
导线连接截面积，多股细导线，带管状端头 DIN 46228/1，最大
2.5  mm²
导线连接截面积，多股细导线，带管状端头 DIN 46228/1，最小
0.5  mm²
导线连接截面积，多股细导线，带管状端头 DIN 46228/4，最大
2.5  mm²
导线连接截面积，多股细导线，带管状端头 DIN 46228/4，最小
0.5  mm²
接线截面积，多股线，最大
4  mm²
接线截面积，多股线，最小
1.5  mm²
最大压接面积 软导线
4  mm²
最大拧紧力矩
0.6  Nm
最小多股导线接线截面积
0.5  mm²
最小拧紧力矩
0.4  Nm
测量规 按照 60 947-1 标准
A3
联接点数量
4
联接类型
螺钉联接
联接类型 2
螺钉联接
螺丝刀口尺寸
0.6 x 3.5 mm
连接方向
水平进线

大小

静差 TS 35
35.5  mm

通用的

安装导轨已装备
TS 35
导线最大压接面积 AWG
AWG 12
导线最小压接面积 AWG
AWG 26
标准
IEC 60947-7-1

额定数据

额定横截面
2.5  mm²
额定电压
400  V
额定直流电压
400  V
额定电流
0.5  A
最大电流
0.5  A
标准
IEC 60947-7-1
体积电阻率符合 IEC 60947-7-x 标准
1.33  mΩ
额定浪涌电压
6 kV
功率损耗符合 IEC 60947-7-x
0.77  W
污染等级
3

重要注意事项

产品信息
额定电流 10 A 仅用于持续电流母线。组件可降低额定电流和额定电压。务必观察允许工作温度。 必须留意允许的连续操作温度

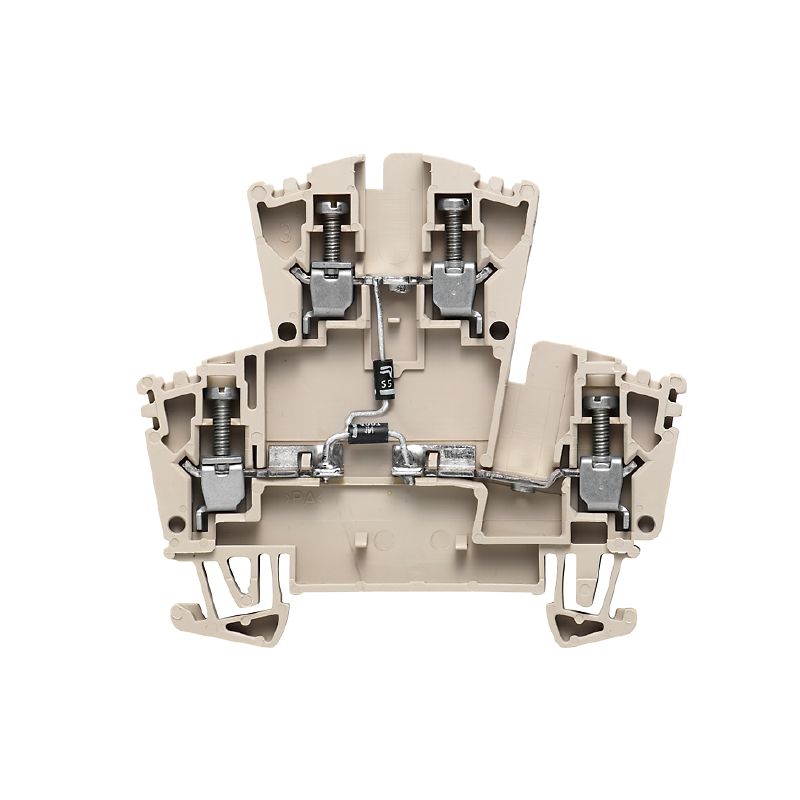

产品图片

图片标题-02

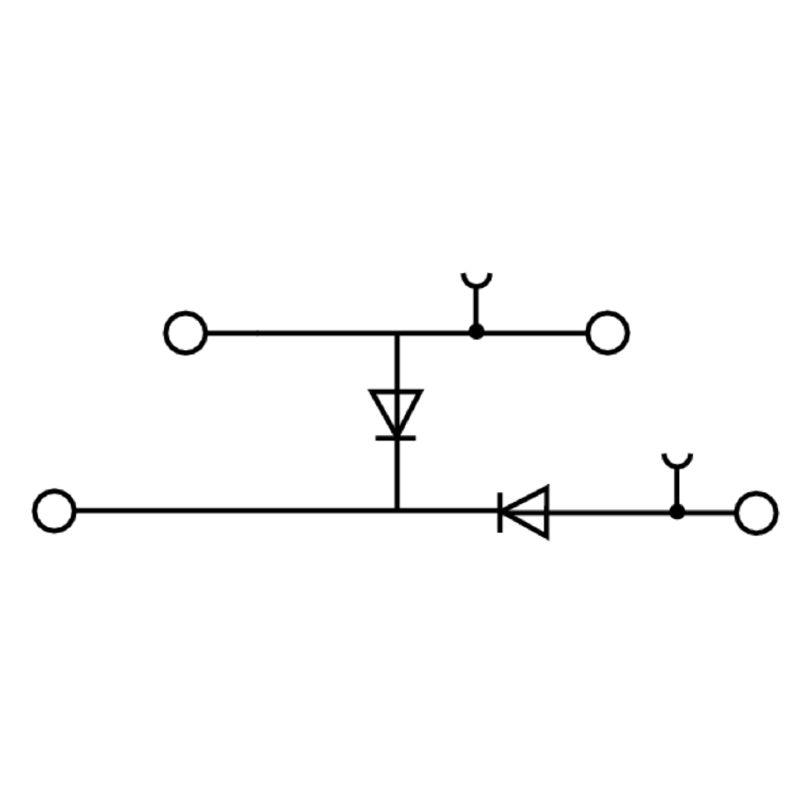

产品图片
图片签名-02
插图类似

分类

ETIM 6.0
EC000897
ETIM 7.0
EC000897
ETIM 8.0
EC000897
ETIM 9.0
EC000897
ETIM 10.0
EC000897
ECLASS 9.0
27-14-11-20
ECLASS 9.1
27-14-11-20
ECLASS 10.0
27-14-11-20
ECLASS 11.0
27-14-11-20
ECLASS 12.0
27-14-11-20
ECLASS 13.0
27-25-01-02
ECLASS 14.0
27-25-01-02
ECLASS 15.0
27-25-01-02
