特性

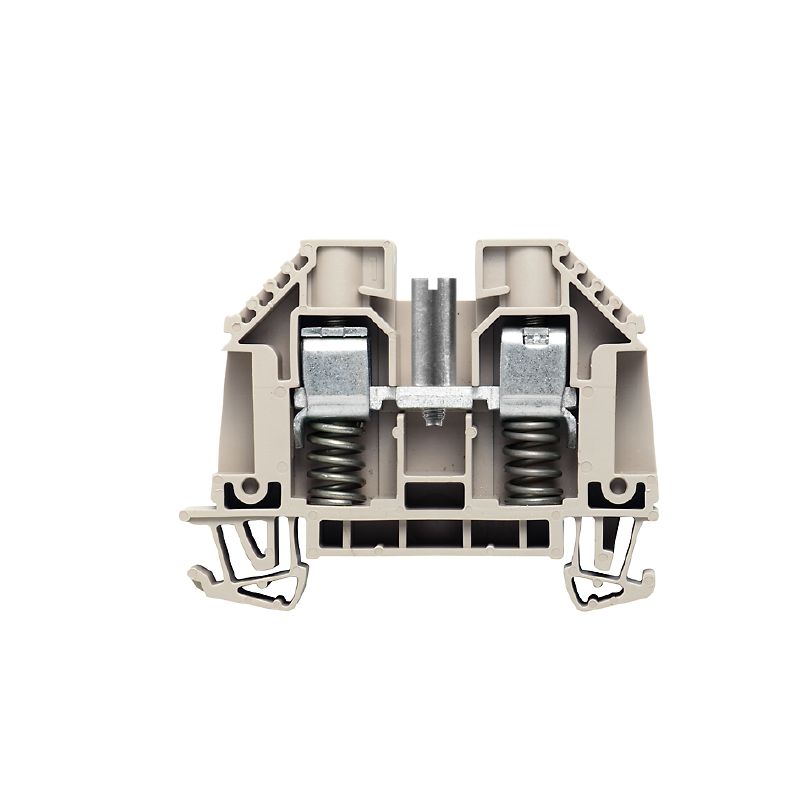

版本 | 直通型接线端子, 螺钉联接, 深褐, 10 mm², 57 A, 500 V, 联接点数量: 2, 层数: 1, TS 35, V-0, Wemid, 130 °C |
订货号 | 2500950000 |
类型 | WDU 10 SL STB 14 |
GTIN (EAN) | 4050118514216 |
数量 | 50 PC |
深 | 46.25 mm |
深度 (英寸) | 1.821 inch |
深度(含 DIN 导轨) | 47 mm |
高度 | 60 mm |
高度 (英寸) | 2.362 inch |
宽度 | 9.9 mm |
宽度 (英寸) | 0.39 inch |
净重 | 23.332 g |
存储温度 | -25 °C...55 °C |
最小持续工作温度 | -60 °C |
最大持续工作温度 | 130 °C |
RoHS 合规状态 | 合规,有例外 |
RoHS 豁免(如适用/已知) | 6c |
REACH SVHC | Lead 7439-92-1 |
SCIP | a4720f28-c1be-43c4-a115-55415c294bda |
材料 | Wemid |
颜色编码 | 深褐 |
阻燃等级符合 UL 94 | V-0 |

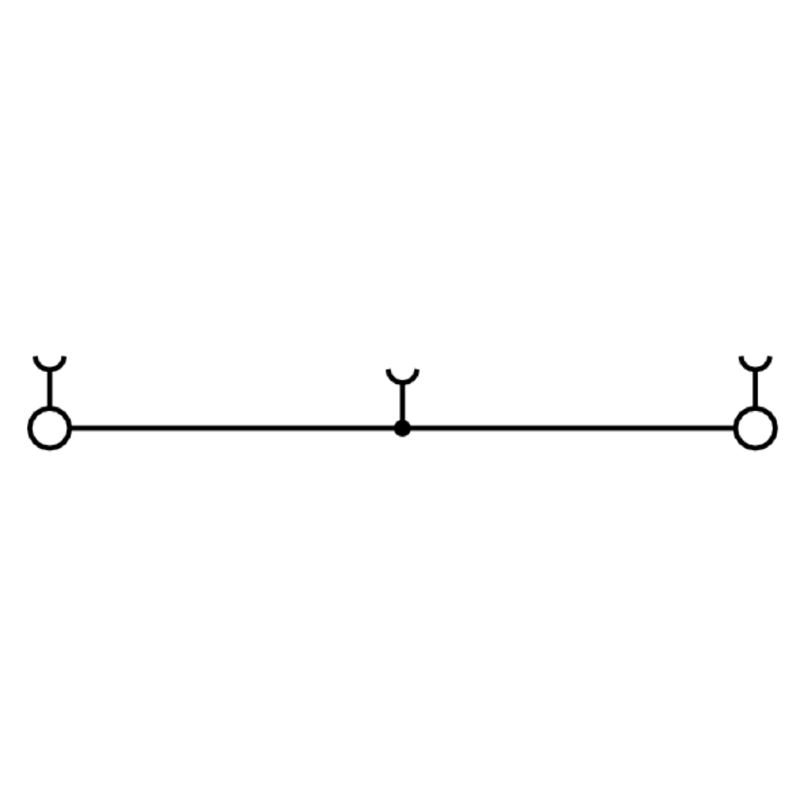

类型 |
螺钉连接
带簧压式电缆夹 可螺丝固定的横联件 单侧开放 |
必须的端板 | 是 |
电位数量 | 1 |
层数 | 1 |
每层压接点数量 | 2 |
每层电位点数量 | 1 |
层,内部桥接 | 无 |
PE联接 | 无 |
导轨 | TS 35 |
N功能 | 无 |
PE 功能 | 无 |
PEN功能 | 无 |
安装方式 | 直接卡在导轨上 |
开放端 | 右方 |
防爆版 | 是 |
其他联接方式的接口类型 | 螺钉联接 |
DMS 电动螺丝刀的扭矩设置 | 4 |
剥线长度 | 17 mm |
压接范围,最大 | 10 mm² |
压接范围,最小 | 1.31 mm² |
压接螺钉 | M 4 |
导线最大压接面积 AWG | AWG 6 |
导线最小压接面积 AWG | AWG 16 |
导线连接截面积,单股硬导线,最大 | 10 mm² |
导线连接截面积,单股硬导线,最小 | 1.5 mm² |
导线连接截面积,多股细导线,带管状端头 DIN 46228/1,最大 | 10 mm² |
导线连接截面积,多股细导线,带管状端头 DIN 46228/1,最小 | 1.5 mm² |
导线连接截面积,多股细导线,带管状端头 DIN 46228/4,最大 | 10 mm² |
导线连接截面积,多股细导线,带管状端头 DIN 46228/4,最小 | 1.5 mm² |
接线截面积,多股线,最大 | 10 mm² |
接线截面积,多股线,最小 | 1.5 mm² |
最大压接面积 软导线 | 6 mm² |
最大拧紧力矩 | 2.4 Nm |
最小多股导线接线截面积 | 1 mm² |
最小拧紧力矩 | 1.2 Nm |
测量规 按照 60 947-1 标准 | A5 |
联接点数量 | 2 |
联接类型 | 螺钉联接 |
螺丝刀口尺寸 | 1.0 x 5.5 mm |
连接方向 | 水平进线 |
导线最大压接面积 AWG | AWG 6 |
导线最小压接面积 AWG | AWG 16 |
导轨 | TS 35 |
标准 | IEC 60947-7-1 |
额定横截面 | 10 mm² |
额定电压 | 500 V |
额定直流电压 | 500 V |
额定电流 | 57 A |
最大电流 | 76 A |
标准 | IEC 60947-7-1 |
体积电阻率符合 IEC 60947-7-x 标准 | 0.56 mΩ |
额定浪涌电压 | 6 kV |
功率损耗符合 IEC 60947-7-x | 1.82 W |
污染等级 | 3 |
认证/证书/一致性声明 | [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) |
用户文档 | [StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) |
产品目录 | [Catalogues in PDF-format](LINK/Catalog.html) |
ETIM 6.0 | EC000897 |
ETIM 7.0 | EC000897 |
ETIM 8.0 | EC000897 |
ETIM 9.0 | EC000897 |
ECLASS 9.0 | 27-14-11-20 |
ECLASS 9.1 | 27-14-11-20 |
ECLASS 10.0 | 27-14-11-20 |
ECLASS 11.0 | 27-14-11-20 |
ECLASS 12.0 | 27-14-11-20 |
ECLASS 13.0 | 27-25-01-01 |
ECLASS 14.0 | 27-25-01-01 |
认证 | ![KEMAKEUR](/picture/KEMAKEUR.gif) |
ROHS | 一致 |
