Vlastnosti
| Verze | Odpojovací a modulární odpojovací svorka, PUSH IN |
| Objednací číslo | 2744130000 |

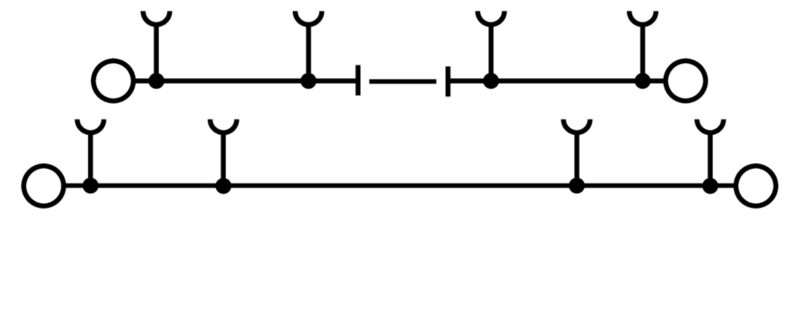

| Typ | A2T 2.5 DT/FT |
| EAN | 4064675035329 |
| Množství | 50 ks |
| Čistá hmotnost | 18,35 g |
| Č. osvědčení (IECEX) | IECEXTUR16.0045U |
| Max. napětí (IECEX) | 400 V |
| Proud (IECEX) | 20 A |
| Průřez vodiče max. (IECEX) | 2.5 mm² |
| Typ připojení, další připojení | PUSH IN |
| Typ připojení | PUSH IN |
| Typ připojení 2 | PUSH IN |
| Průřez vodiče max. (CSA) | 12 AWG |
| Průřez vodiče min. (CSA) | 26 AWG |
| Velikost napětí B (CSA) | 300 V |
| Velikost napětí C (CSA) | 300 V |
| Velikost napětí D (CSA) | 600 V |
| Velikost proudu B (CSA) | 19 A |
| Velikost proudu C (CSA) | 19 A |
| Velikost proudu D (CSA) | 5 A |
| Č. osvědčení (CSA) | 200039-70089609 |
| Průřez vodiče propojení v terénu max. (cURus) | 12 AWG |
| Průřez vodiče propojení v terénu min. (cURus) | 26 AWG |
| Průřez vodiče propojení z výroby max. (cURus) | 12 AWG |
| Průřez vodiče propojení z výroby min. (cURus) | 26 AWG |
| Velikost napětí B (cURus) | 300 V |
| Velikost napětí C (cURus) | 300 V |
| Velikost napětí D (cURus) | 300 V |
| Velikost proudu B (cURus) | 19 A |
| Velikost proudu C (cURus) | 19 A |
| Velikost proudu D (cURus) | 10 A |
| Č. osvědčení (cURus) | E60693 |
| Osvědčení/Certifikát/Prohlášení o shodě |
[Attestation of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_289085)
[IECEx Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_289083) [UKCA EX Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_289084) [ATEX Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_289109) [CE Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_199350) [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) |
| Technické údaje | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_206056) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.2744130000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2744130000) |
| Uživatelská dokumentace |
[User Manual AXC 1.5-16](https://mdcop.weidmueller.com/mediadelivery/asset/900_229201)
[NTI A2T 2.5 DT-DT](https://mdcop.weidmueller.com/mediadelivery/asset/900_289089) |
| Katalogy | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000902 |
| ETIM 7.0 | EC000902 |
| ETIM 8.0 | EC000902 |
| ETIM 9.0 | EC000902 |
| ECLASS 9.0 | 27-14-11-26 |
| ECLASS 9.1 | 27-14-11-26 |
| ECLASS 10.0 | 27-14-11-26 |
| ECLASS 11.0 | 27-14-11-26 |
| ECLASS 12.0 | 27-14-11-26 |
| ECLASS 13.0 | 27-25-01-09 |
| Schválení |        |
| UL File Number Search | [Web UL](LINK/UL_search.html) |
| Č. osvědčení (cURus) | E60693 |
| Č. osvědčení (cURusEX) | E184763 |
Příslušenství
-
ID výrobku:2007150000Obalová jednotka:800 ks
WS, Označení svorek, 8 x 5 mm, Weidmueller, Bílá
-
ID výrobku:1854500000Obalová jednotka:200 ks
Dekafix, Označení svorek, 5 x 5 mm, Rozteč v mm (P): 5.00 Weidmueller, Podle specifikace zákazníka
-
ID výrobku:1609810000Obalová jednotka:200 ks
Dekafix, Označení svorek, 5 x 5 mm, Rozteč v mm (P): 5.00 Weidmueller, Podle specifikace zákazníka
-
ID výrobku:1341590000Obalová jednotka:80 ks
Dekafix, Označení svorek, 5 x 5 mm, Rozteč v mm (P): 5.00 Weidmueller, Podle specifikace zákazníka
-
ID výrobku:1907520000Obalová jednotka:1000 ks
Dekafix, Označení svorek, 5 x 5 mm, Rozteč v mm (P): 5.00 Weidmueller, Žlutá
-
ID výrobku:1854490000Obalová jednotka:1000 ks
Dekafix, Označení svorek, 5 x 5 mm, Rozteč v mm (P): 5.00 Weidmueller, Bílá
-
ID výrobku:2635550000Obalová jednotka:40 ks
Označení svorek, 8 x 5.1 mm, Rozteč v mm (P): 5.00 Žlutá
-
ID výrobku:2749610000Obalová jednotka:1 ks
Montážní nástroj, Šířka čepele (B): 3.5 mm, Délka čepele: 100 mm, Tloušťka čepele (A): 0.6 mm
-
ID výrobku:1005250000Obalová jednotka:25 ks
Držák na pojistku pro průchozí modulární svorku, 2.31 A, lze zapojit
-
ID výrobku:7926190000Obalová jednotka:1000 ks
Držák na pojistku pro průchozí modulární svorku, lze zapojit
-
ID výrobku:7921570000Obalová jednotka:25 ks
Držák na pojistku pro průchozí modulární svorku, 2.31 mA, lze zapojit
-
ID výrobku:7921600000Obalová jednotka:25 ks
Držák na pojistku pro průchozí modulární svorku, 2.31 mA, lze zapojit
-
ID výrobku:1004260000Obalová jednotka:25 ks
Držák na pojistku pro průchozí modulární svorku, lze zapojit
-
ID výrobku:7921580000Obalová jednotka:25 ks
Držák na pojistku pro průchozí modulární svorku, 2.31 mA, lze zapojit
-
ID výrobku:7921590000Obalová jednotka:25 ks
Držák na pojistku pro průchozí modulární svorku, 2.31 mA, lze zapojit
-
ID výrobku:7921560000Obalová jednotka:25 ks
Držák na pojistku pro průchozí modulární svorku, lze zapojit
-
ID výrobku:2463540000Obalová jednotka:50 ks
Odpojovací konektor (svorka), Wemid, Oranžová
-
-
ID výrobku:1640740000Obalová jednotka:720 ks
WS, Označení svorek, 8 x 5 mm, Rozteč v mm (P): 5.00 Weidmueller, Allen-Bradley, Bílá
-
ID výrobku:1773521693Obalová jednotka:720 ks
WS, Označení svorek, 8 x 5 mm, Rozteč v mm (P): 5.00 Weidmueller, Allen-Bradley, Modrá
-
ID výrobku:1773521690Obalová jednotka:720 ks
WS, Označení svorek, 8 x 5 mm, Rozteč v mm (P): 5.00 Weidmueller, Allen-Bradley, Oranžová
-
ID výrobku:1773521687Obalová jednotka:720 ks
WS, Označení svorek, 8 x 5 mm, Rozteč v mm (P): 5.00 Weidmueller, Allen-Bradley, Žlutá
-
ID výrobku:1951870000Obalová jednotka:600 ks
WS, Označení svorek, 8 x 5 mm, Rozteč v mm (P): 5.00 Weidmueller, Allen-Bradley, Bílá
-
ID výrobku:1773521686Obalová jednotka:720 ks
WS, Označení svorek, 8 x 5 mm, Rozteč v mm (P): 5.00 Weidmueller, Allen-Bradley, Červená
-
-
ID výrobku:1527720000Obalová jednotka:20 ks
Propojka (svorka), Zapojeno, Počet pólů: 20, Rozteč v mm (P): 5.10, Izolované: Ano, 24 A, Oranžová
-
ID výrobku:1527630000Obalová jednotka:20 ks
Propojka (svorka), Zapojeno, Počet pólů: 6, Rozteč v mm (P): 5.10, Izolované: Ano, 24 A, Oranžová
-
ID výrobku:1527740000Obalová jednotka:60 ks
Propojka (svorka), Zapojeno, Počet pólů: 2, Rozteč v mm (P): 5.10, Izolované: Ano, 24 A, Modrá
-
ID výrobku:2108900000Obalová jednotka:20 ks
Propojka (svorka), Zapojeno, Počet pólů: 9, Rozteč v mm (P): 5.10, Izolované: Ano, 24 A, Červená
-
ID výrobku:1527820000Obalová jednotka:20 ks
Propojka (svorka), Zapojeno, Počet pólů: 6, Rozteč v mm (P): 5.10, Izolované: Ano, 24 A, Modrá
-
ID výrobku:1527670000Obalová jednotka:20 ks
Propojka (svorka), Zapojeno, Počet pólů: 8, Rozteč v mm (P): 5.10, Izolované: Ano, 24 A, Oranžová
-
ID výrobku:1527570000Obalová jednotka:60 ks
Propojka (svorka), Zapojeno, Počet pólů: 3, Rozteč v mm (P): 5.10, Izolované: Ano, 24 A, Oranžová
-
ID výrobku:2108810000Obalová jednotka:20 ks
Propojka (svorka), Zapojeno, Počet pólů: 7, Rozteč v mm (P): 5.10, Izolované: Ano, 24 A, Červená
-
ID výrobku:2108710000Obalová jednotka:20 ks
Propojka (svorka), Zapojeno, Počet pólů: 5, Rozteč v mm (P): 5.10, Izolované: Ano, 24 A, Červená
-
ID výrobku:1527690000Obalová jednotka:20 ks
Propojka (svorka), Zapojeno, Počet pólů: 10, Rozteč v mm (P): 5.10, Izolované: Ano, 24 A, Oranžová
-
ID výrobku:2108470000Obalová jednotka:60 ks
Propojka (svorka), Zapojeno, Počet pólů: 2, Rozteč v mm (P): 5.10, Izolované: Ano, 24 A, Červená
-
ID výrobku:1527890000Obalová jednotka:20 ks
Propojka (svorka), Zapojeno, Počet pólů: 20, Rozteč v mm (P): 5.10, Izolované: Ano, 24 A, Modrá
-
ID výrobku:1527780000Obalová jednotka:60 ks
Propojka (svorka), Zapojeno, Počet pólů: 4, Rozteč v mm (P): 5.10, Izolované: Ano, 24 A, Modrá
-
ID výrobku:1527840000Obalová jednotka:20 ks
Propojka (svorka), Zapojeno, Počet pólů: 8, Rozteč v mm (P): 5.10, Izolované: Ano, 24 A, Modrá
-
ID výrobku:2108720000Obalová jednotka:20 ks
Propojka (svorka), Zapojeno, Počet pólů: 6, Rozteč v mm (P): 5.10, Izolované: Ano, 24 A, Červená
-
ID výrobku:1527870000Obalová jednotka:20 ks
Propojka (svorka), Zapojeno, Počet pólů: 9, Rozteč v mm (P): 5.10, Izolované: Ano, 24 A, Modrá
-
ID výrobku:1527730000Obalová jednotka:5 ks
Propojka (svorka), Zapojeno, Počet pólů: 50, Rozteč v mm (P): 5.10, Izolované: Ano, 24 A, Oranžová
-
ID výrobku:2108700000Obalová jednotka:60 ks
Propojka (svorka), Zapojeno, Počet pólů: 4, Rozteč v mm (P): 5.10, Izolované: Ano, 24 A, Červená
-
ID výrobku:2108690000Obalová jednotka:60 ks
Propojka (svorka), Zapojeno, Počet pólů: 3, Rozteč v mm (P): 5.10, Izolované: Ano, 24 A, Červená
-
ID výrobku:2108910000Obalová jednotka:20 ks
Propojka (svorka), Zapojeno, Počet pólů: 10, Rozteč v mm (P): 5.10, Izolované: Ano, 24 A, Červená
-
ID výrobku:2108870000Obalová jednotka:20 ks
Propojka (svorka), Zapojeno, Počet pólů: 8, Rozteč v mm (P): 5.10, Izolované: Ano, 24 A, Červená
-
ID výrobku:2108920000Obalová jednotka:20 ks
Propojka (svorka), Zapojeno, Počet pólů: 20, Rozteč v mm (P): 5.10, Izolované: Ano, 24 A, Červená
-
ID výrobku:1527770000Obalová jednotka:60 ks
Propojka (svorka), Zapojeno, Počet pólů: 3, Rozteč v mm (P): 5.10, Izolované: Ano, 24 A, Modrá
-
ID výrobku:1527640000Obalová jednotka:20 ks
Propojka (svorka), Zapojeno, Počet pólů: 7, Rozteč v mm (P): 5.10, Izolované: Ano, 24 A, Oranžová
-
ID výrobku:1527830000Obalová jednotka:20 ks
Propojka (svorka), Zapojeno, Počet pólů: 7, Rozteč v mm (P): 5.10, Izolované: Ano, 24 A, Modrá
-
ID výrobku:1527920000Obalová jednotka:5 ks
Propojka (svorka), Zapojeno, Počet pólů: 50, Rozteč v mm (P): 5.10, Izolované: Ano, 24 A, Modrá
-
ID výrobku:1527680000Obalová jednotka:20 ks
Propojka (svorka), Zapojeno, Počet pólů: 9, Rozteč v mm (P): 5.10, Izolované: Ano, 24 A, Oranžová
-
ID výrobku:2109000000Obalová jednotka:5 ks
Propojka (svorka), Zapojeno, Počet pólů: 50, Rozteč v mm (P): 5.10, Izolované: Ano, 24 A, Červená
-
ID výrobku:1527880000Obalová jednotka:20 ks
Propojka (svorka), Zapojeno, Počet pólů: 10, Rozteč v mm (P): 5.10, Izolované: Ano, 24 A, Modrá
-
ID výrobku:1527790000Obalová jednotka:20 ks
Propojka (svorka), Zapojeno, Počet pólů: 5, Rozteč v mm (P): 5.10, Izolované: Ano, 24 A, Modrá
-
ID výrobku:1527620000Obalová jednotka:20 ks
Propojka (svorka), Zapojeno, Počet pólů: 5, Rozteč v mm (P): 5.10, Izolované: Ano, 24 A, Oranžová
-
ID výrobku:1527540000Obalová jednotka:60 ks
Propojka (svorka), Zapojeno, Počet pólů: 2, Rozteč v mm (P): 5.10, Izolované: Ano, 24 A, Oranžová
-
ID výrobku:1527590000Obalová jednotka:60 ks
Propojka (svorka), Zapojeno, Počet pólů: 4, Rozteč v mm (P): 5.10, Izolované: Ano, 24 A, Oranžová
-
ID výrobku:1341620000Obalová jednotka:400 ks
Dekafix, Označení svorek, 5 x 5 mm, Rozteč v mm (P): 5.00 Weidmueller, Bílá
-
ID výrobku:1609801686Obalová jednotka:1000 ks
Dekafix, Označení svorek, 5 x 5 mm, Rozteč v mm (P): 5.00 Weidmueller, Červená
-
ID výrobku:1609801044Obalová jednotka:1000 ks
Dekafix, Označení svorek, 5 x 5 mm, Rozteč v mm (P): 5.00 Weidmueller, Bílá
-
ID výrobku:1457550000Obalová jednotka:1000 ks
Dekafix, Označení svorek, 5 x 5 mm, Rozteč v mm (P): 5.00 Weidmueller, černá
-
ID výrobku:1609801691Obalová jednotka:1000 ks
Dekafix, Označení svorek, 5 x 5 mm, Rozteč v mm (P): 5.00 Weidmueller, Šedá
-
ID výrobku:1609801693Obalová jednotka:1000 ks
Dekafix, Označení svorek, 5 x 5 mm, Rozteč v mm (P): 5.00 Weidmueller, Modrá
-
ID výrobku:1609801688Obalová jednotka:1000 ks
Dekafix, Označení svorek, 5 x 5 mm, Rozteč v mm (P): 5.00 Weidmueller, Zelená
-
ID výrobku:1609801687Obalová jednotka:1000 ks
Dekafix, Označení svorek, 5 x 5 mm, Rozteč v mm (P): 5.00 Weidmueller, Žlutá
-
ID výrobku:1249860000Obalová jednotka:1000 ks
Dekafix, Označení svorek, 5 x 5 mm, Rozteč v mm (P): 5.00 Weidmueller, Fialová
-
ID výrobku:1635010000Obalová jednotka:144 ks
WS, Označení svorek, 10 x 5 mm, Rozteč v mm (P): 5.00 Weidmueller, Allen-Bradley, Podle specifikace zákazníka
-
ID výrobku:2007770000Obalová jednotka:120 ks
WS, Označení svorek, 10 x 5 mm, Rozteč v mm (P): 5.00 Weidmueller, Allen-Bradley, Podle specifikace zákazníka
-
ID výrobku:1792010000Obalová jednotka:144 ks
WS, Označení svorek, 10 x 5 mm, Rozteč v mm (P): 5.00 Weidmueller, Allen-Bradley, Podle specifikace zákazníka
-
ID výrobku:1046320000Obalová jednotka:120 ks
WS, Označení svorek, 10 x 5 mm, Rozteč v mm (P): 5.00 Weidmueller, Allen-Bradley, Podle specifikace zákazníka
-
ID výrobku:1640750000Obalová jednotka:144 ks
WS, Označení svorek, 8 x 5 mm, Rozteč v mm (P): 5.00 Weidmueller, Allen-Bradley, Podle specifikace zákazníka
-
ID výrobku:1038790000Obalová jednotka:120 ks
WS, Označení svorek, 8 x 5 mm, Rozteč v mm (P): 5.00 Weidmueller, Allen-Bradley, Podle specifikace zákazníka
-
-
-
-
ID výrobku:1388530000Obalová jednotka:1000 ks
Dekafix, Označení svorek, 5 x 5 mm, Rozteč v mm (P): 5.00 Weidmueller, Bílá
-
ID výrobku:1805520000Obalová jednotka:100 ks
Příslušenství, Držák štítku značení
-
-
ID výrobku:1991890000Obalová jednotka:50 ks
Testovací adaptér (svorka), 1.5 mm², 250 V, 0.2 A
-
ID výrobku:1991960000Obalová jednotka:50 ks
Testovací adaptér (svorka), 1.5 mm², 250 V, 0.2 A
-
-
-
-
ID výrobku:1773531686Obalová jednotka:720 ks
WS, Označení svorek, 10 x 5 mm, Rozteč v mm (P): 5.00 Weidmueller, Allen-Bradley, Červená
-
ID výrobku:1773531693Obalová jednotka:720 ks
WS, Označení svorek, 10 x 5 mm, Rozteč v mm (P): 5.00 Weidmueller, Allen-Bradley, Modrá
-
ID výrobku:1635000000Obalová jednotka:720 ks
WS, Označení svorek, 10 x 5 mm, Rozteč v mm (P): 5.00 Weidmueller, Allen-Bradley, Bílá
-
ID výrobku:1792000000Obalová jednotka:720 ks
WS, Označení svorek, 10 x 5 mm, Rozteč v mm (P): 5.00 Weidmueller, Allen-Bradley, Bílá
-
ID výrobku:2003770000Obalová jednotka:600 ks
WS, Označení svorek, 10 x 5 mm, Rozteč v mm (P): 5.00 Weidmueller, Allen-Bradley, Bílá
-
ID výrobku:1773531687Obalová jednotka:720 ks
WS, Označení svorek, 10 x 5 mm, Rozteč v mm (P): 5.00 Weidmueller, Allen-Bradley, Žlutá
-
ID výrobku:1046380000Obalová jednotka:600 ks
WS, Označení svorek, 10 x 5 mm, Rozteč v mm (P): 5.00 Weidmueller, Allen-Bradley, Bílá
-
-
-
-
ID výrobku:2007110000Obalová jednotka:800 ks
Dekafix, Označení svorek, 5 x 5 mm, Weidmueller, Bílá
