Vlastnosti
| Verze | Průchozí svorka, Vícevrstvá modulární svorka, PUSH IN, 1.5 mm², 500 V, 15 A, Modrá |
| Číslo objednávky | 2816940000 |

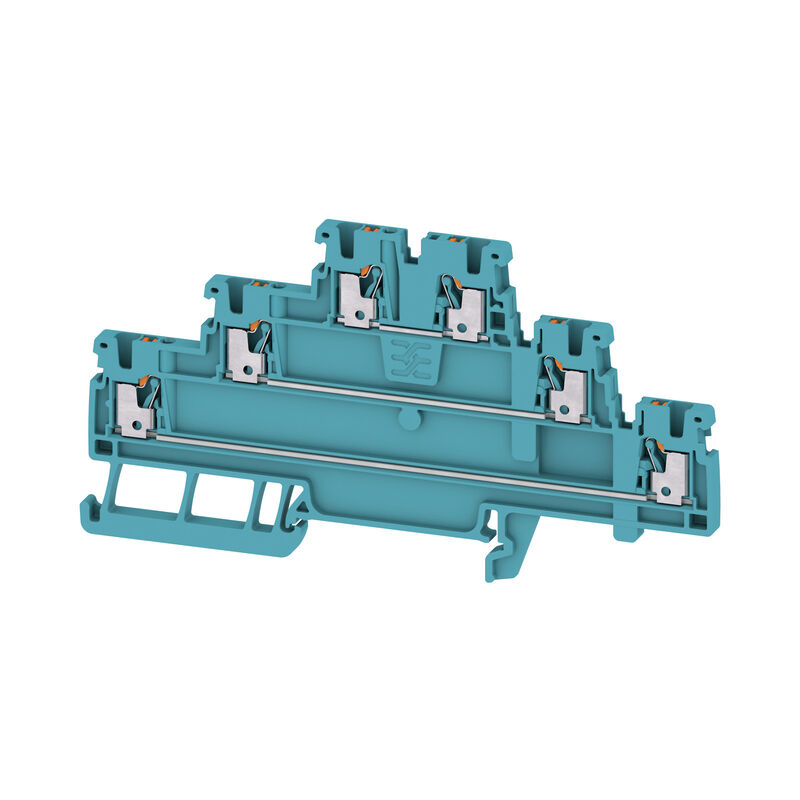

| Typ | A3T 1.5 BL |
| GTIN (EAN) | 4064675315377 |
| Množství | 50 ks |
| Hloubka | 53 mm |
| Hloubka (v palcích) | 2,087 inch |
| Výška | 106,5 mm |
| Výška (v palcích) | 4,193 inch |
| Šířka | 3,5 mm |
| Šířka (v palcích) | 0,138 inch |
| Čistá hmotnost | 10,56 g |
| Skladovací teplota | -25 °C...55 °C |
| Trvalá provozní teplota, min. | -60 °C |
| Trvalá provozní teplota, max. | 130 °C |
| Stav souladu se směrnicí RoHS | V souladu bez výjimky |
| REACH SVHC | No SVHC above 0.1 wt% |
| Materiál | Wemid |
| Barevný | Modrá |
| Barva provozních prvků | Oranžová |
| Klasifikace hořlavosti UL 94 | V-0 |
| Č. osvědčení (ATEX) | TUEV16ATEX7909U |
| Č. osvědčení (IECEX) | IECEXTUR16.0036U |
| Max. napětí (ATEX) | 440 V |
| Proud (ATEX) | 14 A |
| Průřez vodiče max. (ATEX) | 1.5 mm² |
| Max. napětí (IECEX) | 440 V |
| Proud (IECEX) | 14 A |
| Průřez vodiče max. (IECEX) | 1.5 mm² |
| Nutná koncová deska | Ano |
| Počet potenciálů | 3 |
| Počet úrovní | 3 |
| Počet svěrných bodů na úroveň | 2 |
| Počet pólů na řadu | 1 |
| Úrovně propojené interně | Ne |
| Lišta | TS 35 |
| Funkce PEN | Ne |
| Otevřené strany | pravá |
| Příchytka | Ano |
| Typ montáže | TS 35 |
| Verze testovaná ve výbušném prostředí | Ano |
| Typ připojení, další připojení | PUSH IN |
| Délka odizolování | 8 mm |
| Měřidlo podle IEC 60947-1 | A1 |
| Počet připojení | 6 |
| Průřez propojení AWG, max. | AWG 14 |
| Průřez propojení AWG, min. | AWG 26 |
| Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/1, max. | 1,5 mm² |
| Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/1, min. | 0,5 mm² |
| Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/4, max. | 1,5 mm² |
| Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/4, min. | 0,5 mm² |
| Průřez připojení vodiče, pevné jádro, max. | 1,5 mm² |
| Průřez připojení vodiče, pevné jádro, min. | 0,5 mm² |
| Průřez připojení vodičů, jemně stáčené, max. | 1,5 mm² |
| Průřez připojení vodičů, jemně stáčené, min. | 0,5 mm² |
| Průřez připojení vodičů, splétané, max. | 1,5 mm² |
| Průřez připojení vodičů, splétané, min. | 0,5 mm² |
| Směr připojení | vrchol |
| Typ připojení | PUSH IN |
| Typ připojení 2 | PUSH IN |
| Upínací rozsah, max. | 1,5 mm² |
| Upínací rozsah, min. | 0,14 mm² |
| Velikost nože | 0,4 x 2,0 mm |
| Průřez vodiče max. (CSA) | 14 AWG |
| Průřez vodiče min. (CSA) | 26 AWG |
| Velikost napětí B (CSA) | 300 V |
| Velikost napětí C (CSA) | 300 V |
| Velikost napětí D (CSA) | 600 V |
| Velikost proudu B (CSA) | 15 A |
| Velikost proudu C (CSA) | 15 A |
| Velikost proudu D (CSA) | 5 A |
| Č. osvědčení (CSA) | 200039-70089609 |
| Lišta | TS 35 |
| Průřez propojení AWG, max. | AWG 14 |
| Průřez propojení AWG, min. | AWG 26 |
| Standardy | IEC 60947-7-1 |
| Jmenovitý průřez | 1,5 mm² |
| Jmenovité napětí | 500 V |
| Jmenovité DC napětí | 500 V |
| Jmenovitý proud | 15 A |
| Proud při maximu vodičů | 15 A |
| Standardy | IEC 60947-7-1 |
| Vnitřní odpor podle IEC 60947-7-x | 1,83 mΩ |
| Jmenovité impulzní výdržné napětí | 6 kV |
| Ztráta výkonu v souladu s normou IEC 60947-7-x | 0,56 W |
| Kategorie rázového napětí | III |
| Závažnost znečištění | 3 |
| Průřez vodiče max. (cURus) | 14 AWG |
| Průřez vodiče min. (cURus) | 26 AWG |
| Velikost napětí B (cURus) | 300 V |
| Velikost napětí C (cURus) | 300 V |
| Velikost napětí D (cURus) | 600 V |
| Velikost proudu B (cURus) | 15 A |
| Velikost proudu C (cURus) | 15 A |
| Velikost proudu D (cURus) | 5 A |
| Č. osvědčení (cURus) | E60693 |
| Osvědčení/Certifikát/Prohlášení o shodě |
[Attestation of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_289093)
[DNVGL certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_152120) [IECEx Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_289097) [ATEX Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_289098) [UKCA Ex Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_289099) [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) |
| Technické údaje | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_290424) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.2816940000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2816940000) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=2816940000&norm=0) |
| Uživatelská dokumentace | [NTI A3T 1.5-A3T 1.5 PE](https://mdcop.weidmueller.com/mediadelivery/asset/900_289102) |
| Bezpečnostní informace | [Go to website](https://www.weidmueller.com/int/service/safety_info.jsp) |
| Katalogy | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000897 |
| ETIM 7.0 | EC000897 |
| ETIM 8.0 | EC000897 |
| ETIM 9.0 | EC000897 |
| ECLASS 9.0 | 27-14-11-20 |
| ECLASS 9.1 | 27-14-11-20 |
| ECLASS 10.0 | 27-14-11-20 |
| ECLASS 11.0 | 27-14-11-20 |
| ECLASS 12.0 | 27-14-11-20 |
| ECLASS 13.0 | 27-25-01-02 |
| ECLASS 14.0 | 27-25-01-02 |
| Schválení |        |
| ROHS | Shoda |
| UL File Number Search | [Web UL](LINK/UL_search.html) |
| Č. osvědčení (cURus) | E60693 |
