Vlastnosti

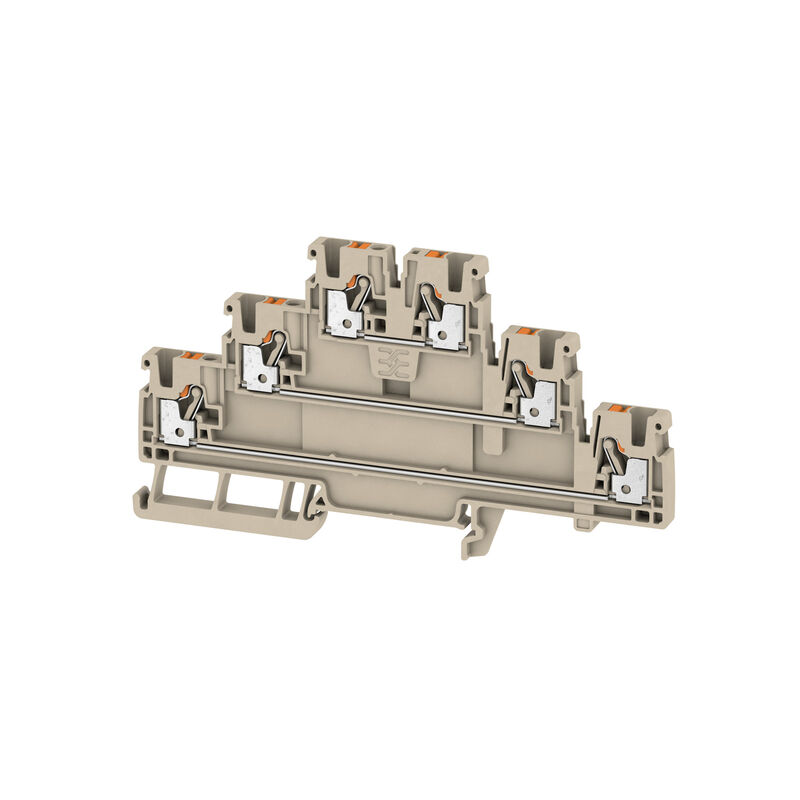

| Verze | Průchozí svorka, Vícevrstvá modulární svorka, PUSH IN, 2.5 mm², 800 V, 22 A, Tmavě béžová |
| Objednací číslo | 2428510000 |
| Typ | A3T 2.5 |
| EAN | 4050118438208 |
| Množství | 50 ks |
| Hloubka | 64,5 mm |
| Hloubka (v palcích) | 2,539 inch |
| Hloubka včerně DIN lišty | 65 mm |
| Výška | 116 mm |
| Výška (v palcích) | 4,567 inch |
| Šířka | 5,1 mm |
| Šířka (v palcích) | 0,201 inch |
| Čistá hmotnost | 20,708 g |
| Skladovací teplota | -25 °C...55 °C |
| Trvalá provozní teplota, min. | -60 °C |
| Trvalá provozní teplota, max. | 130 °C |
| Materiál | Wemid |
| Barevný | Tmavě béžová |
| Barva provozních prvků | Oranžová |
| Klasifikace hořlavosti UL 94 | V-0 |
| Č. osvědčení (ATEX) | TUEV16ATEX7909U |
| Č. osvědčení (IECEX) | IECEXTUR16.0036U |
| Max. napětí (ATEX) | 550 V |
| Proud (ATEX) | 19 A |
| Průřez vodiče max. (ATEX) | 2.5 mm² |
| Max. napětí (IECEX) | 550 V |
| Proud (IECEX) | 19 A |
| Průřez vodiče max. (IECEX) | 2.5 mm² |
| Značení EN 60079-7 | Ex eb II C Gb |
| Ex 2014/34/EU značka | II 2 G D |
| Nutná koncová deska | Ano |
| Počet potenciálů | 3 |
| Počet úrovní | 3 |
| Počet svěrných bodů na úroveň | 2 |
| PE připojení | Ne |
| Lišta | TS 35 |
| N-funkce | Ne |
| PE funkce | Ne |
| Funkce PEN | Ne |
| Návod k instalaci | Nosná lišta |
| Otevřené strany | pravá |
| Příchytka | Ne |
| S připínacími kolíky | Ne |
| Typ montáže | TS 35 |
| Typ upevnění | Příchytka |
| Verze testovaná ve výbušném prostředí | Ano |
| Typ připojení, další připojení | PUSH IN |
| Dvojdutinka, max. | 0,75 mm² |
| Dvojdutinka, max. | 0,5 mm² |
| Délka odizolování | 10 mm |
| Délka tubusu pro dvojitou koncovku |
|
| Délka tubusu pro vodičovou koncovku bez plastové objímky DIN 46228/1 |
|
| Délka tubusu pro vodičovou koncovku s plastovou objímkou DIN 46228/4 |
|
| Měřidlo podle IEC 60947-1 | A3 |
| Počet připojení | 6 |
| Průřez propojení AWG, max. | AWG 12 |
| Průřez propojení AWG, min. | AWG 28 |
| Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/1, max. | 4 mm² |
| Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/1, min. | 0,5 mm² |
| Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/4, max. | 2,5 mm² |
| Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/4, min. | 0,5 mm² |
| Průřez připojení vodiče, pevné jádro, max. | 2,5 mm² |
| Průřez připojení vodiče, pevné jádro, min. | 0,5 mm² |
| Průřez připojení vodičů, jemně stáčené, max. | 4 mm² |
| Průřez připojení vodičů, jemně stáčené, min. | 0,5 mm² |
| Průřez připojení vodičů, splétané, max. | 4 mm² |
| Průřez připojení vodičů, splétané, min. | 0,5 mm² |
| Směr připojení | vrchol |
| Typ připojení | PUSH IN |
| Typ připojení 2 | PUSH IN |
| Upínací rozsah, max. | 4 mm² |
| Upínací rozsah, min. | 0,14 mm² |
| Velikost nože | 0,6 x 3,5 mm |
| Průřez vodiče max. (CSA) | 12 AWG |
| Průřez vodiče min. (CSA) | 28 AWG |
| Velikost napětí B (CSA) | 300 V |
| Velikost napětí C (CSA) | 300 V |
| Velikost napětí D (CSA) | 600 V |
| Velikost proudu B (CSA) | 20 A |
| Velikost proudu C (CSA) | 20 A |
| Velikost proudu D (CSA) | 5 A |
| Č. osvědčení (CSA) | 200039-70089609 |
| Lišta | TS 35 |
| Návod k instalaci | Nosná lišta |
| Průřez propojení AWG, max. | AWG 12 |
| Průřez propojení AWG, min. | AWG 28 |
| Standardy | DIN EN 60947-7-1 |
| Jmenovitý průřez | 2,5 mm² |
| Jmenovité napětí | 800 V |
| Jmenovité DC napětí | 800 V |
| Jmenovitý proud | 22 A |
| Proud při maximu vodičů | 22 A |
| Standardy | DIN EN 60947-7-1 |
| Vnitřní odpor podle IEC 60947-7-x | 1,33 mΩ |
| Jmenovité impulzní výdržné napětí | 8 kV |
| Ztráta výkonu v souladu s normou IEC 60947-7-x | 0,77 W |
| Kategorie rázového napětí | III |
| Závažnost znečištění | 3 |
| Průřez vodiče propojení v terénu max. (cURus) | 12 AWG |
| Průřez vodiče propojení v terénu min. (cURus) | 28 AWG |
| Průřez vodiče propojení z výroby max. (cURus) | 12 AWG |
| Průřez vodiče propojení z výroby min. (cURus) | 28 AWG |
| Velikost napětí B (cURus) | 300 V |
| Velikost napětí C (cURus) | 300 V |
| Velikost napětí D (cURus) | 600 V |
| Velikost proudu B (cURus) | 20 A |
| Velikost proudu C (cURus) | 20 A |
| Velikost proudu D (cURus) | 5 A |
| Č. osvědčení (cURus) | E60693 |
| Osvědčení/Certifikát/Prohlášení o shodě |
[Attestation of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_85372)
[UKCA Ex Attestation of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_253939) [UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284539) [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) [IECEx Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_58128) [ATEX Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_58163) [DNVGL certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_152120) [CCC Ex Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_178457) [CB Testreport](https://mdcop.weidmueller.com/mediadelivery/asset/900_190559) [CB Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_190560) [UKCA Ex Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_253942) [CE Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_68232) |
| Technické údaje | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_66034) |
| Technické údaje | [Zuken E3.S](LINK/CAE_EN.html) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.2428510000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2428510000) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=2428510000&norm=0) |
| Specifikací zakázky |
[Klippon® Connect 2428510000 DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_76012)
[Klippon® Connect 2428510000 EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_76013) |
| Uživatelská dokumentace |
[NTI A3T 2.5](https://mdcop.weidmueller.com/mediadelivery/asset/900_85377)
[StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) [User Manual AXC 1.5-16](https://mdcop.weidmueller.com/mediadelivery/asset/900_229201) |
| Katalogy | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000897 |
| ETIM 7.0 | EC000897 |
| ETIM 8.0 | EC000897 |
| ETIM 9.0 | EC000897 |
| ECLASS 9.0 | 27-14-11-20 |
| ECLASS 9.1 | 27-14-11-20 |
| ECLASS 10.0 | 27-14-11-20 |
| ECLASS 11.0 | 27-14-11-20 |
| ECLASS 12.0 | 27-14-11-20 |
| ECLASS 13.0 | 27-25-01-02 |
| Schválení |            |
| ROHS | Shoda |
| UL File Number Search | [Web UL](LINK/UL_search.html) |
| Č. osvědčení (cURus) | E60693 |
| Č. osvědčení (cURusEX) | E184763 |
