Stáhnout datový list

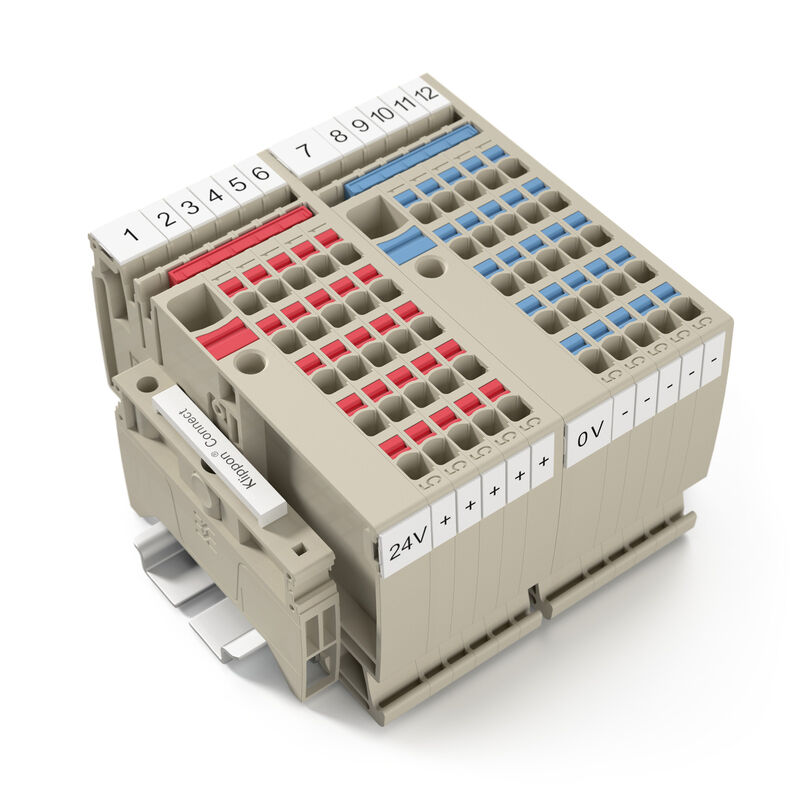

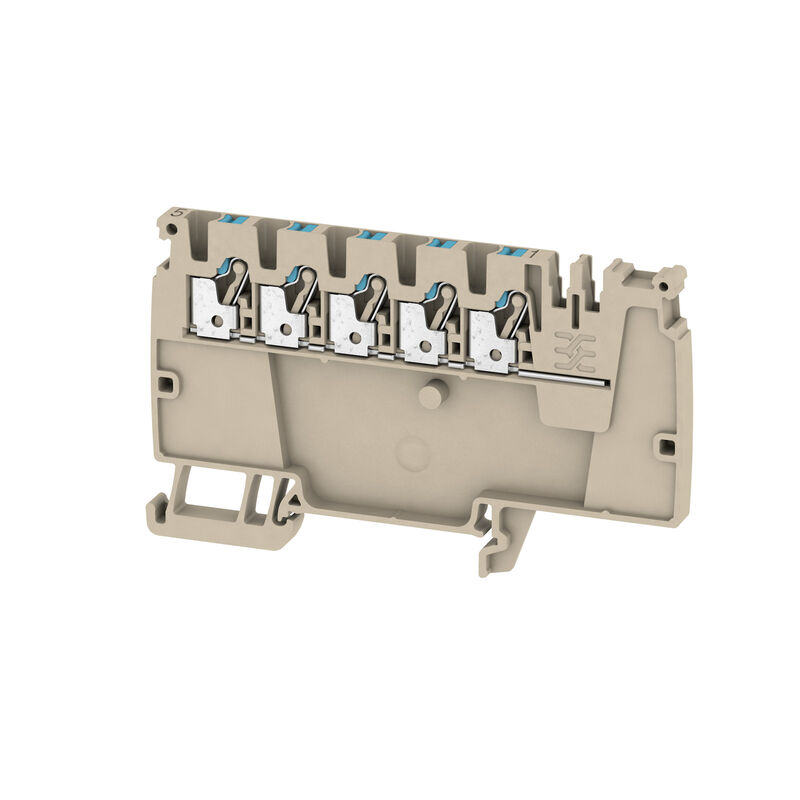

AAP12 2.5 LI BL

Modulární rozvodné svorky, PUSH IN, 2.5 mm², 800 V, 24 A, Tmavě béžová

ID výrobku 1988100000

Vlastnosti

Všeobecné objednací údaje

Verze	Modulární rozvodné svorky, PUSH IN, 2.5 mm², 800 V, 24 A, Tmavě béžová
Číslo objednávky	1988100000
Typ	AAP12 2.5 LI BL
GTIN (EAN)	4050118372762
Množství	50 ks

Rozměry a hmotnosti

Hloubka	53,5 mm
Hloubka (v palcích)	2,106 inch
Hloubka včerně DIN lišty	54 mm
Výška	89 mm
Výška (v palcích)	3,504 inch
Šířka	5,1 mm
Šířka (v palcích)	0,201 inch
Čistá hmotnost	12,674 g

Teploty

Skladovací teplota	-25 °C...55 °C
Trvalá provozní teplota, min.	-60 °C
Trvalá provozní teplota, max.	130 °C

Shoda produktu s prostředím

Stav souladu se směrnicí RoHS	V souladu bez výjimky
REACH SVHC	No SVHC above 0.1 wt%

Údaje materiálu

Materiál	Wemid
Barevný	Tmavě béžová
Barva provozních prvků	Modrá
Klasifikace hořlavosti UL 94	V-0

Údaje hodnocení IECEx/ATEX

Č. osvědčení (ATEX)	TUEV17ATEX8030U
Č. osvědčení (IECEX)	IECEXTUR17.0015U
Max. napětí (ATEX)	690 V
Proud (ATEX)	20 A
Průřez vodiče max. (ATEX)	2.5 mm²
Max. napětí (IECEX)	690 V
Proud (IECEX)	20 A
Průřez vodiče max. (IECEX)	2.5 mm²
Značení EN 60079-7	Ex ec II C Gc
Ex 2014/34/EU značka	II 2 G D

Specifikace systému

Nutná koncová deska	Ano
Počet potenciálů	1
Počet úrovní	1
Počet svěrných bodů na úroveň	5
Počet pólů na řadu	1
Úrovně propojené interně	Ne
PE připojení	Ne
Lišta	TS 35
N-funkce	Ne
PE funkce	Ne
Funkce PEN	Ne

Další technická data

Návod k instalaci	Nosná lišta
Otevřené strany	pravá
Příchytka	Ne
S připínacími kolíky	Ne
Typ montáže	TS 35
Typ upevnění	clip-in
Verze testovaná ve výbušném prostředí	Ano

Vodiče k upevnění (další připojení)

Typ připojení, další připojení

PUSH IN

Vodiče k upevnění svorkou (jmenovité připojení)

Dvojdutinka, max.	0,75 mm²
Dvojdutinka, max.	0,5 mm²
Délka odizolování	10 mm
Délka tubusu pro dvojitou koncovku	Délka tubusu: min.: 8 mm jmen.: 5 mm max.: 12 mm Průřez připojení vodiče: jmen.: 0,25 mm² min.: 0,5 mm² max.: 0,75 mm²
Délka tubusu pro vodičovou koncovku bez plastové objímky DIN 46228/1	Délka tubusu: min.: 8 mm jmen.: 5 mm max.: 12 mm Průřez připojení vodiče: jmen.: 0,25 mm² min.: 0,5 mm² max.: 0,75 mm² Délka tubusu: min.: 6 mm max.: 10 mm Průřez připojení vodiče: min.: 0,5 mm² max.: 1 mm² Délka tubusu: min.: 7 mm max.: 12 mm Průřez připojení vodiče: min.: 1,5 mm² max.: 2,5 mm²
Délka tubusu pro vodičovou koncovku s plastovou objímkou DIN 46228/4	Délka tubusu: min.: 8 mm jmen.: 5 mm max.: 12 mm Průřez připojení vodiče: jmen.: 0,25 mm² min.: 0,5 mm² max.: 0,75 mm² Délka tubusu: min.: 6 mm max.: 10 mm Průřez připojení vodiče: min.: 0,5 mm² max.: 1 mm² Délka tubusu: min.: 7 mm max.: 12 mm Průřez připojení vodiče: min.: 1,5 mm² max.: 2,5 mm²
Měřidlo podle IEC 60947-1	A3
Počet připojení	5
Průřez propojení AWG, max.	AWG 12
Průřez propojení AWG, min.	AWG 28
Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/1, max.	2,5 mm²
Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/1, min.	0,5 mm²
Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/4, max.	2,5 mm²
Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/4, min.	0,5 mm²
Průřez připojení vodiče, pevné jádro, max.	2,5 mm²
Průřez připojení vodiče, pevné jádro, min.	0,5 mm²
Průřez připojení vodičů, jemně stáčené, max.	2,5 mm²
Průřez připojení vodičů, jemně stáčené, min.	0,5 mm²
Průřez připojení vodičů, splétané, max.	2,5 mm²
Průřez připojení vodičů, splétané, min.	0,5 mm²
Směr připojení	vrchol
Typ připojení	PUSH IN
Typ připojení 2	PUSH IN
Upínací rozsah, max.	2,5 mm²
Upínací rozsah, min.	0,14 mm²
Velikost nože	0,6 x 3,5 mm

CSA data hodnocení

Průřez vodiče max. (CSA)	12 AWG
Průřez vodiče min. (CSA)	28 AWG
Velikost napětí B (CSA)	600 V
Velikost napětí C (CSA)	600 V
Velikost napětí D (CSA)	600 V
Velikost proudu B (CSA)	20 A
Velikost proudu C (CSA)	20 A
Velikost proudu D (CSA)	5 A
Č. osvědčení (CSA)	200039-70089609

Všeobecně

Lišta	TS 35
Návod k instalaci	Nosná lišta
Průřez propojení AWG, max.	AWG 12
Průřez propojení AWG, min.	AWG 28
Standardy	IEC 60947-7-1

Data hodnocení

Jmenovitý průřez	2,5 mm²
Jmenovité napětí	800 V
Jmenovité DC napětí	800 V
Jmenovitý proud	24 A
Proud při maximu vodičů	24 A
Standardy	IEC 60947-7-1
Vnitřní odpor podle IEC 60947-7-x	1,33 mΩ
Jmenovité impulzní výdržné napětí	8 kV
Ztráta výkonu v souladu s normou IEC 60947-7-x	0,77 W
Kategorie rázového napětí	III
Závažnost znečištění	3

UL data hodnocení

Průřez vodiče propojení v terénu max. (cURus)	12 AWG
Průřez vodiče propojení v terénu min. (cURus)	28 AWG
Průřez vodiče propojení z výroby max. (cURus)	12 AWG
Průřez vodiče propojení z výroby min. (cURus)	28 AWG
Velikost napětí B (cURus)	600 V
Velikost napětí C (cURus)	600 V
Velikost napětí D (cURus)	600 V
Velikost proudu B (cURus)	20 A
Velikost proudu C (cURus)	20 A
Velikost proudu D (cURus)	5 A
Č. osvědčení (cURus)	E60693

Soubory ke stažení

Osvědčení/Certifikát/Prohlášení o shodě	[Attestation of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_58098) [IECEx Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_58129) [CE Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_38619) [UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284539) [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) [ATEX Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_58166) [CB Test Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_89283) [CB Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_89284) [DNVGL certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_152120) [BV certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_152184) [CCC Ex Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_178458) [20-AV4BO-0271U](https://mdcop.weidmueller.com/mediadelivery/asset/900_318072) [DNV Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_320351)
Technické údaje	[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_65546)
Eplan Data Portal	[Eplan data](https://dataportal.eplan.com/part-details/WEI.1988100000)
CADENAS eCATALOG	[CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1988100000)
WSCAD Universe	[WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=1988100000&norm=0)
Specifikací zakázky	[Klippon® Connect 1988100000 DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_75849) [Klippon® Connect 1988100000 EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_75850)
Uživatelská dokumentace	[NTI AAP12](https://mdcop.weidmueller.com/mediadelivery/asset/900_85522) [StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) [AAP Terminal Blocks for control voltage distribution](https://mdcop.weidmueller.com/mediadelivery/asset/900_102992) [User Manual AXC 1.5-16](https://mdcop.weidmueller.com/mediadelivery/asset/900_229201)
Katalogy	[Catalogues in PDF-format](LINK/Catalog.html)

Klasifikace

ETIM 6.0	EC000897
ETIM 7.0	EC000897
ETIM 8.0	EC000897
ETIM 9.0	EC000897
ECLASS 9.0	27-14-11-20
ECLASS 9.1	27-14-11-20
ECLASS 10.0	27-14-11-20
ECLASS 11.0	27-14-11-20
ECLASS 12.0	27-14-11-20
ECLASS 13.0	27-25-01-19
ECLASS 14.0	27-25-01-19

Osvědčení

Schválení	![BURVER](/picture/BURVER.gif) ![CCCEX](/picture/CCCEX.gif) ![CE](/picture/CE.gif) ![CSA](/picture/CSA.gif) ![CURUS](/picture/CURUS.gif) ![DETNORVER](/picture/DETNORVER.gif) ![IECEXTUR](/picture/IECEXTUR.gif) ![KEMAKEUR](/picture/KEMAKEUR.gif) ![KOSHAEX](/picture/KOSHAEX.gif) ![TUEVNATEX](/picture/TUEVNATEX.gif) ![UKCA](/picture/UKCA.gif)
ROHS	Shoda
UL File Number Search	[Web UL](LINK/UL_search.html)
Č. osvědčení (cURus)	E60693
