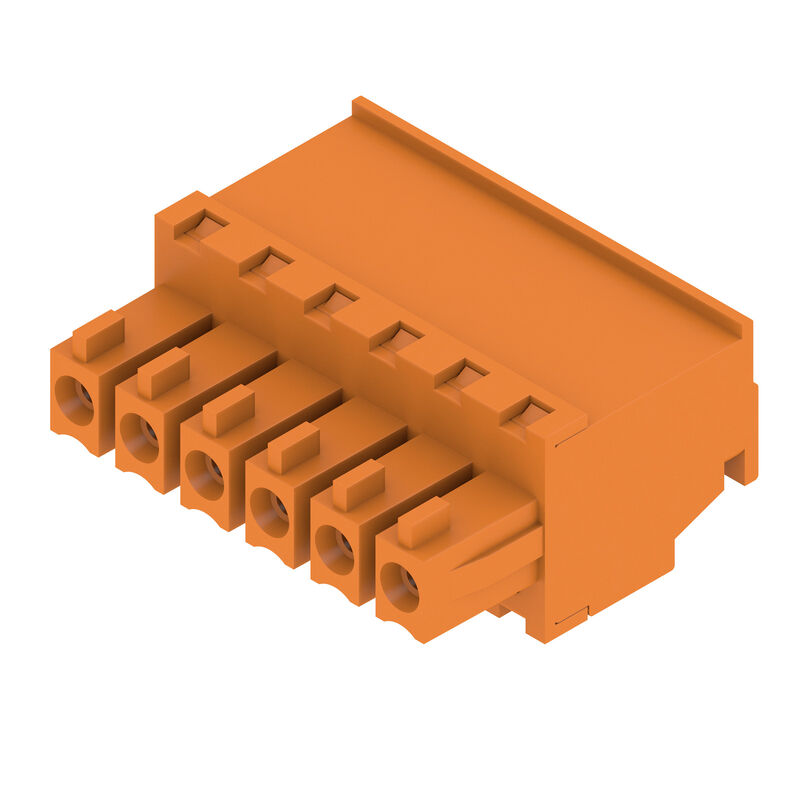

Product image
BCZ 3.81/06/270 SN OR BX

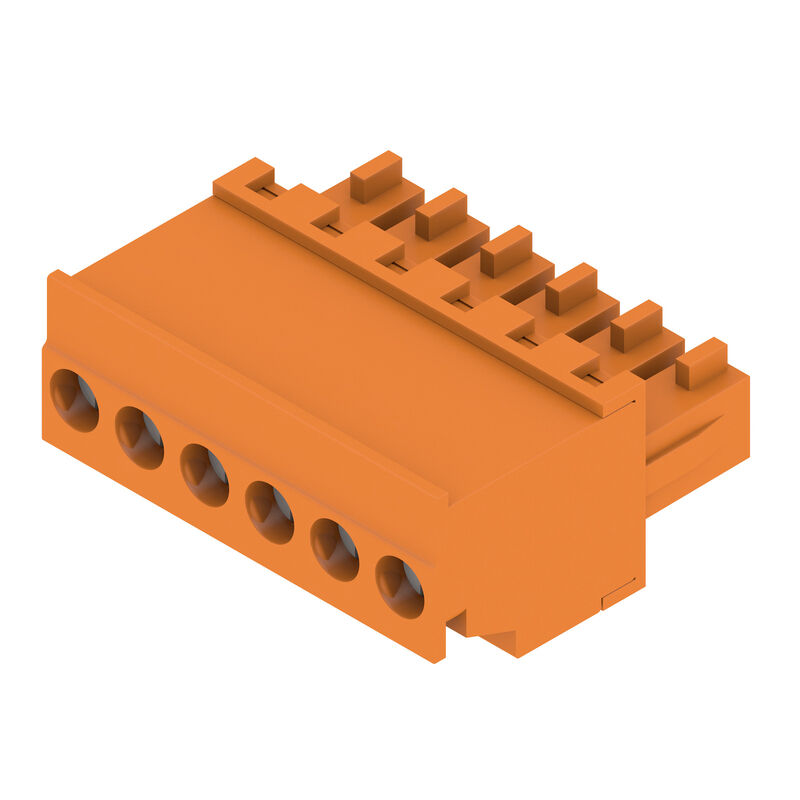

Product image
BCZ 3.81/06/270 SN OR BX
Dimensional drawing
BCZ 3.81/06/270 SN OR BX
Graph
BCZ 3.81/06/270 SN OR BX
Graph
BCZ 3.81/06/270 SN OR BX
Graph
BCZ 3.81/06/270 SN OR BX
Graph

BCZ 3.81/06/270 SN OR BX

Kretskortsstickanslutning, Hylsstickpropp, 3.81 mm, Antal poler: 6, 270°, Klämbygelanslutning, Anslutningsområde, max. : 1.5 mm², Box

Cikkszám 1940230000
Download foglio dati 엔지니어링 지원 제품 다운로드
상대품 8 관련 제품 16
Godkännanden Allmänna beställningsdata Mått och vikter Miljööverenstämmelse för produkt Systemvärden Materialdata Anslutningsbara ledare Номинальные характеристики по IEC Märkdata enligt CSA UL 1059에 따른 정격 데이터 Packing Type tests Important note 분류

Godkännanden

Сертификаты
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
준수
UL File Number Search
[UL 웹사이트](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Сертификат № (cURus)
E60693

Allmänna beställningsdata

Версия
Kretskortsstickanslutning, Hylsstickpropp, 3.81 mm, Antal poler: 6, 270°, Klämbygelanslutning, Anslutningsområde, max. : 1.5 mm², Box
Заказ №
1940230000
Тип
BCZ 3.81/06/270 SN OR BX
GTIN (EAN)
4032248656608
Кол.
50 items
제품 데이터
IEC: 320 V / 17.5 A / 0.2 - 1.5 mm²
UL: 300 V / 10 A / AWG 28 - AWG 16
패키징
박스

Mått och vikter

Глубина
19,1 mm
Глубина (дюймов)
0,752 inch
Высота
10,5 mm
Height (inches)
0,413 inch
Ширина
22,86 mm
폭 (인치)
0,9 inch
Масса нетто
5,36 g

Miljööverenstämmelse för produkt

Состояние соответствия RoHS
Kompatibel med undantag
Исключение из RoHS (если применимо/известно)
6c
REACH SVHC
Lead 7439-92-1
SCIP
ea9dd4b8-c51f-409c-885a-41700372be61

Systemvärden

Серия изделия
OMNIMATE Signal – serie BC/SC 3.81
Вид соединения
Field connection
Метод проводного соединения
클램프 요크 결선
Шаг в мм (P)
3,81 mm
Шаг в дюймах (P)
0,15 "
Направление вывода кабеля
270°
Количество полюсов
6
L1 в мм
19,05 mm
L1 в дюймах
0,75 "
Количество рядов
1
Количество полюсных рядов
1
Расчетное сечение
1 mm²
Защита от прикосновения согласно DIN VDE 57 106
손가락 터치 안전
Защита от прикосновения согласно DIN VDE 0470
IP20 플러그드/ IP10 언플러그드
Объемное сопротивление
≤5 mΩ
Кодируемый
예
Длина зачистки изоляции
7 mm
클램프 스크류
M 2
스크류드라이버 블레이드
0.4 x 2.5
스크류드라이버 블레이드 표준
DIN 5264
플러그 주기
25
플러깅 힘/폴, 최대
7 N
당기는 힘 / 폴, 최대
5 N
조임 토크
  • 토크 유형:
    와이어 결선
  • 사용 정보:
    • 조임 토크:
      • 최소:
        0,2 Nm
      • 최대:
        0,25 Nm

Materialdata

Изоляционный материал
PA 66 GF 30
Цветовой код
orange
Таблица цветов (аналогич.)
RAL 2000과 유사
Группа изоляционного материала
II
Сравнительный показатель пробоя (CTI)
≥ 550
UL 94 가연성 등급
V-0
Материал контакта
구리 합금
Поверхность контакта
주석 도금
Структура слоев штепсельного контакта
0.5...1.5 µm Cu / 2...5 µm Sn
보관 온도, 최소
-40 °C
보관 온도, 최대
70 °C
작동 온도, 최소
-50 °C
작동 온도, 최대
120 °C
온도 범위, 설치, 최소
-25 °C
온도 범위, 설치, 최대
120 °C

Anslutningsbara ledare

Диапазон зажима, мин.
0,08 mm²
Диапазон зажима, макс.
1,5 mm²
Поперечное сечение подключаемого провода AWG, мин.
AWG 28
Поперечное сечение подключаемого провода AWG, макс.
AWG 16
Одножильный, мин. H05(07) V-U
0,2 mm²
Одножильный, макс. H05(07) V-U
1,5 mm²
Гибкий, мин. H05(07) V-K
0,2 mm²
Гибкий, макс. H05(07) V-K
1,5 mm²
С наконечником DIN 46 228/4, мин.
0,2 mm²
С наконечником DIN 46 228/4, макс.
1,5 mm²
с обжимной втулкой для фиксации концов проводов, DIN 46228 часть 1, мин.
0,2 mm²
С кабельным наконечником согласно DIN 46 228/1, макс.
1,5 mm²
Нутрометр в соответствии с EN 60999 a x b; ø
2.4 mm x 1.5 mm
클램프형 도체
  • 도체 결선 단면적:
    • 유형:
      미세 와이어
    • 공칭:
      0,5 mm²
  • 와이어 종단 페룰:
    • 탈피 길이:
      • 공칭:
        6 mm
    • 권장 와이어 종단 페룰:
      0282600000
  • 도체 결선 단면적:
    • 유형:
      미세 와이어
    • 공칭:
      0,75 mm²
  • 와이어 종단 페룰:
    • 탈피 길이:
      • 공칭:
        6 mm
    • 권장 와이어 종단 페룰:
      0282700000
  • 도체 결선 단면적:
    • 유형:
      미세 와이어
    • 공칭:
      1 mm²
  • 와이어 종단 페룰:
    • 탈피 길이:
      • 공칭:
        6 mm
    • 권장 와이어 종단 페룰:
      0372600000
  • 도체 결선 단면적:
    • 유형:
      미세 와이어
    • 공칭:
      1,5 mm²
  • 와이어 종단 페룰:
    • 탈피 길이:
      • 공칭:
        7 mm
    • 권장 와이어 종단 페룰:
      0372700000
Текст ссылки
플라스틱 칼라의 외경은 피치(P) 보다 커서는 안 됩니다
페룰 길이는 제품과 정격 전압에 따라 선택합니다.

Номинальные характеристики по IEC

пройдены испытания по стандарту
IEC 60664-1
IEC 61984
Номинальный ток, мин. кол-во контактов (Tu = 20 °C)
17,5 A
Номинальный ток, макс. кол-во контактов (Tu = 20 °C)
15,9 A
Номинальный ток, мин. кол-во контактов (Tu = 40 °C)
17,5 A
Номинальный ток, макс. кол-во контактов (Tu = 40 °C)
14,1 A
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения II/2
320 V
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения III/2
160 V
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения III/3
160 V
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения II/2
2,5 kV
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения III/2
2,5 kV
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения III/3
2,5 kV
Устойчивость к воздействию кратковременного тока
3 x 1s, 76 A

Märkdata enligt CSA

Институт (CSA)
CSA
Сертификат № (CSA)
200039-1121690
Номинальное напряжение (группа использования B/CSA)
300 V
Номинальное напряжение (группа использования C/CSA)
50 V
Номинальный ток (группа использования B/CSA)
8 A
Номинальный ток (группа использования C/CSA)
8 A
Поперечное сечение подключаемого провода AWG, мин.
AWG 28
Поперечное сечение подключаемого провода AWG, макс.
AWG 16
Ссылка на утвержденные значения
사양은 최대값, 상세정보 - 승인서 참조

UL 1059에 따른 정격 데이터

Институт (cURus)
CURUS
Сертификат № (cURus)
E60693
Номинальное напряжение (группа использования B/UL 1059)
300 V
Номинальное напряжение (группа использования D/UL 1059)
300 V
Номинальный ток (группа использования B/UL 1059)
10 A
Номинальный ток (группа использования D/UL 1059)
10 A
Поперечное сечение подключаемого провода AWG, мин.
AWG 28
Поперечное сечение подключаемого провода AWG, макс.
AWG 16
Ссылка на утвержденные значения
사양은 최대값, 상세정보 - 승인서 참조

Packing

Упаковка
Box
Длина VPE
99 mm
VPE с
69 mm
Высота VPE
58 mm

Type tests

Испытание: Прочность маркировки
  • Standard:
    DIN EN 61984 section 7.3.2 / 09.02 taking pattern from DIN EN 60068-2-70 / 07.96
  • Test:
    mark of origin, type identification, rated voltage, rated cross-section, pitch, type of material, approval marking UL, approval marking CSA
  • Evaluation:
    available
  • Test:
    durability
  • Evaluation:
    passed
Испытание: Незадействование (невзаимозаменяемость)
  • 표준:
    DIN EN 61984 섹션 6.3 및 6.9.1 / 09.02, DIN EN 60512-13-5 / 11.06
  • 테스트:
    180 회전, 코딩 요소 불포함
  • 평가:
    통과
  • 테스트:
    육안 검사
  • 평가:
    통과
Испытание: Зажимное поперечное сечение
  • 표준:
    DIN EN 60999-1 섹션 7 및 9.1 / 12.00, DIN EN 60947-1 섹션 8.2.4.5.1 / 12.02
  • 컨덕터 유형:
    • 컨덕터 유형 및 컨덕터 단면:
      경질 0.08 mm²
    • 컨덕터 유형 및 컨덕터 단면:
      꼬임 0.08 mm²
    • 컨덕터 유형 및 컨덕터 단면:
      경질 1.5 mm²
    • 컨덕터 유형 및 컨덕터 단면:
      꼬임 1.5 mm²
    • 컨덕터 유형 및 컨덕터 단면:
      AWG 28/1
    • 컨덕터 유형 및 컨덕터 단면:
      AWG 28/19
    • 컨덕터 유형 및 컨덕터 단면:
      AWG 16/1
    • 컨덕터 유형 및 컨덕터 단면:
      AWG 16/19
  • 평가:
    통과
Испытание на повреждение из-за случайного ослабления проводов
  • 표준:
    DIN EN 60999-1 섹션 9.4 / 12.00
  • 요구 사항:
    0.2 kg
  • 컨덕터 유형:
    • 컨덕터 유형 및 컨덕터 단면:
      꼬임 0.25 mm²
    • 컨덕터 유형 및 컨덕터 단면:
      AWG 28/1
    • 컨덕터 유형 및 컨덕터 단면:
      AWG 28/19
  • 평가:
    통과
  • 요구 사항:
    0.3 kg
  • 컨덕터 유형:
    • 컨덕터 유형 및 컨덕터 단면:
      경질 0.5 mm²
  • 평가:
    통과
  • 요구 사항:
    0.4 kg
  • 컨덕터 유형:
    • 컨덕터 유형 및 컨덕터 단면:
      경질 1.5 mm²
    • 컨덕터 유형 및 컨덕터 단면:
      꼬임 1.5 mm²
    • 컨덕터 유형 및 컨덕터 단면:
      AWG 16/1
    • 컨덕터 유형 및 컨덕터 단면:
      AWG 16/19
  • 평가:
    통과
Испытание на выдергивание
  • 표준:
    DIN EN 60999-1 섹션 9.5 / 12.00
  • 요구 사항:
    ≥10 N
  • 컨덕터 유형:
    • 컨덕터 유형 및 컨덕터 단면:
      꼬임 0.25 mm²
    • 컨덕터 유형 및 컨덕터 단면:
      AWG 28/1
    • 컨덕터 유형 및 컨덕터 단면:
      AWG 28/19
  • 평가:
    통과
  • 요구 사항:
    ≥20 N
  • 컨덕터 유형:
    • 컨덕터 유형 및 컨덕터 단면:
      H05V-U0.5
  • 평가:
    통과
  • 요구 사항:
    ≥40 N
  • 컨덕터 유형:
    • 컨덕터 유형 및 컨덕터 단면:
      H07V-U1.5
    • 컨덕터 유형 및 컨덕터 단면:
      H07V-K1.5
    • 컨덕터 유형 및 컨덕터 단면:
      AWG 16/1
    • 컨덕터 유형 및 컨덕터 단면:
      AWG 16/19
  • 평가:
    통과

Important note

Соответствие IPC
Conformity: The products are developed, manufactured and delivered according international recognized standards and norms and comply with the assured properties in the data sheet resp. fulfill decorative properties in accordance with IPC-A-610 "Class 2". Further claims on the products can be evaluated on request.
Примечания
  • 요청 시 추가 variant
  • 정격 단면적 기준 정격 전류 및 최소 폴 수.
  • DIN 46228/1 규격 플라스틱 슬리브 미포함 와이어 종단 페룰
  • DIN 46228/4 규격 플라스틱 슬리브 포함 와이어 종단 페룰
  • 도면의 P = 피치
  • 정격 데이터는 콤포넌트 자체에만 적용됩니다. 다른 콤포넌트에 대한 간격 및 크리피지(creepage) 거리는 해당 적용 분야 표준에 따라 설계되어야 합니다.
  • IEC 61984에 따라, OMNIMATE-커넥터는 차단 용량(COC)이 없는 커넥터입니다. 지정된 용도로 사용 중에, 커넥터는 전기가 통하는 상태 또는 부하가 있는 상태에서 장착 또는 장착 해제할 수 없습니다.
  • 평균 온도 50 °C 및 최대 습도 70% 조건에서 36개월간 제품 장기 보관


분류

ETIM 8.0
EC002638
ETIM 9.0
EC002638
ETIM 10.0
EC002638
ECLASS 14.0
27-46-02-02
ECLASS 15.0
27-46-02-02
