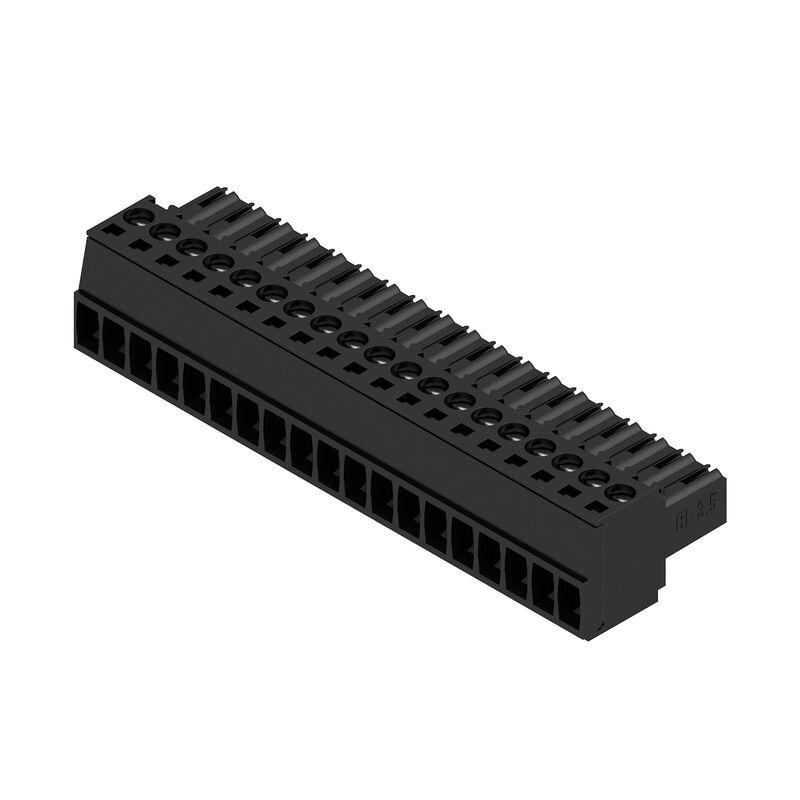

Obrázek výrobku
BL 3.50/19/180 SN BK BX
Obrázek výrobku
BL 3.50/19/180 SN BK BX
Dimensional drawing
BL 3.50/19/180 SN BK BX
Graph
BL 3.50/19/180 SN BK BX
Graph
BL 3.50/19/180 SN BK BX
Graph
BL 3.50/19/180 SN BK BX
Graph

BL 3.50/19/180 SN BK BX

Zásuvný konektor PCB plug in, zdířka, 3.50 mm, Počet pólů: 19, 180°, Připojení s upínacím třmenem, Upínací rozsah, max. : 1.5 mm², Box

ID výrobku 1620390000
Stáhnout datový list Technická podpora Výrobky ke stažení
Příslušenství 6 Protikusy 5 Příbuzné výrobky 45
Osvědčení Všeobecné objednací údaje Rozměry a hmotnosti Shoda produktu s prostředím Systémové parametry Údaje o materiálu Vodiče vhodné k připojení Jmenovité údaje podle IEC Jmenovité údaje podle CSA Jmenovité údaje podle UL 1059 Balení Typové testy Důležitá poznámka Klasifikace

Osvědčení

Schválení
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319226/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319262/-S800/-T1z1mm-S80)
ROHS
Shoda
UL File Number Search
[Web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Č. osvědčení (UR)
E60693

Všeobecné objednací údaje

Verze
Zásuvný konektor PCB plug in, zdířka, 3.50 mm, Počet pólů: 19, 180°, Připojení s upínacím třmenem, Upínací rozsah, max. : 1.5 mm², Box
Číslo objednávky
1620390000
Typ
BL 3.50/19/180 SN BK BX
GTIN (EAN)
4008190155827
Množství
24  ks
Údaje výrobku
IEC: 320 V / 17 A / 0.2 - 1.5 mm²
UL: 300 V / 10 A / AWG 28 - AWG 14
Balení
Box

Rozměry a hmotnosti

Hloubka
18,5  mm
Hloubka (v palcích)
0,728  inch
Výška
13  mm
Výška (v palcích)
0,512  inch
Šířka
66,5  mm
Šířka (v palcích)
2,618  inch
Čistá hmotnost
14,708  g

Shoda produktu s prostředím

Stav souladu se směrnicí RoHS
V souladu bez výjimky
REACH SVHC
No SVHC above 0.1 wt%

Systémové parametry

Skupina produktů
OMNIMATE Signal - řada BL/SL 3,50
Typ připojení
Připojení v provozu
Metoda připojení vodiče
Připojení s upínacím třmenem
Rozteč v mm (P)
3,5  mm
Rozteč v palcích (P)
0,138  "
Směr výstupu vodiče
180°
Počet pólů
19
L1 v mm
63  mm
L1 v palcích
2,48  "
Počet řad
1
Množství řady kolíků
1
Jmenovitý průřez
1,5  mm²
Ochrana bezpečná proti dotyku dle normy DIN VDE 57 106
Bezpečné před dotykem prstů
Ochrana bezpečná proti dotyku dle normy DIN VDE 0470
IP20 zapojené/ IP10 nezapojené
Stupeň krytí
IP20
plně nainstalované
Objemový odpor
≤5 mΩ
Může být kódováno
Ano
Délka odizolování
6  mm
Svěrný šroub
M 2
Hrot šroubováku
0,4 x 2,5
Standard hrotu šroubováku
DIN 5264
Cykly zapojování
25
Zásuvná síla / pól, max.
7  N
Tažná síla / pól, max.
5  N
Utahovací moment
  • Typ krouticího momentu:
    Připojení vodiče
  • Informace o použití:
    • Utahovací moment:
      • min.:
        0,2 Nm
      • max.:
        0,25 Nm

Údaje o materiálu

Izolační materiál
PBT
Barevný
černá
Barevný graf (podobné)
RAL 9011
Skupina izolačního materiálu
IIIa
Komparativní index sledování (CTI)
≥ 200
Klasifikace hořlavosti UL 94
V-0
Materiál kontaktu
Slitina
Povrch kontaktu
pocínované
Struktura vrstev kontaktu konektoru
4...8 µm Sn žárově pocínované
Skladovací teplota, min.
-40  °C
Skladovací teplota, max.
70  °C
Provozní teplota, min.
-50  °C
Provozní teplota, max.
100  °C
Teplotní rozsah, instalace, min.
-30  °C
Teplotní rozsah, instalace, max.
100  °C

Vodiče vhodné k připojení

Upínací rozsah, min.
0,08  mm²
Upínací rozsah, max.
1,5  mm²
Průřez propojení AWG, min.
AWG 28
Průřez propojení AWG, max.
AWG 14
Pevné, min. H05(07) V-U
0,2  mm²
Pevné, max. H05(07) V-U
1,5  mm²
Pružné, min. H05(07) V-K
0,2  mm²
Pružné, max. H05(07) V-K
1,5  mm²
dutinkou s plastovým límcem, , DIN 46228 pt 4, min.
0,2  mm²
dutinkou s plastovým límcem, DIN 46228 pt 4, max.
1,5  mm²
s vodičem a dutinkou, DIN 46228 pt 1, min.
0,2  mm²
s vodičem a dutinkou, DIN 46228 pt 1, max.
1,5  mm²
Zasuňte měřič v souladu s EN 60999 a x b; ø
2,4 mm x 1,5 mm
Upínatelný vodič
  • Průřez připojení vodiče:
    • Typ:
      zapojeno tenkým vodičem
    • jmen.:
      0,5 mm²
  • vodičová koncovka:
    • Délka odizolování:
      • jmen.:
        8 mm
    • Doporučená dutinka na konci vodiče:
      0409500000
    • Délka odizolování:
      • jmen.:
        6 mm
    • Doporučená dutinka na konci vodiče:
      0282600000
  • Průřez připojení vodiče:
    • Typ:
      zapojeno tenkým vodičem
    • jmen.:
      0,75 mm²
  • vodičová koncovka:
    • Délka odizolování:
      • jmen.:
        8 mm
    • Doporučená dutinka na konci vodiče:
      0409600000
    • Délka odizolování:
      • jmen.:
        6 mm
    • Doporučená dutinka na konci vodiče:
      0282700000
  • Průřez připojení vodiče:
    • Typ:
      zapojeno tenkým vodičem
    • jmen.:
      1 mm²
  • vodičová koncovka:
    • Délka odizolování:
      • jmen.:
        8 mm
    • Doporučená dutinka na konci vodiče:
      0409700000
    • Délka odizolování:
      • jmen.:
        6 mm
    • Doporučená dutinka na konci vodiče:
      0372600000
  • Průřez připojení vodiče:
    • Typ:
      zapojeno tenkým vodičem
    • jmen.:
      0,25 mm²
  • vodičová koncovka:
    • Délka odizolování:
      • jmen.:
        8 mm
    • Doporučená dutinka na konci vodiče:
      9025740000
    • Délka odizolování:
      • jmen.:
        5 mm
    • Doporučená dutinka na konci vodiče:
      9018910000
  • Průřez připojení vodiče:
    • Typ:
      zapojeno tenkým vodičem
    • jmen.:
      0,34 mm²
  • vodičová koncovka:
    • Délka odizolování:
      • jmen.:
        8 mm
    • Doporučená dutinka na konci vodiče:
      9025750000
Referenční text
Vnější průměr plastové objímky by neměl být větší než rozteč (P)
Délka koncovek se vybírá v závislosti na produktu a jmenovitém napětí.

Jmenovité údaje podle IEC

testováno podle normy
IEC 60664-1
IEC 61984
Jmenovitý proud, min. počet pólů (Tu=20 °C)
17  A
Jmenovitý proud, max. počet pólů (Tu=20 °C)
12  A
Jmenovitý proud, min. počet pólů (Tu=40 °C)
14,5  A
Jmenovitý proud, max. počet pólů (Tu=40 °C)
10  A
Jmenovité napětí pro třídu přepětí / stupeň znečištění II/2
320  V
Jmenovité napětí pro třídu přepětí / stupeň znečištění III/2
160  V
Jmenovité napětí pro třídu přepětí / stupeň znečištění III/3
160  V
Jmenovité impulzní napětí pro třídu přepětí / stupeň znečištění II/2
2,5  kV
Jmenovité impulzní napětí pro třídu přepětí / stupeň znečištění III/2
2,5  kV
Jmenovité impulzní napětí pro třídu přepětí / stupeň znečištění III/3
2,5  kV
Krátkodobý odpor proti zkratovému proudu
3 x 1 s se 100 A

Jmenovité údaje podle CSA

Institut (CSA)
CSA
Č. osvědčení (CSA)
154685-1318353
Jmenovité napětí (aplikační skupina B / CSA)
300  V
Jmenovité napětí (aplikační skupina D / CSA)
300  V
Jmenovitý proud (aplikační skupina B / CSA)
10  A
Jmenovitý proud (aplikační skupina D / CSA)
10  A
Průřez vodiče AWG, min.
AWG 28
Průřez vodiče AWG, max.
AWG 14
Odkaz na hodnoty pro schválení
Specifikace jsou maximální hodnoty, podrobnosti viz příslušná certifikace.

Jmenovité údaje podle UL 1059

Institut (UR)
UR
Č. osvědčení (UR)
E60693
Jmenovité napětí (aplikační skupina B / UL 1059)
300  V
Jmenovité napětí (aplikační skupina D / UL 1059)
300  V
Jmenovitý proud (aplikační skupina B / UL 1059)
10  A
Jmenovitý proud (aplikační skupina D / UL 1059)
10  A
Průřez vodiče, AWG, min.
AWG 28
Průřez vodiče, AWG, max.
AWG 14
Odkaz na hodnoty pro schválení
Specifikace jsou maximální hodnoty, podrobnosti viz příslušná certifikace.

Balení

Balení
Box
Délka VPE
352  mm
Šířka VPE
137  mm
Výška VPE
25  mm

Typové testy

Test: Trvanlivost značení
  • Standard:
    DIN EN 61984 část 7.3.2 / 09.02 vzor převzatý z DIN EN 60068-2-70 / 07.96
  • Test:
    označení původu, identifikace typu, označení schválení SEV, označení schválení CSA
  • Vyhodnocení:
    k dispozici
  • Test:
    trvanlivost
  • Vyhodnocení:
    vyhovělo
Test: Nezapojení (není vyměnitelnost)
  • Standard:
    DIN EN 61984, část 6.3 a 6.9.1 / 09.02, DIN IEC 60512, část 7, oddíl 5 / 05.94
  • Test:
    otočeno o 180° s kódovými prvky
  • Vyhodnocení:
    vyhovělo
Test: průřez připojitelný svorkami
  • Standard:
    DIN EN 60999-1, část 7 a 9.1 / 12.00, DIN EN 60947-1, oddíl 8.2.4.5.1 / 12.99
  • Typ vodiče:
    • Typ vodiče a průřez vodiče:
      pevný 0,2 mm²
    • Typ vodiče a průřez vodiče:
      splétaný 0,2 mm²
    • Typ vodiče a průřez vodiče:
      pevný 1,5 mm²
    • Typ vodiče a průřez vodiče:
      splétaný 1,5 mm²
    • Typ vodiče a průřez vodiče:
      AWG 28/1
    • Typ vodiče a průřez vodiče:
      AWG 28/19
    • Typ vodiče a průřez vodiče:
      AWG 16/1
    • Typ vodiče a průřez vodiče:
      AWG 16/19
  • Vyhodnocení:
    vyhovělo
Test poškození a náhodného uvolnění vodičů
  • Standard:
    DIN EN 60999-1, oddíl 9.4 / 12.00
  • Požadavek:
    0,2 kg
  • Typ vodiče:
    • Typ vodiče a průřez vodiče:
      AWG 28/1
    • Typ vodiče a průřez vodiče:
      AWG 28/19
  • Vyhodnocení:
    vyhovělo
  • Požadavek:
    0,3 kg
  • Typ vodiče:
    • Typ vodiče a průřez vodiče:
      2 × AWG 24/1
    • Typ vodiče a průřez vodiče:
      2 × AWG 24/19 s vodičovou koncovkou
  • Vyhodnocení:
    vyhovělo
  • Požadavek:
    0,4 kg
  • Typ vodiče:
    • Typ vodiče a průřez vodiče:
      pevný 1,5 mm²
    • Typ vodiče a průřez vodiče:
      splétaný 1,5 mm²
    • Typ vodiče a průřez vodiče:
      AWG 16/7
  • Vyhodnocení:
    vyhovělo
Test vytažení
  • Standard:
    DIN EN 60999-1, oddíl 9.5 / 12.00
  • Požadavek:
    ≥5 N
  • Typ vodiče:
    • Typ vodiče a průřez vodiče:
      AWG 28/1
    • Typ vodiče a průřez vodiče:
      AWG 28/19
  • Vyhodnocení:
    vyhovělo
  • Požadavek:
    ≥10 N
  • Typ vodiče:
    • Typ vodiče a průřez vodiče:
      2 × AWG 24/1
    • Typ vodiče a průřez vodiče:
      2 × AWG 24/19 s vodičovou koncovkou
  • Vyhodnocení:
    vyhovělo
  • Požadavek:
    ≥40 N
  • Typ vodiče:
    • Typ vodiče a průřez vodiče:
      H05V-U1,5
    • Typ vodiče a průřez vodiče:
      H05V-K1,5
    • Typ vodiče a průřez vodiče:
      AWG 16/7
  • Vyhodnocení:
    vyhovělo

Důležitá poznámka

IPC shoda
Shoda: Produkty jsou vyvíjeny, vyráběny a dodávány v souladu s mezinárodními uznávanými standardy a normami a splňují zajištěné vlastnosti uvedené v datovém listu, respektive splňují dekorativní vlastnosti v souladu s IPC-A-610 „Třída 2“. Další nároky na produkty je možné vyhodnotit na požádání.
Poznámky
  • Další varianty na vyžádání
  • Pozlacené povrchy kontaktů na vyžádání
  • Jmenovitý proud související se jmenovitým průřezem a min. počtem pólů.
  • Max. vnější průměr vodiče: 2,9 mm
  • Dutinka bez plastového límce podle normy DIN 46228/1
  • Dutinka s plastovým límcem podle normy DIN 46228/4
  • P na nákresu = rozteč
  • Jmenovité údaje se vztahují pouze k samotné komponentě. Vzdálenosti odstupů a povrchových svodů mezi jednotlivými komponentami musí být navrženy v souladu s normou příslušné aplikace.
  • V souladu s normou IEC 61984 jsou konektory OMNIMATE konektory bez vypínací schopnosti (COC). Během určeného použití se konektory nesmějí zapínat ani vypínat pod napětím nebo pod zatížením
  • Dlouhodobé uložení produktu s průměrnou teplotou 50 °C a průměrnou vlhkostí 70 %, 36 měsíců
