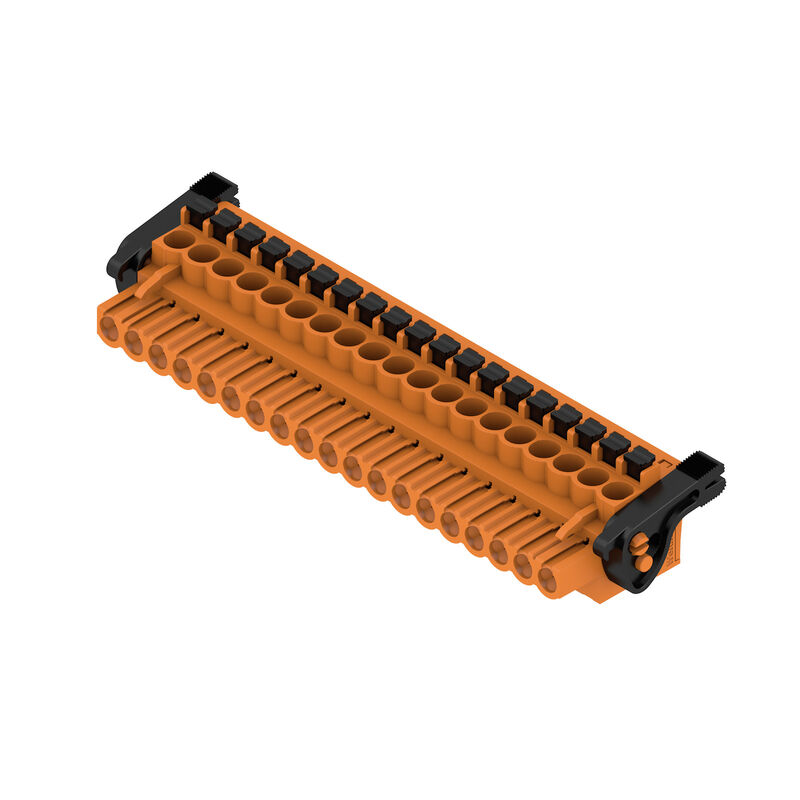

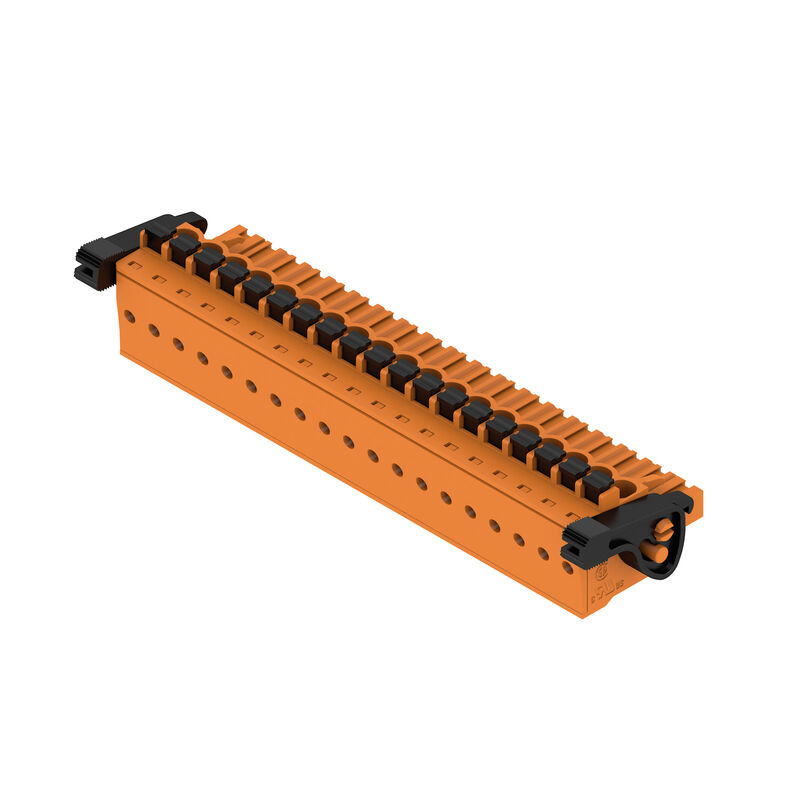

BLF 5.00HC/19/90LR SN OR BX — Obrázek výrobku

Stáhnout datový list

BLF 5.00HC/19/90LR SN OR BX

Zásuvný konektor PCB plug in, zdířka, 5.00 mm, Počet pólů: 19, 90°, Připojení PUSH IN s akčním členem, Upínací rozsah, max. : 3.31 mm², Box

ID výrobku 1981040000

Vlastnosti

Všeobecné objednací údaje

Verze	Zásuvný konektor PCB plug in, zdířka, 5.00 mm, Počet pólů: 19, 90°, Připojení PUSH IN s akčním členem, Upínací rozsah, max. : 3.31 mm², Box
Číslo objednávky	1981040000
Typ	BLF 5.00HC/19/90LR SN OR BX
GTIN (EAN)	4032248676170
Množství	12 ks
Údaje výrobku	IEC: 400 V / 24 A / 0.2 - 2.5 mm² UL: 300 V / 18.5 A / AWG 26 - AWG 12
Balení	Box

Rozměry a hmotnosti

Hloubka	29,6 mm
Hloubka (v palcích)	1,165 inch
Výška	20,8 mm
Výška (v palcích)	0,819 inch
Šířka	104,8 mm
Šířka (v palcích)	4,126 inch
Čistá hmotnost	35,2 g

Shoda produktu s prostředím

REACH SVHC	/
Stav souladu se směrnicí RoHS	V souladu bez výjimky

Systémové parametry

Skupina produktů	OMNIMATE Signal - řada BL/SL 5,00
Typ připojení	Připojení v provozu
Metoda připojení vodiče	Připojení PUSH IN s akčním členem
Rozteč v mm (P)	5 mm
Rozteč v palcích (P)	0,197 "
Směr výstupu vodiče	90°
Počet pólů	19
L1 v mm	90 mm
L1 v palcích	3,546 "
Počet řad	1
Množství řady kolíků	1
Jmenovitý průřez	2,5 mm²
Ochrana bezpečná proti dotyku dle normy DIN VDE 57 106	Bezpečné před dotykem hřbetu ruky
Ochrana bezpečná proti dotyku dle normy DIN VDE 0470	IP20 zapojené/ IP10 nezapojené
Stupeň krytí	IP20
Objemový odpor	≤5 mΩ
Může být kódováno	Ano
Délka odizolování	10 mm
Hrot šroubováku	0,6 x 3,5
Standard hrotu šroubováku	DIN 5264
Cykly zapojování	25
Zásuvná síla / pól, max.	7 N
Tažná síla / pól, max.	5,5 N

Údaje o materiálu

Izolační materiál	PBT
Barevný	Oranžová
Barevný graf (podobné)	RAL 2000
Skupina izolačního materiálu	IIIa
Komparativní index sledování (CTI)	≥ 200
Klasifikace hořlavosti UL 94	V-0
Materiál kontaktu	Slitina
Povrch kontaktu	pocínované
Struktura vrstev kontaktu konektoru	4...8 µm Sn žárově pocínované
Skladovací teplota, min.	-40 °C
Skladovací teplota, max.	70 °C
Provozní teplota, min.	-50 °C
Provozní teplota, max.	100 °C
Teplotní rozsah, instalace, min.	-30 °C
Teplotní rozsah, instalace, max.	100 °C

Vodiče vhodné k připojení

Upínací rozsah, min.	0,13 mm²
Upínací rozsah, max.	3,31 mm²
Průřez propojení AWG, min.	AWG 26
Průřez propojení AWG, max.	AWG 12
Pevné, min. H05(07) V-U	0,2 mm²
Pevné, max. H05(07) V-U	2,5 mm²
Pružné, min. H05(07) V-K	0,2 mm²
Pružné, max. H05(07) V-K	2,5 mm²
dutinkou s plastovým límcem, , DIN 46228 pt 4, min.	0,25 mm²
dutinkou s plastovým límcem, DIN 46228 pt 4, max.	2,5 mm²
s vodičem a dutinkou, DIN 46228 pt 1, min.	0,25 mm²
s vodičem a dutinkou, DIN 46228 pt 1, max.	2,5 mm²
Zasuňte měřič v souladu s EN 60999 a x b; ø	2,8 mm x 2,0 mm
Upínatelný vodič	Průřez připojení vodiče: Typ: zapojeno tenkým vodičem jmen.: 0,5 mm² vodičová koncovka: Délka odizolování: jmen.: 12 mm Doporučená dutinka na konci vodiče: 9025870000 Délka odizolování: jmen.: 10 mm Doporučená dutinka na konci vodiče: 9004050000 Průřez připojení vodiče: Typ: zapojeno tenkým vodičem jmen.: 0,75 mm² vodičová koncovka: Délka odizolování: jmen.: 12 mm Doporučená dutinka na konci vodiče: 9025860000 Délka odizolování: jmen.: 10 mm Doporučená dutinka na konci vodiče: 0542500000 Průřez připojení vodiče: Typ: zapojeno tenkým vodičem jmen.: 1 mm² vodičová koncovka: Délka odizolování: jmen.: 12 mm Doporučená dutinka na konci vodiče: 9019100000 Délka odizolování: jmen.: 10 mm Doporučená dutinka na konci vodiče: 0282800000 Průřez připojení vodiče: Typ: zapojeno tenkým vodičem jmen.: 1,5 mm² vodičová koncovka: Délka odizolování: jmen.: 10 mm Doporučená dutinka na konci vodiče: 0186500000 Délka odizolování: jmen.: 12 mm Doporučená dutinka na konci vodiče: 0635100000 Průřez připojení vodiče: Typ: zapojeno tenkým vodičem jmen.: 2,5 mm² vodičová koncovka: Délka odizolování: jmen.: 10 mm Doporučená dutinka na konci vodiče: 9004080000
Referenční text	Vnější průměr plastové objímky by neměl být větší než rozteč (P) Délka koncovek se vybírá v závislosti na produktu a jmenovitém napětí.

Jmenovité údaje podle IEC

testováno podle normy	IEC 60664-1 IEC 61984
Jmenovitý proud, min. počet pólů (Tu=20 °C)	24 A
Jmenovitý proud, max. počet pólů (Tu=20 °C)	19 A
Jmenovitý proud, min. počet pólů (Tu=40 °C)	21 A
Jmenovitý proud, max. počet pólů (Tu=40 °C)	16,5 A
Jmenovité napětí pro třídu přepětí / stupeň znečištění II/2	400 V
Jmenovité napětí pro třídu přepětí / stupeň znečištění III/2	320 V
Jmenovité napětí pro třídu přepětí / stupeň znečištění III/3	250 V
Jmenovité impulzní napětí pro třídu přepětí / stupeň znečištění II/2	4 kV
Jmenovité impulzní napětí pro třídu přepětí / stupeň znečištění III/2	4 kV
Jmenovité impulzní napětí pro třídu přepětí / stupeň znečištění III/3	4 kV
Krátkodobý odpor proti zkratovému proudu	3 x 1 s se 120 A

Jmenovité údaje podle CSA

Institut (CSA)	CSA
Č. osvědčení (CSA)	200039-1121690
Jmenovité napětí (aplikační skupina B / CSA)	300 V
Jmenovité napětí (aplikační skupina D / CSA)	300 V
Jmenovitý proud (aplikační skupina B / CSA)	10 A
Jmenovitý proud (aplikační skupina D / CSA)	10 A
Průřez vodiče AWG, min.	AWG 12
Průřez vodiče AWG, max.	AWG 26
Odkaz na hodnoty pro schválení	Specifikace jsou maximální hodnoty, podrobnosti viz příslušná certifikace.

Jmenovité údaje podle UL 1059

Institut (cURus)	CURUS
Č. osvědčení (cURus)	E60693
Jmenovité napětí (aplikační skupina B / UL 1059)	300 V
Jmenovité napětí (aplikační skupina D / UL 1059)	300 V
Jmenovitý proud (aplikační skupina B / UL 1059)	18,5 A
Jmenovitý proud (aplikační skupina D / UL 1059)	10 A
Průřez vodiče, AWG, min.	AWG 26
Průřez vodiče, AWG, max.	AWG 12
Odkaz na hodnoty pro schválení	Specifikace jsou maximální hodnoty, podrobnosti viz příslušná certifikace.

Balení

Balení	Box
Délka VPE	338 mm
Šířka VPE	130 mm
Výška VPE	27 mm

Typové testy

Test: Trvanlivost značení	Standard: IEC 61984, oddíl 6.2 a 7.3.2 / 10.08 vzor převzatý z IEC 60068-2-70 / 12.95 Test: označení původu, identifikace typu, rozteč, typ materiálu, hodiny s datumem Vyhodnocení: k dispozici Test: trvanlivost Vyhodnocení: vyhovělo
Test: Nezapojení (není vyměnitelnost)	Standard: IEC 61984, oddíl 6.2 a 7.3.2 / 10.08 vzor převzatý z IEC 60068-2-70 / 12.95, IEC 60947-1, oddíl 8.2.4.5.1 / 06.07 Test: označení původu Vyhodnocení: k dispozici Test: trvanlivost Vyhodnocení: vyhovělo
Test: průřez připojitelný svorkami	Standard: IEC 61984, oddíl 6.2 a 7.3.2 / 10.08 vzor převzatý z IEC 60068-2-70 / 12.95, IEC 60947-1, oddíl 8.2.4.5.1 / 06.07 Typ vodiče: Typ vodiče a průřez vodiče: pevný 0,2 mm² Typ vodiče a průřez vodiče: splétaný 0,2 mm² Typ vodiče a průřez vodiče: pevný 2,5 mm² Typ vodiče a průřez vodiče: splétaný 2,5 mm² Typ vodiče a průřez vodiče: AWG 26/1 Typ vodiče a průřez vodiče: AWG 26/19 Typ vodiče a průřez vodiče: AWG 14/1 Typ vodiče a průřez vodiče: AWG 14/19 Vyhodnocení: k dispozici
Test poškození a náhodného uvolnění vodičů	Standard: IEC 61984, oddíl 6.2 a 7.3.2 / 10.08 vzor převzatý z IEC 60068-2-70 / 12.95 Požadavek: 0,2 kg Typ vodiče: Typ vodiče a průřez vodiče: AWG 26/1 Typ vodiče a průřez vodiče: AWG 26/19 Vyhodnocení: vyhovělo Požadavek: 0,3 kg Typ vodiče: Typ vodiče a průřez vodiče: H05V-U0,5 Typ vodiče a průřez vodiče: H05V-K0,5 Vyhodnocení: vyhovělo Požadavek: 0,7 kg Typ vodiče: Typ vodiče a průřez vodiče: H07V-U2,5 Typ vodiče a průřez vodiče: H07V-K2,5 Typ vodiče a průřez vodiče: AWG 14/1 Typ vodiče a průřez vodiče: AWG 14/19 Vyhodnocení: vyhovělo
Test vytažení	Standard: IEC 61984, oddíl 6.2 a 7.3.2 / 10.08 vzor převzatý z IEC 60068-2-70 / 12.95 Požadavek: 0,2 kg Typ vodiče: Typ vodiče a průřez vodiče: AWG 26/1 Typ vodiče a průřez vodiče: AWG 26/19 Vyhodnocení: vyhovělo Požadavek: 0,3 kg Typ vodiče: Typ vodiče a průřez vodiče: H05V-U0,5 Typ vodiče a průřez vodiče: H05V-K0,5 Vyhodnocení: vyhovělo Požadavek: 0,7 kg Typ vodiče: Typ vodiče a průřez vodiče: H07V-U2,5 Typ vodiče a průřez vodiče: H07V-K2,5 Typ vodiče a průřez vodiče: AWG 14/1 Typ vodiče a průřez vodiče: AWG 14/19 Vyhodnocení: vyhovělo

Důležitá poznámka

IPC shoda

Shoda: Produkty jsou vyvíjeny, vyráběny a dodávány v souladu s mezinárodními uznávanými standardy a normami a splňují zajištěné vlastnosti uvedené v datovém listu, respektive splňují dekorativní vlastnosti v souladu s IPC-A-610 „Třída 2“. Další nároky na produkty je možné vyhodnotit na požádání.

Poznámky

Další varianty na vyžádání

Pozlacené povrchy kontaktů na vyžádání

Jmenovitý proud související se jmenovitým průřezem a min. počtem pólů.

Dutinka bez plastového límce podle normy DIN 46228/1

Dutinka s plastovým límcem podle normy DIN 46228/4

P na nákresu = rozteč

Doporučují se krimpované dutinky tvaru "A" s využitím krimpovacího nástroje PZ 6/5.

Testovací bod lze použít pouze jako bod na dodávku potenciálu.

V souladu s normou IEC 61984 jsou konektory OMNIMATE konektory bez vypínací schopnosti (COC). Během určeného použití se konektory nesmějí zapínat ani vypínat pod napětím nebo pod zatížením

Dlouhodobé uložení produktu s průměrnou teplotou 50 °C a průměrnou vlhkostí 70 %, 36 měsíců
