BLF 5.08HC/14/180 SN OR BX

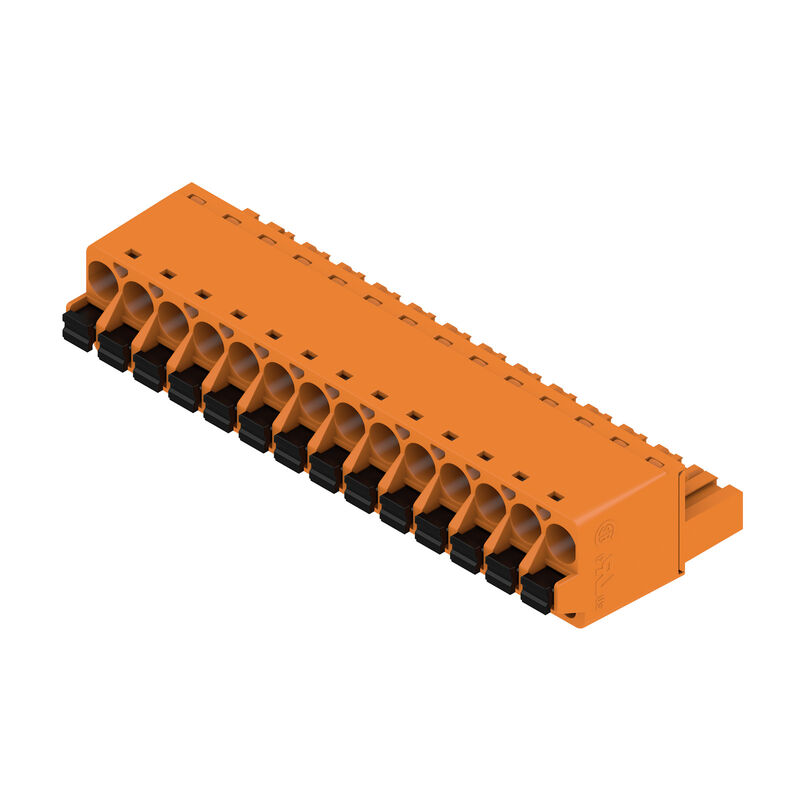

Изображение изделия
Изображение аналогичное
BLF 5.08HC/14/180 SN OR BX

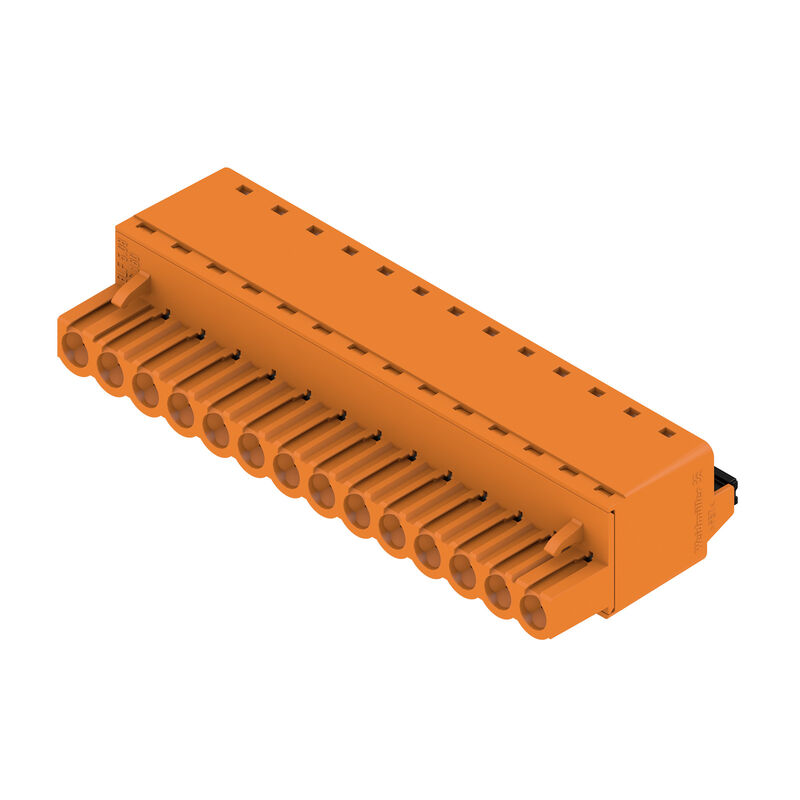

Product image
BLF 5.08HC/14/180 SN OR BX
치수 도면
BLF 5.08HC/14/180 SN OR BX
Graph
BLF 5.08HC/14/180 SN OR BX
Graph
BLF 5.08HC/14/180 SN OR BX
A termék előnyei
  • Páratlan funkcionalitás
  • Rendkívüli rezgésállóság
BLF 5.08HC/14/180 SN OR BX
A termék előnyei
  • Erős PUSH-IN csatlakozás
  • Biztos és tartós
BLF 5.08HC/14/180 SN OR BX
A termék előnyei
  • Költséghatékony vezetékezés
  • Gyors és intuitív
BLF 5.08HC/14/180 SN OR BX
A termék előnyei
  • Szerszám nélküli csatlakoztatás
  • Többféle felerősítési lehetőség

BLF 5.08HC/14/180 SN OR BX

PCB 플러그인 커넥터, 암형 플러그, 5.08 mm, 극 수: 14, 180°, 액추에이터 탑재 PUSH IN, 클램프 범위, 최대 : 3.31 mm², 박스

Item No. 1013820000
Download data sheet Engineering Support Product Downloads
Accessories 6 Counterparts 11 Related products 43
승인 일반 주문 데이터 치수 및 중량 환경 제품 규정 준수 시스템 매개변수 자재 데이터 결선에 적합한 컨덕터 IEC 정격데이터 CSA에 따른 정격 데이터 Rated data acc. to UL 1059 패키징 유형 테스트 중요 참고 사항 분류

승인

Godkännanden
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Konform
UL File Number Search
[UL Website](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
인증 번호(cURus)
E60693

일반 주문 데이터

Utförande
PCB 플러그인 커넥터, 암형 플러그, 5.08 mm, 극 수: 14, 180°, 액추에이터 탑재 PUSH IN, 클램프 범위, 최대 : 3.31 mm², 박스
Art.nr.
1013820000
Typ
BLF 5.08HC/14/180 SN OR BX
GTIN (EAN)
4032248721924
수량
24 items
Product data
IEC: 400 V / 24 A / 0.2 - 2.5 mm²
UL: 300 V / 18.5 A / AWG 26 - AWG 12
Packaging
Box

치수 및 중량

Djup
27,7 mm
깊이 (인치)
1,091 inch
Höjd
14,2 mm
높이 (인치)
0,559 inch
Bredd
71,12 mm
Anchura (pulgadas)
2,8 inch
Nettovikt
24,603 g

환경 제품 규정 준수

RoHS-kompatibilitetsstatus
준수, 예외 미존재
REACH SVHC
0.1 wt% 이상의 SVHC 없음
제품 탄소 발자국
  • Cradle to gate:
    1,917 kg CO2 eq.

시스템 매개변수

Produktfamilj
OMNIMATE 시그널 - 시리즈 BL/SL 5.08
Anslutningstyp
필드 결선
Ledaranslutningsteknik
액추에이터 탑재 PUSH IN
Delning i mm (P)
5,08 mm
Delning i tum (P)
0,2 "
Ledarutgångsriktning
180°
Antal poler
14
L1 i mm
66,04 mm
L1 i tum
2,6 "
Antal rader
1
Polradstal
1
Märkarea
2,5 mm²
DIN VDE 57 106에 따른 터치 안전 보호
Safe from finger touch
Beröringsskydd enligt DIN VDE 0470
IP20 plugged/ IP10 unplugged
Protection degree
IP20
Genomgångsmotstånd (6)
≤5 mΩ
Koderbar
Yes
탈피 길이
10 mm
Screwdriver blade
0.6 x 3.5
Screwdriver blade standard
DIN 5264
Plugging cycles
25
Plugging force/pole, max.
7 N
Pulling force/pole, max.
5,5 N

자재 데이터

Insulating material
PBT
컬러 코드
주황색
작동 요소의 색상
검정
컬러 차트(유사)
RAL 2000
절연재 그룹
IIIa
CTI(Comparative Tracking Index, 비교 추적 지수)
≥ 200
UL 94 flammability rating
V-0
Materiál kontaktu
Cu-alloy
접점 표면
tinned
플러그 접점의 레이어 구조
4...8 µm Sn hot-dip tinned
Storage temperature, min.
−40 °C
Storage temperature, max.
70 °C
Operating temperature, min.
−50 °C
Operating temperature, max.
100 °C
Temperature range, installation, min.
−30 °C
Temperature range, installation, max.
100 °C

결선에 적합한 컨덕터

Upínací rozsah, min.
0,13 mm²
Anslutningsområde, max.
3,31 mm²
결선 단면규격 AWG, 최소
AWG 26
Ledardiameter, AWG, max
AWG 12
단선, 최소 H05(07) V-U
0,2 mm²
단선, 최대 H05(07) V-U
2,5 mm²
연선, 최소 H05(07) V-K
0,2 mm²
연선, 최대 H05(07) V-K
2,5 mm²
med AEH med krage DIN 46 228/4, min.
0,25 mm²
플라스틱 소매 페럴 포함, DIN 46228 pt 4, 최대
2,5 mm²
와이어 엔드 페룰 포함, DIN 46228 pt 1, 최소
0,2 mm²
s vodičem a dutinkou, DIN 46228 pt 1, max.
2,5 mm²
EN 60999 a x b 규격, ø
2.8 mm x 2.0 mm
Clampable conductor
  • Cross-section for conductor connection:
    • Type:
      fine-wired
    • nominal:
      0,5 mm²
  • wire end ferrule:
    • Stripping length:
      • nominal:
        12 mm
    • Recommended wire-end ferrule:
      9025870000
    • Stripping length:
      • nominal:
        10 mm
    • Recommended wire-end ferrule:
      9004050000
  • Cross-section for conductor connection:
    • Type:
      fine-wired
    • nominal:
      0,75 mm²
  • wire end ferrule:
    • Stripping length:
      • nominal:
        12 mm
    • Recommended wire-end ferrule:
      9025860000
    • Stripping length:
      • nominal:
        10 mm
    • Recommended wire-end ferrule:
      0542500000
  • Cross-section for conductor connection:
    • Type:
      fine-wired
    • nominal:
      1 mm²
  • wire end ferrule:
    • Stripping length:
      • nominal:
        12 mm
    • Recommended wire-end ferrule:
      9019100000
    • Stripping length:
      • nominal:
        10 mm
    • Recommended wire-end ferrule:
      0282800000
  • Cross-section for conductor connection:
    • Type:
      fine-wired
    • nominal:
      1,5 mm²
  • wire end ferrule:
    • Stripping length:
      • nominal:
        10 mm
    • Recommended wire-end ferrule:
      0186500000
    • Stripping length:
      • nominal:
        12 mm
    • Recommended wire-end ferrule:
      0635100000
  • Cross-section for conductor connection:
    • Type:
      fine-wired
    • nominal:
      2,5 mm²
  • wire end ferrule:
    • Stripping length:
      • nominal:
        10 mm
    • Recommended wire-end ferrule:
      9004080000
    • Stripping length:
      • nominal:
        10 mm
    • Recommended wire-end ferrule:
      1333100000
참조 텍스트
The outside diameter of the plastic collar should not be larger than the pitch (P)
Length of ferrules is to be chosen depending on the product and the rated voltage.

IEC 정격데이터

표준에 따라 시험완료
IEC 60664-1
IEC 61984
정격 전류, 극 수(Tu=20°C)
24 A
정격 전류, 최대 극 수(Tu=20°C)
19 A
Rated current, min. number of poles (Tu=40°C)
21 A
정격 전류, 최대 극 수(Tu=40°C)
16,5 A
서지 전압 클래스 정격 전압 / 오염 등급 II/2
400 V
서지 전압 클래스 정격 전압 / 오염 등급 III/2
320 V
서지 전압 클래스 정격 전압 / 오염 등급 III/3
250 V
서지 전압 클래스 정격 임펄스 전압 / 오염 등급 II/2
4 000 V
서지 전압 클래스 정격 임펄스 전압 / 오염 등급 III/2
4 kV
서지 전압 클래스 정격 임펄스 전압 / 오염 등급 III/3
4 kV
단시간 내전류 저항
3 x 1s with 120 A

CSA에 따른 정격 데이터

Institut (CSA)
CSA
Certifikat nr. (CSA)
200039-1121690
Märkspänning (användargrupp B / CSA)
300 V
Märkspänning (användargrupp D / CSA)
300 V
Märkström (användargrupp D / CSA)
10 A
Ledardiameter AWG, min.
AWG 26
Ledardiameter AWG, max.
AWG 12
Hänvisning till godkännandevärden
Specifications are maximum values, details - see approval certificate.

Rated data acc. to UL 1059

Institut (cURus)
CURUS
Certifikat nr (cURus)
E60693
Märkspänning (användargrupp B / UL 1059)
300 V
Märkspänning (användargrupp D / UL 1059)
300 V
Märkström (användargrupp B / UL 1059)
18,5 A
Märkström (användargrupp D / UL 1059)
10 A
Ledardiameter AWG, min.
AWG 26
Ledardiameter AWG, max.
AWG 12
Hänvisning till godkännandevärden
Specifications are maximum values, details - see approval certificate.

패키징

Förpackning
박스
VPE-längd
351 mm
VPE-bredd
136 mm
VPE-höjd
36 mm

유형 테스트

Test: Hållfasthet för märkningar
  • 표준:
    DIN EN 61984 섹션 7.3.2 / 09.02, DIN EN 60068-2-70 / 07.96에서 패턴 가져옴
  • 테스트:
    원산지 표시, 유형 식별, 피치, 재질 유형, 날짜 시계
  • 평가:
    사용 가능
  • 테스트:
    내구성
  • 평가:
    통과
Test: Felaktig inkoppling (ingen utbytbarhet)
  • Standard:
    DIN EN 61984 avsnitt 6.3 och 6.9.1 / 09.02, DIN EN 60512-13-5 / 11.08
  • Test:
    giro de 180° con elementos de codificación
  • Evaluación:
    réussite
  • Test:
    szemrevételezéses ellenőrzés
  • Kiértékelés:
    passato
Test: Klämbar area
  • Standard:
    DIN EN 60999-1 section 7 and 9.1 / 12.00, DIN EN 60947-1 section 8.2.4.5.1 / 04.08
  • Conductor type:
    • Type of conductor and conductor cross-section:
      solid 0.2 mm²
    • Type of conductor and conductor cross-section:
      stranded 0.2 mm²
    • Type of conductor and conductor cross-section:
      solid 2.5 mm²
    • Type of conductor and conductor cross-section:
      stranded 2.5 mm²
    • Type of conductor and conductor cross-section:
      AWG 26/1
    • Type of conductor and conductor cross-section:
      AWG 26/19
    • Type of conductor and conductor cross-section:
      AWG 14/1
    • Type of conductor and conductor cross-section:
      AWG 14/19
  • Evaluation:
    passed
Test beträffande ledare som skadats och lossnat oavsiktligt
  • Standard:
    DIN EN 60999-1 section 9.4 / 12.00
  • Requirement:
    0.2 kg
  • Conductor type:
    • Type of conductor and conductor cross-section:
      AWG 26/1
    • Type of conductor and conductor cross-section:
      AWG 26/19
  • Evaluation:
    passed
  • Requirement:
    0.3 kg
  • Conductor type:
    • Type of conductor and conductor cross-section:
      H05V-U0.5
    • Type of conductor and conductor cross-section:
      H05V-K0.5
  • Evaluation:
    passed
  • Requirement:
    0.7 kg
  • Conductor type:
    • Type of conductor and conductor cross-section:
      H07V-U2.5
    • Type of conductor and conductor cross-section:
      H07V-K2.5
  • Evaluation:
    passed
  • Requirement:
    0.9 kg
  • Conductor type:
    • Type of conductor and conductor cross-section:
      AWG 12/1
    • Type of conductor and conductor cross-section:
      AWG 12/19
  • Evaluation:
    passed
Frånslagstest
  • Standard:
    DIN EN 60999-1 section 9.5 / 12.00
  • Requirement:
    ≥10 N
  • Conductor type:
    • Type of conductor and conductor cross-section:
      AWG 26/1
    • Type of conductor and conductor cross-section:
      AWG 26/19
  • Evaluation:
    passed
  • Requirement:
    ≥20 N
  • Conductor type:
    • Type of conductor and conductor cross-section:
      H05V-K0.5
    • Type of conductor and conductor cross-section:
      H05V-U0.5
  • Evaluation:
    passed
  • Requirement:
    ≥50 N
  • Conductor type:
    • Type of conductor and conductor cross-section:
      H07V-U2.5
    • Type of conductor and conductor cross-section:
      H07V-K2.5
  • Evaluation:
    passed
  • Requirement:
    ≥60 N
  • Conductor type:
    • Type of conductor and conductor cross-section:
      AWG 12/1
    • Type of conductor and conductor cross-section:
      AWG 12/19
  • Evaluation:
    passed

중요 참고 사항

IPC-konformitet
적합성:본 제품은 국제 공인 표준 및 기준에 따라 개발, 제조 및 납품되고, 해당 데이터 시트에 명시된 보증 특성을 준수하며 IPC-A-610 "Class 2"에 따른 디자인 특성을 충족합니다. 본 제품에 대한 추가 클레임은 요청 시 검토할 수 있습니다.
Hänvisningstext
  • 요청 시 추가 variant
  • 요청 시 금 도금 접점면 제공
  • 정격 단면적 기준 정격 전류 및 최소 폴 수.
  • DIN 46228/1 규격 플라스틱 슬리브 미포함 와이어 종단 페룰
  • DIN 46228/4 규격 플라스틱 슬리브 포함 와이어 종단 페룰
  • 도면의 P = 피치
  • 케이블 사이즈가 큰 경우 PZ 6/5 압착공구를 사용하여 페럴을 "A" 형태로 압착할 것을 권장합니다.
  • 테스트 포인트는 전위 픽업 포인트로만 사용할 수 있습니다.
  • IEC 61984에 따라, OMNIMATE-커넥터는 차단 용량(COC)이 없는 커넥터입니다. 지정된 용도로 사용 중에, 커넥터는 전기가 통하는 상태 또는 부하가 있는 상태에서 장착 또는 장착 해제할 수 없습니다.
  • 평균 온도 50 °C 및 최대 습도 70% 조건에서 36개월간 제품 장기 보관


분류

ETIM 8.0
EC002638
ETIM 9.0
EC002638
ETIM 10.0
EC002638
ECLASS 14.0
27-46-02-02
ECLASS 15.0
27-46-02-02
