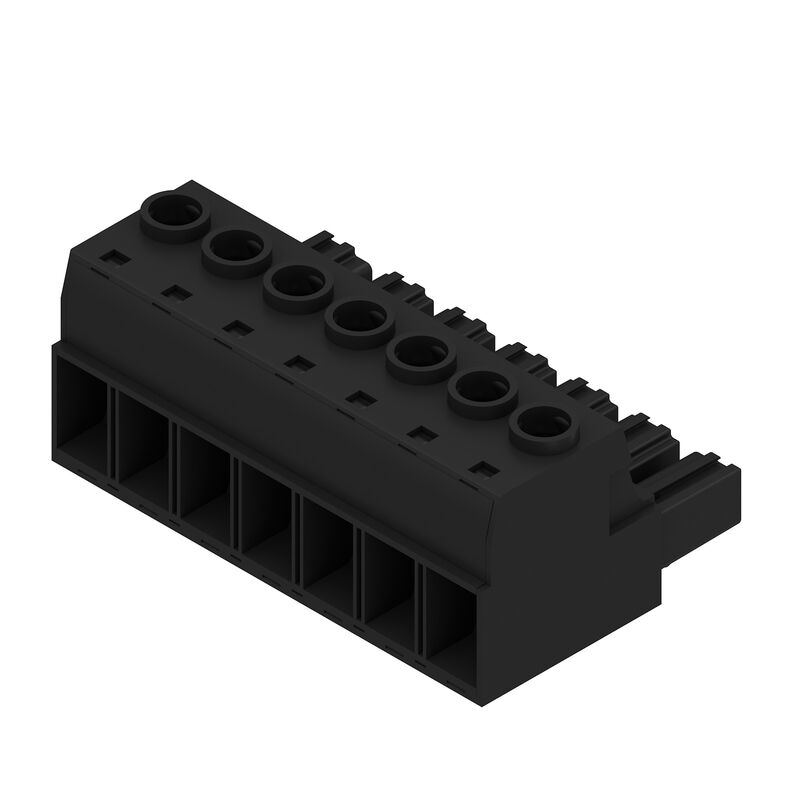

BUZ 10.16HP/07/180 AG BK BX — Obrázek výrobku

Stáhnout datový list

BUZ 10.16HP/07/180 AG BK BX

Zásuvný konektor PCB plug in, zdířka, 10.16 mm, Počet pólů: 7, 180°, Připojení s upínacím třmenem, Upínací rozsah, max. : 16 mm², Box

ID výrobku 1924590000

Vlastnosti

Všeobecné objednací údaje

Verze	Zásuvný konektor PCB plug in, zdířka, 10.16 mm, Počet pólů: 7, 180°, Připojení s upínacím třmenem, Upínací rozsah, max. : 16 mm², Box
Objednací číslo	1924590000
Typ	BUZ 10.16HP/07/180 AG BK BX
EAN	4032248564101
Množství	16 ks
Údaje výrobku	IEC: 1000 V / 78.3 A / 0.2 - 16 mm² UL: 600 V / 60 A / AWG 22 - AWG 4
Balení	Box

Rozměry a hmotnosti

Čistá hmotnost

79,95 g

Shoda produktu s prostředím

REACH SVHC

Systémové parametry

Skupina produktů	OMNIMATE Power - řada BU/SU 10,16HP
Typ připojení	Připojení v provozu
Metoda připojení vodiče	Připojení s upínacím třmenem
Rozteč v mm (P)	10,16 mm
Rozteč v palcích (P)	0,4 "
Směr výstupu vodiče	180°
Počet pólů	7
L1 v mm	60,96 mm
L1 v palcích	2,4 "
Počet řad	1
Množství řady kolíků	1
Jmenovitý průřez	16 mm²
Ochrana bezpečná proti dotyku dle normy DIN VDE 57 106	Bezpečné před dotykem prstů
Ochrana bezpečná proti dotyku dle normy DIN VDE 0470	IP 20
Objemový odpor	4,50 mΩ
Může být kódováno	Ano
Délka odizolování	12 mm
Utahovací moment, min.	1,2 Nm
Utahovací moment, max.	2 Nm
Svěrný šroub	M 4
Hrot šroubováku	1,0 x 5,5
Standard hrotu šroubováku	DIN 5264
Cykly zapojování	25
Zásuvná síla / pól, max.	15,5 N
Tažná síla / pól, max.	14,5 N

Údaje o materiálu

Izolační materiál	PA GF
Barevný	černá
Barevný graf (podobné)	RAL 9011
Skupina izolačního materiálu	I
Komparativní index sledování (CTI)	≥ 600
Klasifikace hořlavosti UL 94	V-0
Materiál kontaktu	Slitina
Povrch kontaktu	postříbřené
Struktura vrstev kontaktu konektoru	≥ 3 µm Ag
Skladovací teplota, min.	-40 °C
Skladovací teplota, max.	70 °C
Provozní teplota, min.	-50 °C
Provozní teplota, max.	130 °C
Teplotní rozsah, instalace, min.	-25 °C
Teplotní rozsah, instalace, max.	130 °C

Vodiče vhodné k připojení

Upínací rozsah, min.	0,2 mm²
Upínací rozsah, max.	16 mm²
Průřez propojení AWG, min.	AWG 22
Průřez propojení AWG, max.	AWG 4
Pevné, min. H05(07) V-U	0,2 mm²
Pevné, max. H05(07) V-U	16 mm²
Stočené, min. H07V-R	6 mm²
Stočené, max. H07V-R	16 mm²
Pružné, min. H05(07) V-K	0,5 mm²
Pružné, max. H05(07) V-K	16 mm²
dutinkou s plastovým límcem, , DIN 46228 pt 4, min.	0,25 mm²
dutinkou s plastovým límcem, DIN 46228 pt 4, max.	16 mm²
s vodičem a dutinkou, DIN 46228 pt 1, min.	0,25 mm²
s vodičem a dutinkou, DIN 46228 pt 1, max.	16 mm²
Zasuňte měřič v souladu s EN 60999 a x b; ø	5,3 mm (B6)
Upínatelný vodič	Průřez připojení vodiče: Typ: zapojeno tenkým vodičem jmen.: 0,5 mm² vodičová koncovka: Délka odizolování: jmen.: 14 mm Doporučená dutinka na konci vodiče: 1076980000 Průřez připojení vodiče: Typ: zapojeno tenkým vodičem jmen.: 1 mm² vodičová koncovka: Délka odizolování: jmen.: 15 mm Doporučená dutinka na konci vodiče: 9025930000 Průřez připojení vodiče: Typ: zapojeno tenkým vodičem jmen.: 1,5 mm² vodičová koncovka: Délka odizolování: jmen.: 15 mm Doporučená dutinka na konci vodiče: 9019140000 Délka odizolování: jmen.: 12 mm Doporučená dutinka na konci vodiče: 9004060000 Průřez připojení vodiče: Typ: zapojeno tenkým vodičem jmen.: 0,75 mm² vodičová koncovka: Délka odizolování: jmen.: 14 mm Doporučená dutinka na konci vodiče: 9025910000 Průřez připojení vodiče: Typ: zapojeno tenkým vodičem jmen.: 2,5 mm² vodičová koncovka: Délka odizolování: jmen.: 14 mm Doporučená dutinka na konci vodiče: 9019170000 Délka odizolování: jmen.: 12 mm Doporučená dutinka na konci vodiče: 0186100000 Průřez připojení vodiče: Typ: zapojeno tenkým vodičem jmen.: 4 mm² vodičová koncovka: Délka odizolování: jmen.: 12 mm Doporučená dutinka na konci vodiče: 0244100000 Délka odizolování: jmen.: 14 mm Doporučená dutinka na konci vodiče: 9019200000 Průřez připojení vodiče: Typ: zapojeno tenkým vodičem jmen.: 6 mm² vodičová koncovka: Délka odizolování: jmen.: 14 mm Doporučená dutinka na konci vodiče: 0533500000 Délka odizolování: jmen.: 12 mm Doporučená dutinka na konci vodiče: 0191900000 Průřez připojení vodiče: Typ: zapojeno tenkým vodičem jmen.: 10 mm² vodičová koncovka: Délka odizolování: jmen.: 12 mm Doporučená dutinka na konci vodiče: 0282900000 Délka odizolování: jmen.: 15 mm Doporučená dutinka na konci vodiče: 0534200000 Průřez připojení vodiče: Typ: zapojeno tenkým vodičem jmen.: 16 mm² vodičová koncovka: Délka odizolování: jmen.: 12 mm Doporučená dutinka na konci vodiče: 0492500000 Délka odizolování: jmen.: 15 mm Doporučená dutinka na konci vodiče: 0565900000
Referenční text	Délka koncovek se vybírá v závislosti na produktu a jmenovitém napětí.

Jmenovité údaje podle IEC

testováno podle normy	IEC 60664-1 IEC 61984
Jmenovitý proud, min. počet pólů (Tu=20 °C)	78,3 A
Jmenovitý proud, max. počet pólů (Tu=20 °C)	67,9 A
Jmenovitý proud, min. počet pólů (Tu=40 °C)	70,6 A
Jmenovitý proud, max. počet pólů (Tu=40 °C)	61,3 A
Jmenovité napětí pro třídu přepětí / stupeň znečištění II/2	1 000 V
Jmenovité napětí pro třídu přepětí / stupeň znečištění III/2	1 000 V
Jmenovité napětí pro třídu přepětí / stupeň znečištění III/3	1 000 V
Jmenovité impulzní napětí pro třídu přepětí / stupeň znečištění II/2	6 kV
Jmenovité impulzní napětí pro třídu přepětí / stupeň znečištění III/2	8 kV
Jmenovité impulzní napětí pro třídu přepětí / stupeň znečištění III/3	8 kV
Krátkodobý odpor proti zkratovému proudu	3 x 1 s s 1000 A
Povrchová vzdálenost, min.	15,1 mm
Vzdušná vzdálenost, min.	15,1 mm

Jmenovité údaje podle CSA

Institut (CSA)	CSA
Č. osvědčení (CSA)	200039-1842490
Jmenovité napětí (aplikační skupina B / CSA)	600 V
Jmenovité napětí (aplikační skupina C / CSA)	600 V
Jmenovité napětí (aplikační skupina D / CSA)	600 V
Jmenovitý proud (aplikační skupina B / CSA)	60 A
Jmenovitý proud (aplikační skupina C / CSA)	60 A
Jmenovitý proud (aplikační skupina D / CSA)	5 A
Průřez vodiče AWG, min.	AWG 22
Průřez vodiče AWG, max.	AWG 4
Odkaz na hodnoty pro schválení	Specifikace jsou maximální hodnoty, podrobnosti viz příslušná certifikace.

Jmenovité údaje podle UL 1059

Institut (cURus)	CURUS
Č. osvědčení (cURus)	E60693
Jmenovité napětí (aplikační skupina B / UL 1059)	600 V
Jmenovité napětí (aplikační skupina C / UL 1059)	600 V
Jmenovité napětí (aplikační skupina D / UL 1059)	600 V
Jmenovitý proud (aplikační skupina B / UL 1059)	60 A
Jmenovitý proud (aplikační skupina C / UL 1059)	60 A
Jmenovitý proud (aplikační skupina D / UL 1059)	5 A
Průřez vodiče, AWG, min.	AWG 22
Průřez vodiče, AWG, max.	AWG 4
Odkaz na hodnoty pro schválení	Specifikace jsou maximální hodnoty, podrobnosti viz příslušná certifikace.

Balení

Balení	Box
Délka VPE	352 mm
Šířka VPE	139 mm
Výška VPE	49 mm

Typové testy

Test: Trvanlivost značení	Standard: vzor převzatý DIN EN 61984, oddíl 7.3.2 / 04.02 DIN EN 60068-2-70 / 07.96 Test: označení původu, identifikace typu, rozteč, označení schválení cULus, typ materiálu, trvanlivost Vyhodnocení: k dispozici
Test: průřez připojitelný svorkami	Standard: vzor převzatý DIN EN 61984, oddíl 7.3.2 / 04.02 DIN EN 60068-2-70 / 07.96, DIN EN 60947-1, oddíl 8.2.4.5.1 / 12.99 Typ vodiče: Typ vodiče a průřez vodiče: pevný 0,5 mm² Typ vodiče a průřez vodiče: splétaný 0,5 mm² Typ vodiče a průřez vodiče: pevný 16 mm² Typ vodiče a průřez vodiče: splétaný 16 mm² Typ vodiče a průřez vodiče: AWG 22/1 Typ vodiče a průřez vodiče: AWG 22/19 Typ vodiče a průřez vodiče: AWG 6/7 Typ vodiče a průřez vodiče: AWG 6/19 Vyhodnocení: k dispozici
Test poškození a náhodného uvolnění vodičů	Standard: vzor převzatý DIN EN 61984, oddíl 7.3.2 / 04.02 DIN EN 60068-2-70 / 07.96 Požadavek: 0,2 kg Typ vodiče: Typ vodiče a průřez vodiče: pevný 0,2 mm² Vyhodnocení: vyhovělo Požadavek: 0,3 kg Typ vodiče: Typ vodiče a průřez vodiče: splétaný 0,5 mm² Typ vodiče a průřez vodiče: AWG 22/19 Typ vodiče a průřez vodiče: AWG 22/19 Vyhodnocení: vyhovělo Požadavek: 2,9 kg Typ vodiče: Typ vodiče a průřez vodiče: H05V-K0,5 Typ vodiče a průřez vodiče: splétaný 16 mm² Typ vodiče a průřez vodiče: AWG 6/7 Vyhodnocení: vyhovělo
Test vytažení	Standard: vzor převzatý DIN EN 61984, oddíl 7.3.2 / 04.02 DIN EN 60068-2-70 / 07.96 Požadavek: 0,2 kg Typ vodiče: Typ vodiče a průřez vodiče: pevný 0,2 mm² Vyhodnocení: vyhovělo Požadavek: 0,3 kg Typ vodiče: Typ vodiče a průřez vodiče: splétaný 0,5 mm² Typ vodiče a průřez vodiče: AWG 22/19 Typ vodiče a průřez vodiče: AWG 22/19 Vyhodnocení: vyhovělo Požadavek: 2,9 kg Typ vodiče: Typ vodiče a průřez vodiče: H05V-K0,5 Typ vodiče a průřez vodiče: splétaný 16 mm² Typ vodiče a průřez vodiče: AWG 6/7 Vyhodnocení: vyhovělo Požadavek: ≥100 N Typ vodiče: Typ vodiče a průřez vodiče: H07V-U16 Typ vodiče a průřez vodiče: H07V-K16 Typ vodiče a průřez vodiče: AWG 6/7 Vyhodnocení: vyhovělo

Důležitá poznámka

IPC shoda

Shoda: Produkty jsou vyvíjeny, vyráběny a dodávány v souladu s mezinárodními uznávanými standardy a normami a splňují zajištěné vlastnosti uvedené v datovém listu, respektive splňují dekorativní vlastnosti v souladu s IPC-A-610 „Třída 2“. Další nároky na produkty je možné vyhodnotit na požádání.

Poznámky

Další varianty na vyžádání

Jmenovitý proud související se jmenovitým průřezem a min. počtem pólů.

Dutinka s plastovým límcem podle normy DIN 46228/4

Dutinka bez plastového límce podle normy DIN 46228/1

P na nákresu = rozteč

Jmenovité údaje se vztahují pouze k samotné komponentě. Vzdálenosti odstupů a povrchových svodů mezi jednotlivými komponentami musí být navrženy v souladu s normou příslušné aplikace.

V souladu s normou IEC 61984 jsou konektory OMNIMATE konektory bez vypínací schopnosti (COC). Během určeného použití se konektory nesmějí zapínat ani vypínat pod napětím nebo pod zatížením

Dlouhodobé uložení produktu s průměrnou teplotou 50 °C a průměrnou vlhkostí 70 %, 36 měsíců

Soubory ke stažení

Osvědčení/Certifikát/Prohlášení o shodě	[Declaration of the Manufacturer](https://mdcop.weidmueller.com/mediadelivery/asset/900_39474)
Technické údaje	[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_64891)
Eplan Data Portal	[Eplan data](https://dataportal.eplan.com/part-details/WEI.1924590000)
CADENAS eCATALOG	[CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1924590000)
WSCAD Universe	[WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=1924590000&norm=0)
Uživatelská dokumentace	[QR-Code product handling video](https://mdcop.weidmueller.com/mediadelivery/asset/900_78428)
Katalogy	[Catalogues in PDF-format](LINK/Catalog.html)
Brožury	[FL DRIVES EN](http://download.weidmueller.com/asset/download/file/40061) [MB DEVICE MANUF. EN](http://download.weidmueller.com/asset/download/file/38257) [PO OMNIMATE EN](http://download.weidmueller.com/asset/download/file/38132) [FL DRIVES DE](http://download.weidmueller.com/asset/download/file/40062) [FL HEATING ELECTR EN](http://download.weidmueller.com/asset/download/file/38195) [FL APPL_INVERTER EN](http://download.weidmueller.com/asset/download/file/38256) [FL_BASE_STATION_EN](http://download.weidmueller.com/asset/download/file/38194) [FL ELEVATOR EN](http://download.weidmueller.com/asset/download/file/38203) [FL POWER SUPPLY EN](http://download.weidmueller.com/asset/download/file/38213) [FL 72H SAMPLE SER EN](http://download.weidmueller.com/asset/download/file/38294) [PO OMNIMATE EN](http://download.weidmueller.com/asset/download/file/38132)

Klasifikace

ETIM 6.0	EC002638
ETIM 7.0	EC002638
ETIM 8.0	EC002638
ETIM 9.0	EC002638
ECLASS 9.0	27-44-03-09
ECLASS 9.1	27-44-03-09
ECLASS 10.0	27-44-03-09
ECLASS 11.0	27-46-02-02
ECLASS 12.0	27-46-02-02
ECLASS 13.0	27-46-02-02

Osvědčení

Schválení	![CSA](/picture/CSA.gif) ![CURUS](/picture/CURUS.gif)
ROHS	Shoda
UL File Number Search	[Web UL](LINK/UL_search.html)
Č. osvědčení (cURus)	E60693
